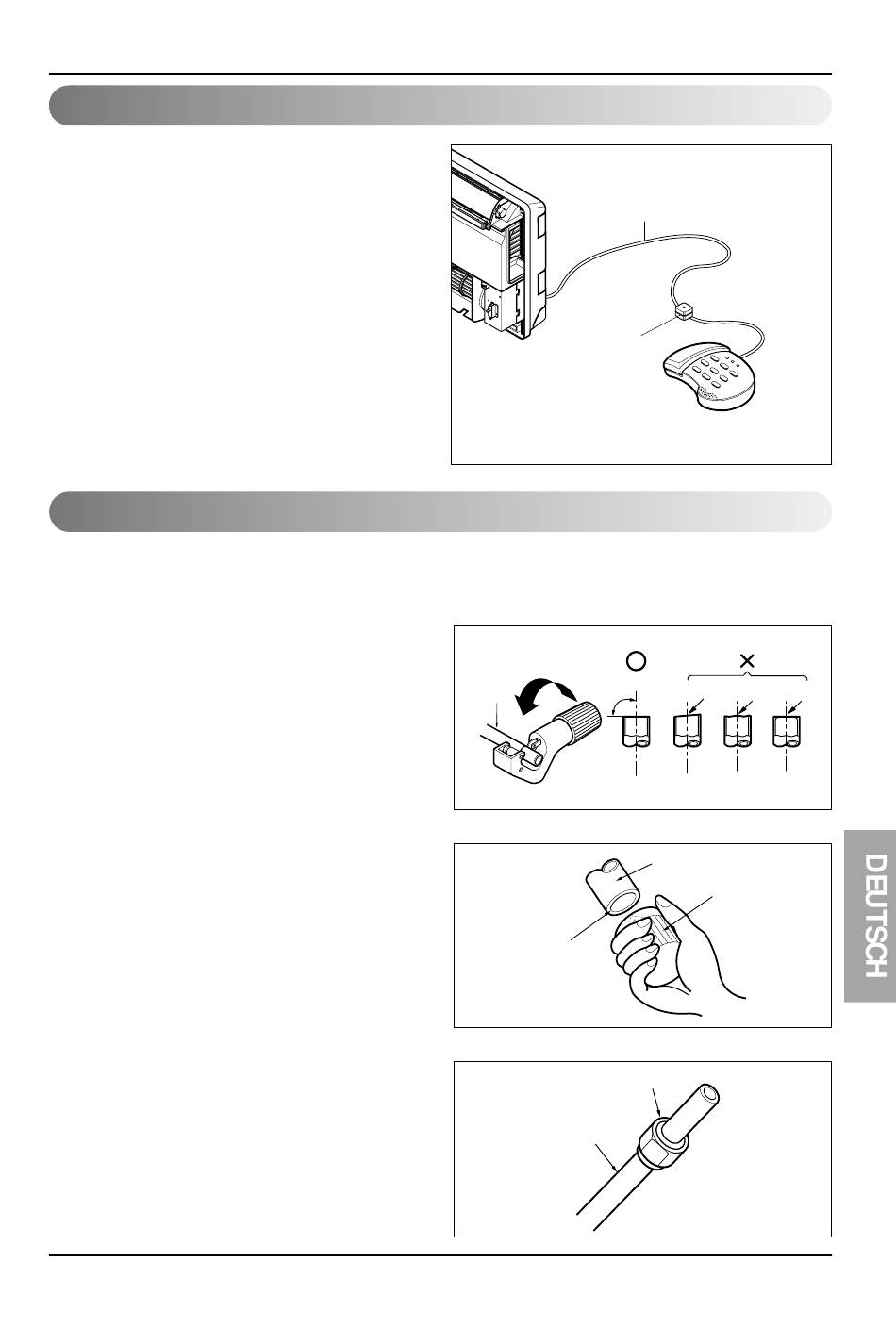

Einbauanleitungen für die Telefonsteuerung(Wahlfrei)
• Das Abdeckung des Steuerkastens öffnen.
• Das Telefonsteuerungskabel durch das Loch
führen, durch das das Stromkabel geht.
• Das Telefonsteuerungskabel an den
Telefonstecker des PCB des
Steuerungskastens anschließen.
• Das Telefonsteurungskabel im Steuerkasten
so befestigen, dass die Leitung nicht
unterbrochen wird.
• Das Abdeckung des Steuerkastens schließen.
Bördelung
Eine Hauptursache für Gaslecks sind fehlerhafte Bördelungen. Bördelungen sollten nach folgendem
Verfahren durchgeführt werden.

Schneiden der Rohre und Kabel

1. Verwenden Sie den Einbausatz für
Rohrleitungen oder die lokal erworbenen Rohre.
2. Messen Sie den Abstand zwischen Innen- und
Außengerät.
3. Schneiden Sie die Rohre etwas länger als den
gemessenen Abstand zu.
4. Schneiden Sie das Kabel 1,5 m länger als die
Rohrlänge zu.

Entfernen der Schnittgrate

1. Entfernen Sie alle Grate von der Schnittstelle
der Rohrleitung.
2. Halten Sie das Ende der Kupfer-Rohrleitung
beim Entfernen von Graten nach unten, damit
keine Grate in das Rohr fallen können.

Befestigen der Muttern

• Entfernen Sie die an Innen- und Außengerät
befestigten Schraubenmuttern und setzen Sie
sie nach Entfernen aller Grate auf die
Rohrleitungen. (Nach der Bördelung können
diese nicht befestigt werden)
Telefonsteuerungs
Kabel
(im Paket enthalten)
Adapter
(Nicht im Paket
enthalten)
Antworttelefon / Normal Telefon
Kupfer-
rohr
90°
Nach unten
halten
Schraubenmutter
Kupferrohr
Montage
(Nicht im Paket enthalten)
Geneigt Uneben Rau
Rohr
Reibahle
Montageanleitung 21
