Montage

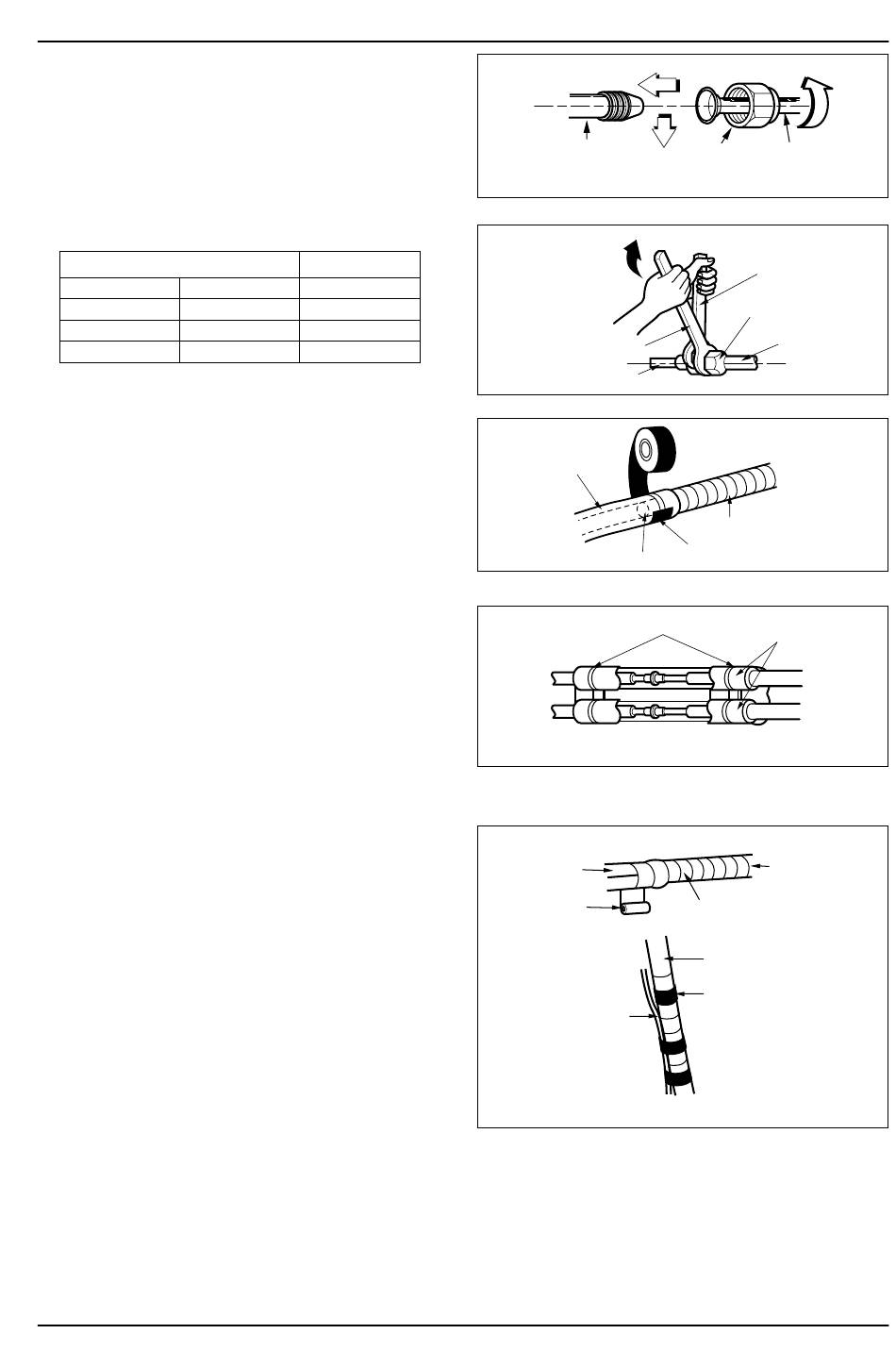

Anschluss der Rohre an das Innengerät und
des Ablassschlauches an das Abflussrohr
1. Die Mitte der Rohrleitungen ausrichten und
Schraubenmutter mit der Hand gut
festziehen.
2. Mutter mit Schraubenschlüssel festziehen.
Außendurchmesser
mm
Ø6,35
Ø9,52
Ø12,7
3. Beim Anschluss des Ablassschlauches an
der Innenanlage muss das Abflussrohr
montiert werden.
Isolation um den Bereich der Verbindung wickeln.
1. Isolation des Anschlussrohrs und Rohr-
isolation des Innengerätes müssen über-
lappen. Beide Isolationen müssen so mit
einem Klebeband verbunden werden, dass
keine Lücke entsteht.
2. Den Bereich des hinteren Gehäuseabschnitts
der Rohrleitung mit Klebeband umwickeln.
24 Raumklimagerät (Konvertible- Raumklimagerät für Decken oder Wandmontag)
Drehmoment
kg . m
Zoll
1/4 1,8
3/8 4,2
1/2 5,5
Rohrleitungen der Schraubenmutter Rohre
Innenanlage
Drehmomentschlüssel
Rohrleitungen
der Innenanlage
Abflussrohr
Klebeband
Kunststoffbänder
Verbindungs
- Rohr
Mit Klebeband einwickeln
Klebeband
(breit)
Verbindungskabel
Schraubenschlüssel (fest)
Schraubenmutter
Anschlussrohr
Ablassschlauch
der Innenanlage
Klebeband (schmal)
Isolation
Innengeräteinheit
Rohre
Klebeband (schmal)
