Deckeninstallation(18k, 24k)

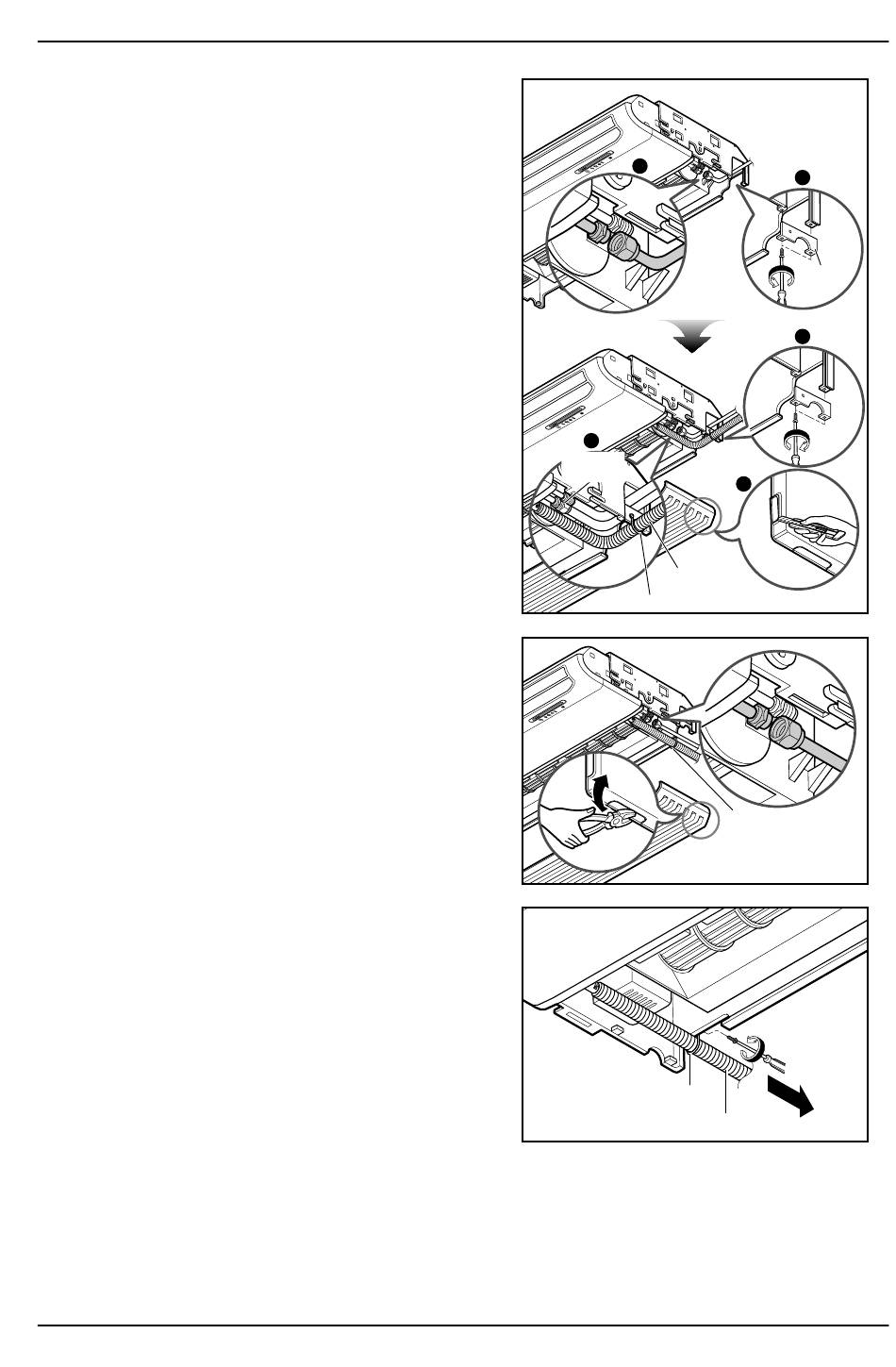

1) Verbindung der Rohre mit der
Das Rohr kann mit der rechten, der unteren oder
der hinteren Seite der Anlage verbunden werden.
1. Rohrverbindung rechte Seite:
• Nachdem Sie ein Ende der Verbindungsröhre
gebogen haben, bestimmen Sie die Mitte der
Rohre und ziehen die Rohrmutter fest mit den
Fingern an.
• Ziehen Sie scließlich die Mutter mit dem
Kraftmeßschlüssel an, bis er einklickt.
• Verbinden Sie den Abflußschlauch mit dem
Äußeren des Abflusses. Der Abflußschlauch
sollte wie auf der Zeichnung 4 an der
Abflußklammer entlanglaufen.
• Hängen Sie den Abflußschlauch an den
schlauchhaken und verbinden Sie ihn zum Loch
am schlauchklammer mit einer schraube.
2. Rohrverbindung untere Seite:
• Entfernen Sie den Vorschlag an der Unterseite
des Einlaßgitters.
• Bestimmen Sie die mitte der Rohre und ziehen
Sie die Mutter fest mit den Fingern an.
• Ziehen Sie schließlich die Mutter mit dem
Kraftmeßschlüssel an, bis er einklickt.
• Verbinden Sie den Abflußschlauch mit dem
Äußeren des Abflusses.
• Hängen Sie den Abflußschlauch an den
Schlauchhaken und verbinden Sie ihn zum
Loch am Boden des Gerätes mit einer
Schraube.
2) Verbindung des Abflußschlauches
• Der Abflußschlauch kann mit der rechten und
der linken Seite der Anlage verbunden werden.
• Wenn der Abflußschlauch mit der linken Seite
verbunden wird, sollte er durch den unteren Teil
des Gehäuses laufen.
• Hängen Sie den Abflußschlauch an den
Schlauchhaken und verbinden Sie ihn zum Loch
am Boden des Gerätes mit einer Schraube.
