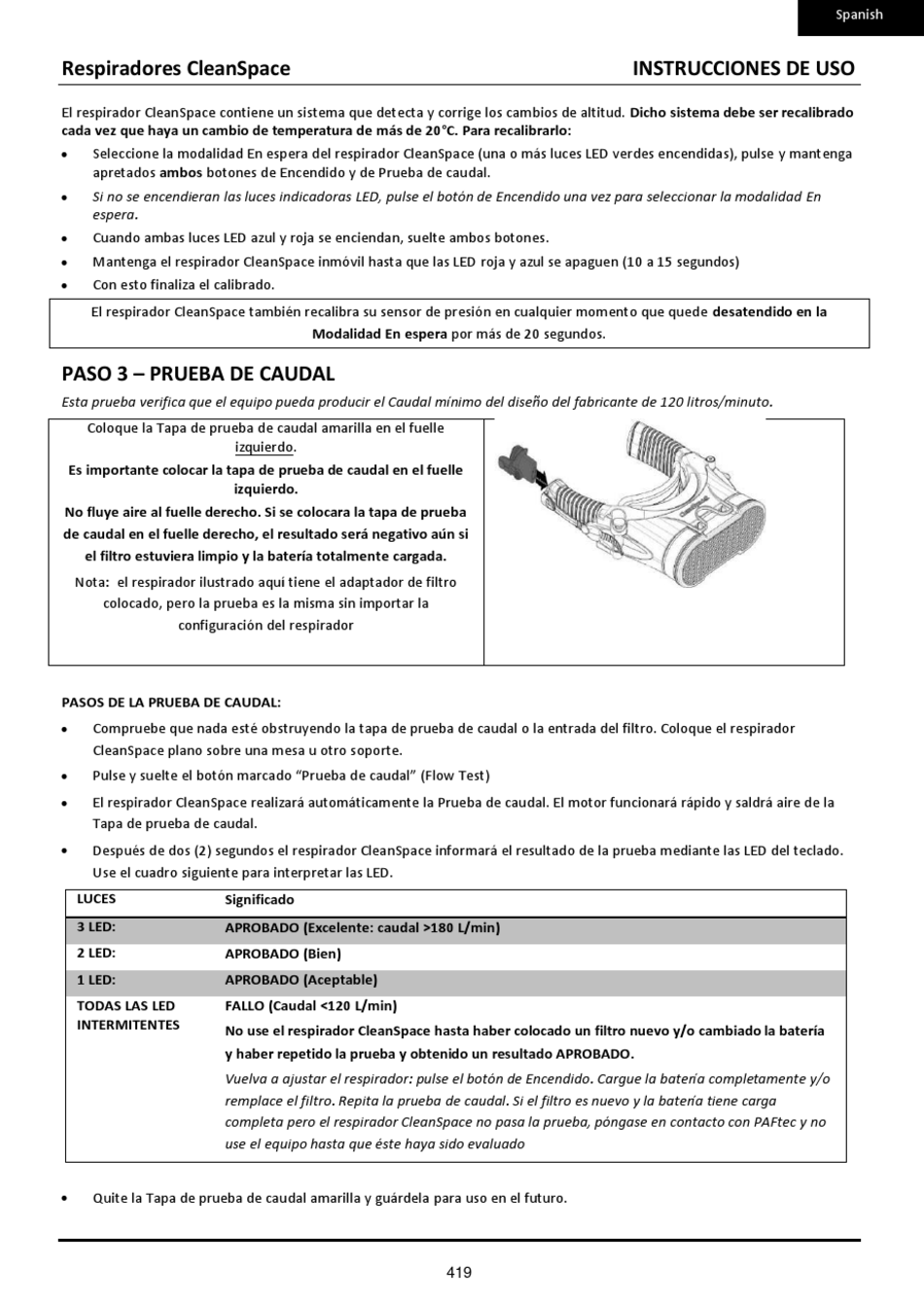

CleanSpace EX Gebrauchsanleitung Seite 420

Respiradores CleanSpace
El respirador CleanSpace contiene un sistema que detecta y corrige los cambios de altitud. Dicho sistema debe ser recalibrado
cada vez que haya un cambio de temperatura de más de 20°C. Para recalibrarlo:

Seleccione la modalidad En espera del respirador CleanSpace (una o más luces LED verdes encendidas), pulse y mantenga
apretados ambos botones de Encendido y de Prueba de caudal.

Si no se encendieran las luces indicadoras LED, pulse el botón de Encendido una vez para seleccionar la modalidad En
espera.

Cuando ambas luces LED azul y roja se enciendan, suelte ambos botones.

Mantenga el respirador CleanSpace inmóvil hasta que las LED roja y azul se apaguen (10 a 15 segundos)

Con esto finaliza el calibrado.
El respirador CleanSpace también recalibra su sensor de presión en cualquier momento que quede desatendido en la
PASO 3 – PRUEBA DE CAUDAL
Esta prueba verifica que el equipo pueda producir el Caudal mínimo del diseño del fabricante de 120 litros/minuto.
Coloque la Tapa de prueba de caudal amarilla en el fuelle
izquierdo.
Es importante colocar la tapa de prueba de caudal en el fuelle
izquierdo.
No fluye aire al fuelle derecho. Si se colocara la tapa de prueba
de caudal en el fuelle derecho, el resultado será negativo aún si
el filtro estuviera limpio y la batería totalmente cargada.
Nota: el respirador ilustrado aquí tiene el adaptador de filtro
colocado, pero la prueba es la misma sin importar la
configuración del respirador
PASOS DE LA PRUEBA DE CAUDAL:

Compruebe que nada esté obstruyendo la tapa de prueba de caudal o la entrada del filtro. Coloque el respirador
CleanSpace plano sobre una mesa u otro soporte.

Pulse y suelte el botón marcado "Prueba de caudal" (Flow Test)

El respirador CleanSpace realizará automáticamente la Prueba de caudal. El motor funcionará rápido y saldrá aire de la
Tapa de prueba de caudal.

Después de dos (2) segundos el respirador CleanSpace informará el resultado de la prueba mediante las LED del teclado.
Use el cuadro siguiente para interpretar las LED.
LUCES
Significado
3 LED: APROBADO (Excelente: caudal >180 L/min)
2 LED:
APROBADO (Bien)
1 LED:
APROBADO (Aceptable)
TODAS LAS LED FALLO (Caudal <120 L/min)
INTERMITENTES
No use el respirador CleanSpace hasta haber colocado un filtro nuevo y/o cambiado la batería
y haber repetido la prueba y obtenido un resultado APROBADO.
Vuelva a ajustar el respirador: pulse el botón de Encendido. Cargue la batería completamente y/o
remplace el filtro. Repita la prueba de caudal. Si el filtro es nuevo y la batería tiene carga
completa pero el respirador CleanSpace no pasa la prueba, póngase en contacto con PAFtec y no
use el equipo hasta que éste haya sido evaluado

Quite la Tapa de prueba de caudal amarilla y guárdela para uso en el futuro.
Modalidad En espera por más de 20 segundos.
419
INSTRUCCIONES DE USO
Spanish
