Appareils respiratoires CleanSpace

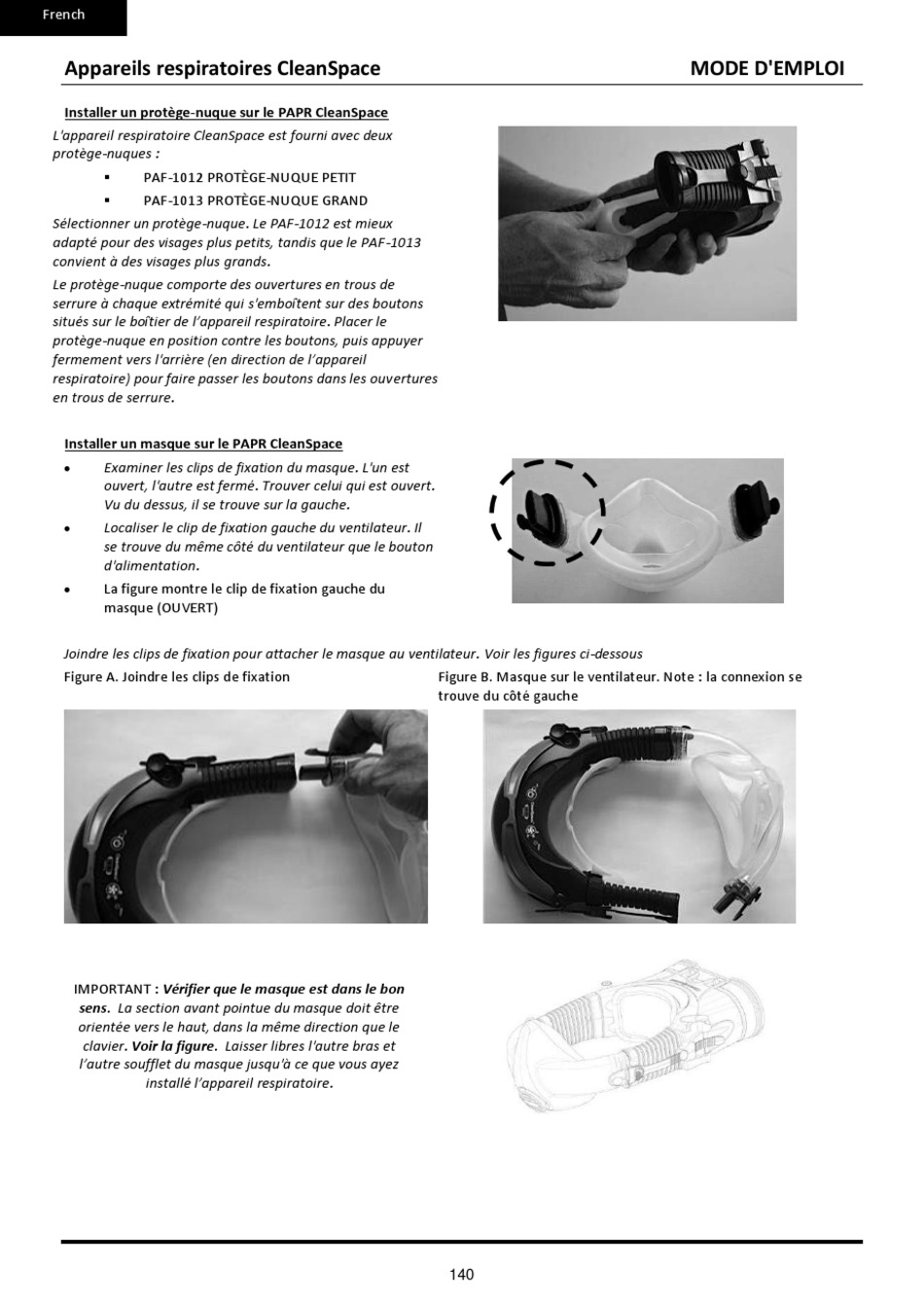

Installer un protège-nuque sur le PAPR CleanSpace
L'appareil respiratoire CleanSpace est fourni avec deux
protège-nuques :

PAF-1012 PROTÈGE-NUQUE PETIT

PAF-1013 PROTÈGE-NUQUE GRAND
Sélectionner un protège-nuque. Le PAF-1012 est mieux
adapté pour des visages plus petits, tandis que le PAF-1013
convient à des visages plus grands.
Le protège-nuque comporte des ouvertures en trous de
serrure à chaque extrémité qui s'emboîtent sur des boutons
situés sur le boîtier de l'appareil respiratoire. Placer le
protège-nuque en position contre les boutons, puis appuyer
fermement vers l'arrière (en direction de l'appareil
respiratoire) pour faire passer les boutons dans les ouvertures
en trous de serrure.
Installer un masque sur le PAPR CleanSpace

Examiner les clips de fixation du masque. L'un est
ouvert, l'autre est fermé. Trouver celui qui est ouvert.
Vu du dessus, il se trouve sur la gauche.

Localiser le clip de fixation gauche du ventilateur. Il
se trouve du même côté du ventilateur que le bouton
d'alimentation.

La figure montre le clip de fixation gauche du
masque (OUVERT)
Joindre les clips de fixation pour attacher le masque au ventilateur. Voir les figures ci-dessous
Figure A. Joindre les clips de fixation
IMPORTANT : Vérifier que le masque est dans le bon
sens. La section avant pointue du masque doit être
orientée vers le haut, dans la même direction que le
clavier. Voir la figure. Laisser libres l'autre bras et
l'autre soufflet du masque jusqu'à ce que vous ayez
installé l'appareil respiratoire.
Figure B. Masque sur le ventilateur. Note : la connexion se
trouve du côté gauche
140
MODE D'EMPLOI
