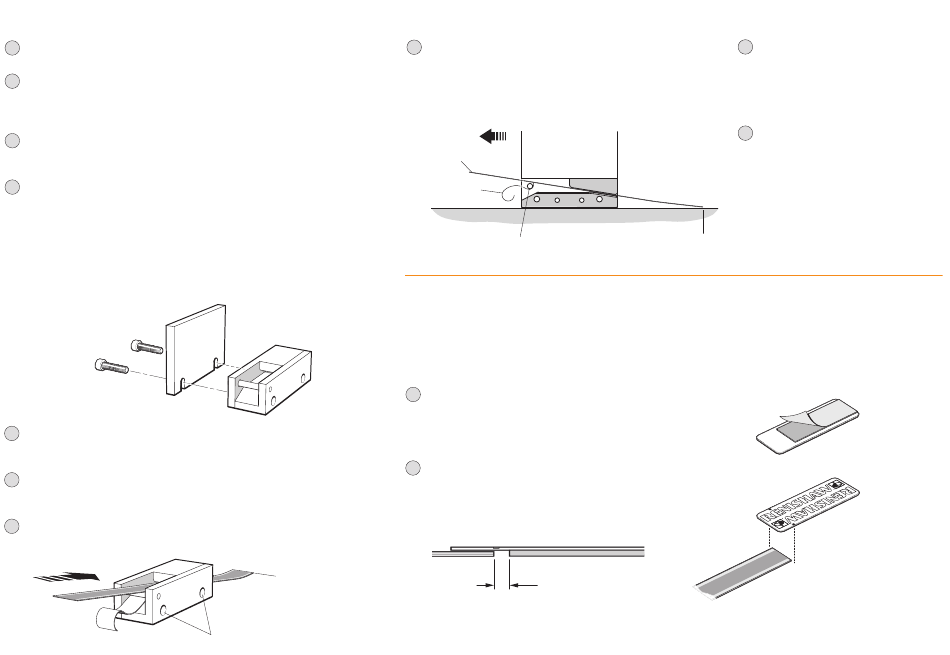

Maßbandinstallation
Die Montagehilfe (A-9589-0115) ist speziell für RTLC20-S Maßband konzipiert.
1
Planen Sie vor der der Installation genügend Zeit für die Temperaturangleichung
von Maßband und Installationsfläche ein.
2
Markieren Sie zwei Punkte für den Anfang und das Ende des Maßbands auf
der Installationsfläche – achten Sie dabei gegebenenfalls auf genügend Platz
für die optional erhältlichen Endabdeckungen
Installationszeichnung" auf Seite
4).
3
Reinigen und entfetten Sie den Untergrund gründlich mit den empfohlenen
Reinigungsmitteln
(siehe „Lagerung und Handhabung" auf Seite
die Installationsfläche vor der Anbringung des Maßbands trocknen.
4
Befestigen Sie die Montagehilfe für das Maßband mit M2,5-Schrauben an der
Montagehalterung des Abtastkopfes. Setzen Sie die mit dem Abtastkopf gelieferte
Abstandlehre zwischen die Montagehilfe und die Installationsfläche, um die
nominale Höhe einzustellen.
HINWEIS: Die Montagehilfe für das Maßband kann nach beiden Seiten
ausgerichtet werden, um die Installation des Maßbands zu vereinfachen.
Maßband-Montageführung
seitlich (A-9589-0115).
5
Verfahren Sie die Achse auf den Startpunkt des Maßbands. Lassen Sie dabei
genug Platz, um das Maßband durch die Montagehilfe führen zu können, wie unten
dargestellt.
6
Ziehen Sie ein Stück vom Schutzpapier ab und legen Sie das Maßband bis zum
Startpunkt in die Montagehilfe ein (siehe Abbildung). Vergewissern Sie sich, dass
die Schutzfolie unter der Splitter-Schraube austritt.
7
Drücken Sie den Maßbandanfang mithilfe eines sauberen, faserfreien Tuches mit
den Fingern fest, um sicherzustellen, dass es gut auf dem Untergrund haftet.
VIONiC RTLC20-S Installationshandbuch
(siehe „RTLC20-S Maßband –
2). Lassen Sie
„START"
M2,5 Montagebohrungen
8
Führen Sie die Montagehilfe langsam und gleichmäßig über die
gesamte Verfahrachse und ziehen Sie dabei mit der Hand das
Schutzpapier ab. Achten Sie darauf, dass sich das Papier nicht
unter der Montagehilfe verfängt.
Richtung der Maßbandinstallation
RTLC20-S
Schutzfolie
Splitter-Schraube
Endabdeckungen
Für das Maßband RTLC20-S steht ein Satz Endabdeckungen (A-9585-0035) zum Schutz der
Maßbandenden zur Verfügung.
HINWEIS: Die Endabdeckungen sind optional erhältlich und können vor oder nach der Montage
des Abtastkopfes angebracht werden.
1
Entfernen Sie die Schutzfolie vom Klebeband auf der Rückseite der
Endabdeckung.
2
Richten Sie die Markierungen an den Rändern der Endabdeckung
zu den Maßbandenden aus und positionieren Sie die Endabdeckung
dann über dem Maßband.
HINWEIS: Zwischen dem Maßbandende und dem Klebeband an
der Endabdeckung entsteht ein Spalt.*
* Spalt
9
Nehmen Sie die Montagehilfe ab und
drücken Sie das noch lose Maßband von
Hand fest. Das Maßband ist mit einem
sauberen, faserfreien Tuch über die
gesamte Maßbandlänge mit den Fingern
festzudrücken.
10
Säubern Sie das Maßband mit den
Reinigungstüchern (A-9523-4040)
von Renishaw oder einem sauberen,
trockenen, fusselfreien Tuch.
„START"
5
