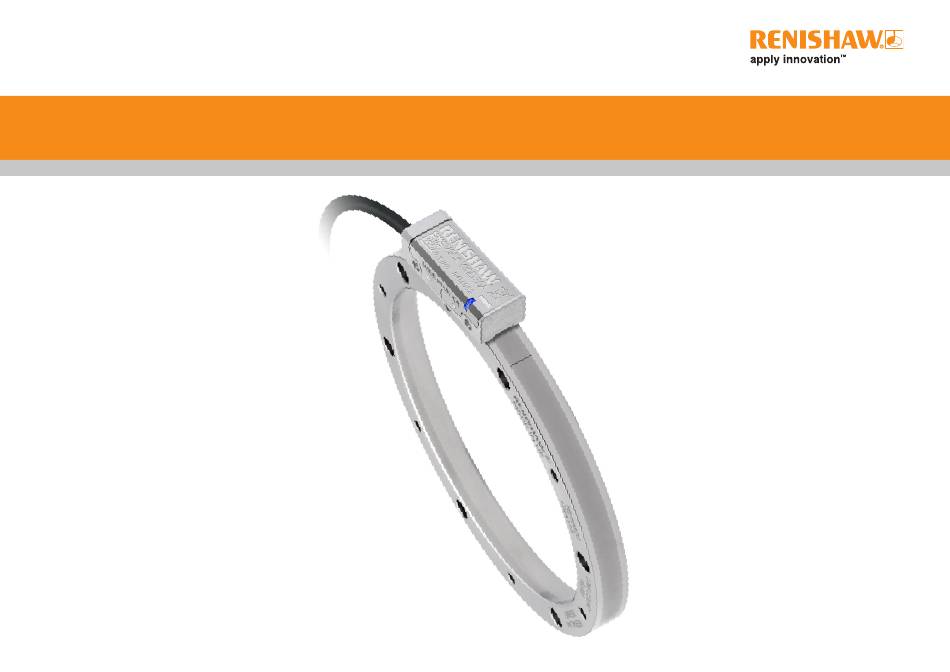

- Seite 1 Installationshandbuch M-6195-9219-03-B VIONiC RESM20 / REST20 Winkelmesssystem ™...
- Seite 2 Lagerung und Handhabung Installationszeichnung für VIONiC Abtastköpfe RESM20/REST20 Installationszeichnung („A“-Sektion) RESM20/REST20 Installationszeichnung („B“-Sektion) Montageoptionen Konusmontage Flanschmontage Ringausrichtung für Teilrotationsanwendungen VIONiC Messsystem Quickstart-Handbuch Abtastkopfmontage und -installation Systemkalibrierung Ausgangssignale Geschwindigkeit Elektrische Anschlüsse Ausgangsspezifikationen Allgemeine Spezifikationen Messring – Technische Spezifikationen VIONiC RESM20/REST20 Winkelmesssystem...
- Seite 3 Der Anwender wird darauf hingewiesen, dass jegliche Veränderungen oder Umbauten, die nicht ausdrücklich Die Verpackung unserer Produkte enthält folgende Materialien und kann recycelt werden. durch Renishaw plc oder eine autorisierte Vertretung genehmigt wurden, die Erlaubnis zum Betrieb des Gerätes erlöschen lassen.
- Seite 4 Luftfeuchtigkeit +70 °C −20 °C Abtastkopf und Messring Nur Messring Nur Abtastkopf Azeton Azeton N-Heptan 95% relative Luftfeuchtigkeit Betrieb (nicht kondensierend) nach IEC 60068-2-78 Chlorinierte Chlorinierte COCH COCH Lösungsmittel Lösungsmittel +70 °C 0 °C Propan-2-ol CHOHCH Methylalkohol Methylalkohol VIONiC RESM20/REST20 Winkelmesssystem...
- Seite 5 Drehmoment zwischen 0,25 Nm und 0,4 Nm. 11,5 (Nickwinkel ±1°) Abtastkopfabstand: 2,1 ±0,15 * Größe der Montagefläche. HINWEIS: Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes können zu Fehlauslösungen der Endschalter- und Referenzsensoren führen. VIONiC RESM20/REST20 Winkelmesssystem...
- Seite 6 76 800 ØDO 18° 488,72 450,90 550,20 510,10 86 400 9° 549,80 510,00 HINWEIS: θ ist der Winkel zwischen den Bohrungen und Gewinden. Der Winkel zwischen zwei Bohrungen beträgt 2θ. Der Ring mit Durchmesser 489 mm hat keine Gewindebohrungen. VIONiC RESM20/REST20 Winkelmesssystem...
- Seite 7 V2BJ 200,40 180,04 31 488 15° 200,20 180,00 θ Schnitt A-A 2,5 × 45° R0,5 ØDI ØDH ØDO HINWEIS: θ ist der Winkel zwischen einer Gewindebohrung und dem benachbarten Durchgangsloch. Der Winkel zwischen zwei Bohrungen beträgt 2θ. VIONiC RESM20/REST20 Winkelmesssystem...
- Seite 8 454,85 83,65 189,65 454,65 83,85 212,85 513,85 83,65 212,65 513,65 83,85 238,85 83,65 238,65 98,85 283,85 98,65 283,65 DO = Äußerer Nenndurchmesser. Empfohlene Rautiefe ≤ Ra 1,2. HINWEIS: Es wird eine Montagefläche in gedrehter statt geschliffener Ausführung empfohlen. VIONiC RESM20/REST20 Winkelmesssystem...
- Seite 9 Schraubenpositionen innerhalb von ±5 µm liegt. Wiederum sollten zu diesem Zeitpunkt die Schrauben nur leicht angelegt sein (weniger als 0,5 Nm). HINWEIS: Das benötigte Drehmoment der Justage während Schritt 3 ist größer als bei Schritt 2. Dies ist normal. VIONiC RESM20/REST20 Winkelmesssystem...
- Seite 10 235,060 des vorgegebenen Bereiches liegen. 235,031 Ein zu großes Anzugsmoment der Schrauben kann 280,066 280,034 die Genauigkeit beeinträchtigen. Weitere Einzelheiten erfahren Sie bei Ihrer Renishaw-Niederlassung. 330,073 330,037 392,073 392,037 DO = Äußerer Nenndurchmesser. DS = Empfohlener Wellendurchmesser für den Presssitz.
- Seite 11 Der Ring wird nun so im Uhrzeigersinn gedreht, dass H1 die Referenzmarke R1 und H2 die Referenzmarke R2 erfassen kann. An diesem Punkt wird das DSi initialisiert (Abbildung 1(b)). Abbildung 1: Kleine Winkelbewegungen Abbildung 2: Große Winkelbewegungen VIONiC RESM20/REST20 Winkelmesssystem...
- Seite 12 12). Wiederholen Sie die Installation und Kalibrierung. Weitere Informationen finden Sie in der Advanced Diagnostic Tool ADTi-100 und ADT View Software Quickstart-Anleitung (Renishaw Artikel-Nr. M-6195-9322) und dem Advanced Diagnostic Tool ADTi-100 und ADT View Software Benutzerhandbuch (Renishaw Artikel-Nr. M-6195-9414). †...
- Seite 13 ™ Referenzmarke ist in der Inkrementinformation integriert und radial ausgerichtet. Die Position 2,1 ±0,15 mm der Referenzmarke ist immer über der Befestigungsbohrung links vom Renishaw Logo innerhalb ± 0,5 mm. Externe Geber bzw. eine Justage sind nicht erforderlich. VIONiC RESM20/REST20 Winkelmesssystem...
- Seite 14 Ausgangspin der Fernkalibrierung < 3 Sekunden lang an 0 V an. Die LED wird dann aufhören zu blinken. Gespeicherte Werte Einzeln blau blinkend Keine, Werkseinstellung wiederherstellen und neu kalibrieren. Doppelt blau blinkend Nur Inkrementsignale Blau (automatisch beendet) Inkrementsignale und Referenzmarke VIONiC RESM20/REST20 Winkelmesssystem...
- Seite 15 0,005 0,002 1038 *Bei einem Abtastkopf mit 1 m Kabel. V × 1000 × 60 Mit V = maximale Umfangsgeschwindigkeit (m/s) und Drehzahl abhängig vom Ringdurchmesser, Umrechnung nach: Winkelgeschwindigkeit (min-1) = π D = RESM20/REST20 Außendurchmesser (mm). VIONiC RESM20/REST20 Winkelmesssystem...
- Seite 16 Für JST-Varianten sollte der Kabelschutz mit der Maschinenerde verbunden werden. 0,05 Maximale Länge des Abtastkopfkabels: 3 m 0,16 0,04 Maximale Kabellänge: Je nach Kabeltyp, Länge des Abtastkopfkabels und Taktgeschwindigkeit. Für weitere Informationen kontaktieren Sie bitte Ihre lokale Renishaw-Niederlassung. 0,025 0,08 0,02 Empfohlene Signalabschlüsse 0,04...
- Seite 17 Abtastkopfkabels *Verlängerungskabel erhältlich. Für weitere Informationen kontaktieren Sie bitte Ihre Renishaw-Niederlassung. ACHTUNG: Die Messsysteme von Renishaw wurden entwickelt, um den entsprechenden EMV Standards zu genügen. Für vollständige EMV müssen sie vorschriftsmäßig installiert werden Besondere Aufmerksamkeit muss dabei den Schirmungsmaßnahmen gelten.
- Seite 18 © 2016-2020 Renishaw plc. Alle Rechte vorbehalten. Renishaw behält sich das Recht vor, technische Änderungen ohne Vorankündigung vorzunehmen. RENISHAW und das Messtaster-Symbol, wie sie im RENISHAW-Logo verwendet werden, sind eingetragene Warenzeichen von Renishaw plc im Vereinigten Königreich und in anderen Ländern. Artikel-Nr.: M-6195-9219-03-B apply innovation sowie Namen und Produktbezeichnungen von anderen Renishaw-Produkten sind Schutzmarken von Renishaw plc oder deren Niederlassungen.
