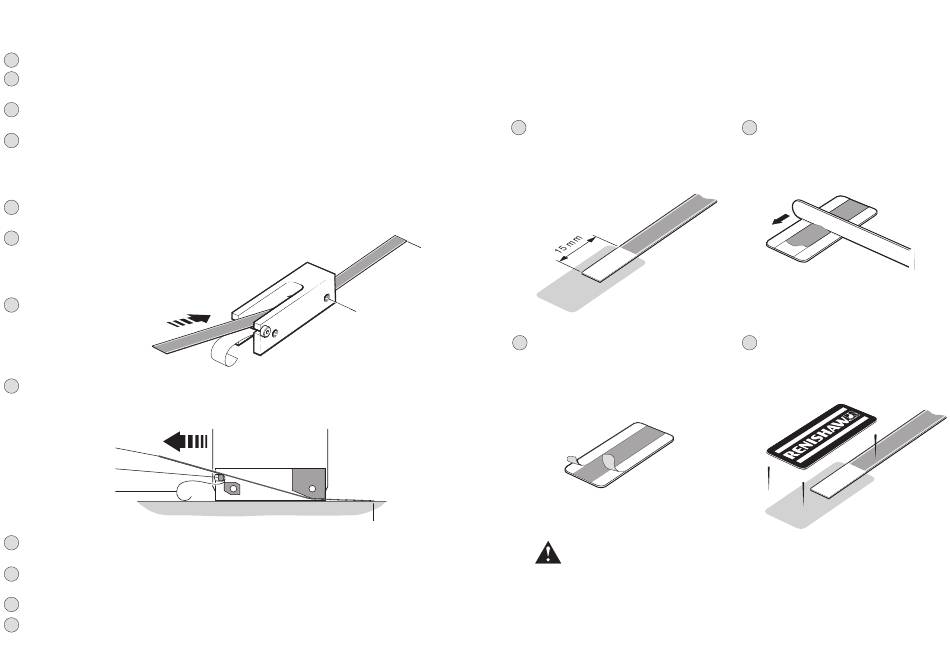

Maßbandinstallation
Die Montagehilfe A-9541-0124 ist speziell für RGH24 Abtastköpfe und RGS20-S Maßbänder konzipiert.
1
Planen Sie genügend Zeit für die Temperaturangleichung von Maßband und Installationsfläche ein.
2
Reinigen und entfetten Sie den Untergrund gründlich mit den empfohlenen Lösungsmitteln (siehe „Lagerung
und Handhabung"). Lassen Sie die Installationsfläche vor der Anbringung des Maßbands trocknen.
3
Markieren Sie die Punkte „START" und „ENDE" für das Maßband auf der Installationsfläche. Achten Sie
dabei auf genügend Platz für die Endklemmen (siehe „Installationszeichnung für RGS20 Maßband").
4
Befestigen Sie die entsprechende Montagehilfe für das Maßband mit M2,5-Schrauben am Montagewinkel
des Abtastkopfes. Setzen Sie die mit dem Abtastkopf gelieferte Abstandlehre zwischen die Montagehilfe und
die Installationsfläche, um die nominale Höhe einzustellen.
HINWEIS: Die Montagehilfe für das Maßband kann nach beiden Seiten ausgerichtet werden, um die
Installation des Maßbands zu vereinfachen.
5
Verfahren Sie die Achse nahe zum Startpunkt des Maßbands. Lassen Sie dabei genug Platz, um das
Maßband durch die Montagehilfe führen zu können, wie unten dargestellt ist.
6
Ziehen Sie ein Stück vom Schutzpapier ab und legen Sie das Maßband
bis zum „START"-Punkt in die Montagehilfe ein (siehe Abbildung).
Stellen Sie sicher, dass das Schutzpapier unter der
Schraube an der Montagehilfe
nach außen geführt wird.
7
Drücken Sie das Maßband am
„START"-Punkt mithilfe eines
sauberen, faserfreien Tuches
durch Fingerdruck fest, um
sicherzustellen, dass es
gut auf dem Untergrund haftet.
8
Führen Sie die Montagehilfe langsam und gleichmäßig über die volle Länge und ziehen Sie dabei mit der
Hand das Schutzpapier ab. Achten Sie darauf, dass sich das Papier nicht unter der Montagehilfe verfängt.
Richtung der Maßbandinstallation
Maßband
Splitter-Schraube
Schutzpapier
9
Nehmen Sie die Montagehilfe ab und drücken Sie das noch lose Maßband von Hand fest. Das Maßband ist
mit einem sauberen, faserfreien Tuch über die gesamte Maßbandlänge mit den Fingern festzudrücken.
10
Säubern Sie das Maßband mit den Reinigungstüchern (A-9523-4040) von Renishaw oder einem sauberen,
trockenen, faserfreien Tuch.
11
Bringen Sie die Endklemmen an (siehe Abschnitt „Endklemmen").
12
Warten Sie 24 Stunden bis zur vollständigen Haftung des Maßbands, bevor Sie Referenzmarken- oder
Endschaltermagnete anbringen.
RGH24 RGS20 Installationshandbuch
Endklemmen
Zur Befestigung der RGS Maßbänder von Renishaw steht ein Endklemmensatz (A-9523-4015)
zur Verfügung.
WICHTIG: Endklemmen sollten verwendet werden, um die Positionsstabilität des Maßbands und die
Wiederholgenauigkeit der Referenzmarke sicherzustellen.
HINWEIS: Die Endklemmen können vor oder nach der Montage des Abtastkopfes angebracht werden.
1
Entfernen Sie den Schutzlack an beiden
Maßbandenden mit einem Messer über
eine Länge von 15 mm. Reinigen Sie
diese Stellen mit einem der empfohlenen
Lösungsmittel (siehe „Lagerung
und Handhabung").
„START"-Punkt
M2,5 Montagebohrungen
3
An der Endklemme befinden sich zwei
doppelseitige Klebebandstreifen. Diese
halten die Endklemme in Position, während
der Kleber aushärtet. Entfernen Sie die
Schutzfolie auf beiden Seiten.
START
Installation von Referenzmarken- und Endschaltergebern
Geschraubte oder geklebte Referenzmarken- und Endschaltergeber sind erhältlich.
Bezüglich der Geberpositionierung bitte die Installationszeichnung zum RGH24 Abtastkopf und
die Installationszeichnung zum RGS20 Maßband zu Hilfe nehmen.
2
4
Überschüssigen Kleber vom Maßband wischen, da sich dieser auf den
Signalpegel des Abtastkopfes auswirken könnte.
Mischen Sie eine Portion Kleber
(A-9531-0342) gründlich und tragen
Sie diesen dünn auf der Unterseite
der Endklemme auf.
Drücken Sie die Endklemme sofort
auf das Ende des Maßbands.
Lassen Sie den Kleber 24 Stunden
bei 20 °C vollständig aushärten.
5
