Abtastkopfmontage und -installation
Montagewinkel
Der Winkel muss eine flache Montagefläche haben und sollte entsprechend den Installationstoleranzen
angepasst werden können; die Einstellung des Abtastkopfabstands sollte justierbar sein und der Winkel
muss ausreichend steif sein, um ein Verbiegen bzw. Vibrationen des Abtastkopfes während des Betriebes
zu verhindern.
Abtastkopfeinstellung
Stellen Sie sicher, dass die Maßverkörperung, das Lesefenster des Abtastkopfes und die Montagefläche
sauber und frei sind.
HINWEIS: Gehen Sie beim Reinigen des Abtastkopfes und der Maßverkörperung sparsam mit
Reinigungsmittel um; nicht darin tränken.

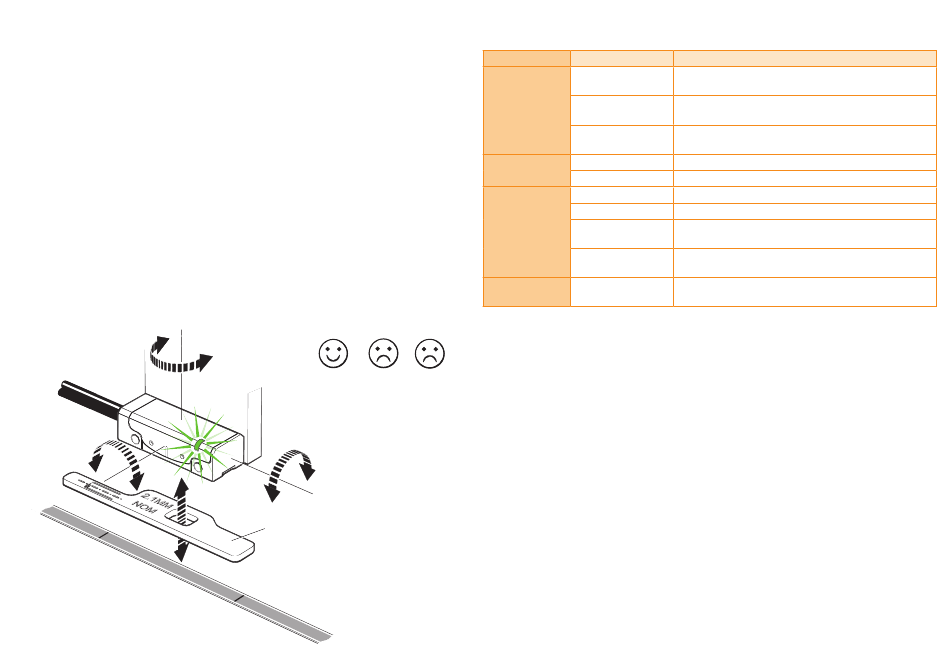

Die grüne Abstandslehre muss so unter dem Abtastkopf positioniert werden, dass die Öffnung direkt
unter dem Lesefenster positioniert ist. Dies ist erforderlich, damit die Einstell-LED funktioniert. Stellen
Sie den Abtastkopf so ein, dass die Einstell-LED über den gesamten Verfahrbereich grün blinkt. Je
schneller sie blinkt, desto optimaler ist die Einstellung. Das optionale Advanced Diagnostic Tool ADTi-100
(A-6195-0100) und die entsprechende Software ADT View können verwendet werden, um die Signalstärke
unter schwierigen Installationsbedingungen zu optimieren. Weitere Informationen finden Sie unter
www.renishaw.de/adt
HINWEIS: Bei einer Neuinstallation des Abtastkopfes sollten die Werkseinstellungen wiederhergestellt
werden
(siehe Seite
9).
Nickwinkel
0° ± 1°
VIONiC RTLC20-S Installationshandbuch
Status der Einstell-LED am Abtastkopf
Gierwinkel
0° ± 0,4°
Grün
Orange
blinkend
blinkend
Rollwinkel
0° ± 0,5°
Grüne Einstelllehre
Abtastkopfabstand
2,1 ±0,15 mm
Abtastkopf LED Diagnose
Modus
Installationsmodus Grün blinkend
Orange blinkend
Rot blinkend
Kalibriermodus
Einzeln blau blinkend
Doppelt blau blinkend
Normaler Betrieb
Blau
Grün
Rot
Kurzzeitiges
Erlöschen
Alarm
4-maliges rotes
Blinken
Rot
blinkend
LED
Status
Gute Einstellung, für eine optimale Einstellung Blinkfrequenz
maximieren
Mangelhafte Einstellung, den Abtastkopf justieren, bis die
LED grün blinkt
Mangelhafte Einstellung, den Abtastkopf justieren, bis die
LED grün blinkt
Kalibrierung der Inkrementsignale läuft
Kalibrierung der Referenzmarke läuft
AGC ein, optimale Einstellung
AGC aus, optimale Einstellung
Mangelhafte Einstellung: Signalpegel zu gering für sicheren
Betrieb
Referenzmarke erfasst (sichtbare Anzeige nur bei
Geschwindigkeiten <100 mm/s)
Signalüberschreitung; System fehlerhaft
