Maßbandinstallation - Renishaw Rgh41 Installationshandbuch

Maßbandinstallation
RGA22 - Montagehilfe für Maßband
Die RGA22 Montagehilfe für Maßband (A-9531-0265) wurde speziell für die Installation des RGS40-S
Maßbands zur Verwendung mit dem RGH41 Abtastkopf entwickelt.
RGA22G - Montagehilfe für Maßband
(für kürzere Achsen oder bei begrenztem Platz empfohlen)
Die RGA22G Montagehilfe für Maßband (A-9531-0239) wurde speziell für die Installation des
RGS40-S Maßbands zur Verwendung mit dem RGH41 Abtastkopf entwickelt.
1
Planen Sie vor der Installation genügend Zeit für die Temperaturangleichung von Maßband
und Installationsfläche ein.
2
Markieren Sie die Punkte „START" und „ENDE" für das Maßband auf der Installationsfläche.
Achten Sie auf genügend Platz für die Endklemmen
(siehe „Installationszeichnung für RGS40 Maßband").
3 Reinigen und entfetten Sie den Untergrund gründlich mit den empfohlenen Lösungsmitteln
(siehe „Lagerung und Handhabung"). Lassen Sie die Installationsfläche vor der Anbringung
des Maßbands trocknen.
4
Befestigen Sie die Montagehilfe für das Maßband mit M3-Schrauben am Montagewinkel
des Abtastkopfes. Setzen Sie die mit dem Abtastkopf gelieferte Abstandlehre zwischen die
Montagehilfe und die Installationsfläche, um die nominale Höhe einzustellen.
HINWEIS: Die Montagehilfe für das Maßband kann nach beiden Seiten ausgerichtet werden,
um die Installation des Maßbands zu vereinfachen.
5
Verfahren Sie die Achse nahe zum Startpunkt des Maßbands. Lassen Sie dabei genug Platz,
um das Maßband durch die Montagehilfe führen zu können, wie unten dargestellt.

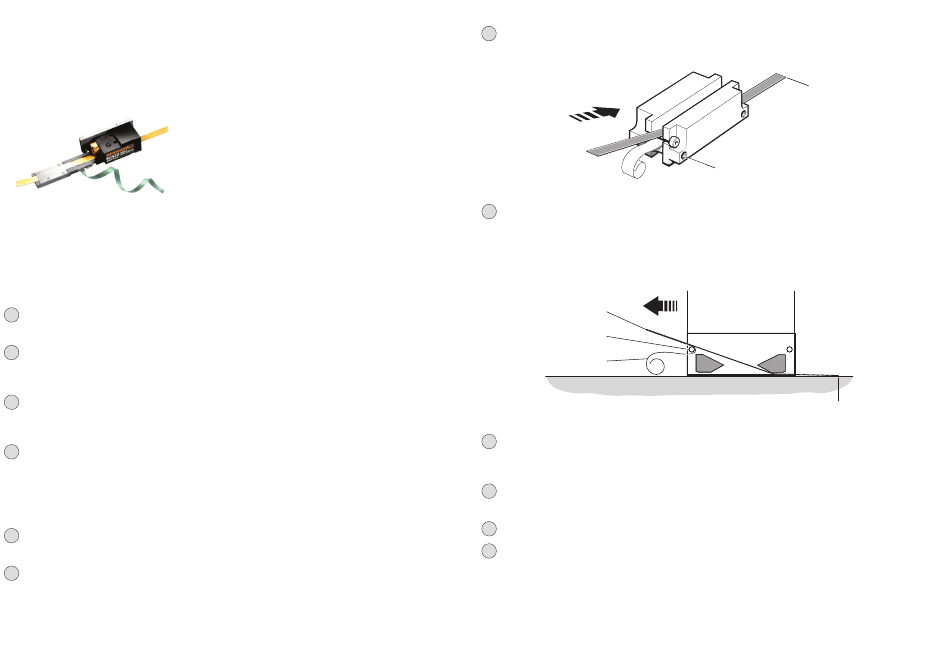

6 Ziehen Sie ein Stück vom Schutzpapier ab und legen Sie das Maßband bis zum „START"-
Punkt in die Montagehilfe ein (siehe Abbildung). Stellen Sie sicher, dass das Schutzpapier
unter der Schraube an der Montagehilfe nach außen geführt wird.
RGH41 RGS40 Installationshandbuch
(für längere Achsen empfohlen)
Eine Anleitung zur Verwendung der RGA22
Montagehilfe ist im „Benutzerhandbuch: RGA22
Montagehilfe für Maßband" (M-9531-0297) zu finden.
7
Drücken Sie das Maßband am „START"-Punkt mithilfe eines sauberen, faserfreien Tuches durch
Fingerdruck fest, um sicherzustellen, dass es gut auf dem Untergrund haftet.
8
Führen Sie die Montagehilfe langsam und gleichmäßig über die gesamte Verfahrachse und
ziehen Sie dabei mit der Hand das Schutzpapier ab. Achten Sie darauf, dass sich das Papier
nicht unter der Montagehilfe verfängt.
Richtung der Maßbandinstallation
Maßband
Splitter-Schraube
Schutzpapier
9 Nehmen Sie die Montagehilfe ab und drücken Sie das noch lose Maßband von Hand fest.
Das Maßband ist mit einem sauberen, faserfreien Tuch über die gesamte Maßbandlänge mit
den Fingern festzudrücken.
10 Säubern Sie das Maßband mit den Reinigungstüchern (A-9523-4040) von Renishaw oder
einem sauberen, trockenen, faserfreien Tuch.
11
Bringen Sie die Endklemmen an (siehe Abschnitt „Endklemmen").
12
Warten Sie 24 Stunden bis zur vollständigen Haftung des Maßbands, bevor Sie
Referenzmarken- und Endschaltermagnete anbringen.
„START"-Punkt
M3 Befestigungsbohrungen
START
