Maßbandinstallation
Die Montagehilfe (A-6547-1912) ist speziell für das RTLC40-S Maßband konzipiert.
1 Planen Sie vor der Installation genügend Zeit für die Temperaturangleichung von
Maßband und Installationsfläche ein.
2 Markieren Sie zwei Punkte für den Anfang und das Ende des Maßbands auf der
Installationsfläche – achten Sie dabei auf genügend Platz für die Endklemmen
(siehe „RKLC40-S Maßband – Installationszeichnung").
3
Reinigen und entfetten Sie den Untergrund gründlich mit den empfohlenen
Reinigungsmitteln (siehe „Lagerung und
Installationsfläche vor der Anbringung des Maßbands trocknen.
4
Befestigen Sie die Montagehilfe für das Maßband mit M2,5-Schrauben an der
Montagehalterung des Abtastkopfes. Setzen Sie die mit dem Abtastkopf gelieferte
Abstandlehre zwischen die Montagehilfe und die Installationsfläche, um die
nominale Höhe einzustellen.
HINWEIS: Die Montagehilfe für das Maßband kann nach beiden Seiten
ausgerichtet werden, um die Installation des Maßbands zu vereinfachen.
5
Verfahren Sie die Achse auf den Startpunkt des Maßbands. Lassen Sie dabei
genug Platz, um das Maßband durch die Montagehilfe führen zu können.
6 Ziehen Sie ein Stück vom Schutzpapier ab und legen Sie das Maßband bis zum
„START"-Punkt in die Montagehilfe ein (siehe Abbildung). Vergewissern Sie sich,
dass die Schutzfolie unter der Splitter-Schraube austritt.
Splitter-Schraube
7
Stellen Sie sicher, dass sich das Ende des Maßbands auf der markierten
Startposition befindet und drücken Sie mithilfe eines sauberen, faserfreien
Tuches mit dem Finger auf das Maßbandende, damit dieses richtig auf der
Installationsfläche haftet.
Richtung der Maßbandinstallation
RTLC40-S
Schutzfolie
Splitter-Schraube
8 Führen Sie die Montagehilfe langsam und gleichmäßig über die gesamte
Verfahrachse und ziehen Sie dabei mit der Hand das Schutzpapier ab.
Achten Sie darauf, dass sich das Papier nicht unter der Montagehilfe verfängt.
QUANTiC RKLC40-S Wegmesssystem – Installationshandbuch
Handhabung"). Lassen Sie die
START
M2,5 Montagebohrungen
START
9
Drücken Sie das Maßband während der Installation durch leichten Fingerdruck fest, um sicherzustellen, dass es gut auf
dem Untergrund haftet.
10
Ziehen Sie die Montagehilfe vorsichtig ab. Das Maßband ist mit einem sauberen, faserfreien Tuch über die gesamte
Maßbandlänge mit den Fingern festzudrücken.
11 Säubern Sie das Maßband mit den Reinigungstüchern (A-9523-4040) von Renishaw oder einem sauberen, trockenen,
faserfreien Tuch.
12 Bringen Sie die Endklemmen an (siehe Abschnitt „Endklemmen" unten).

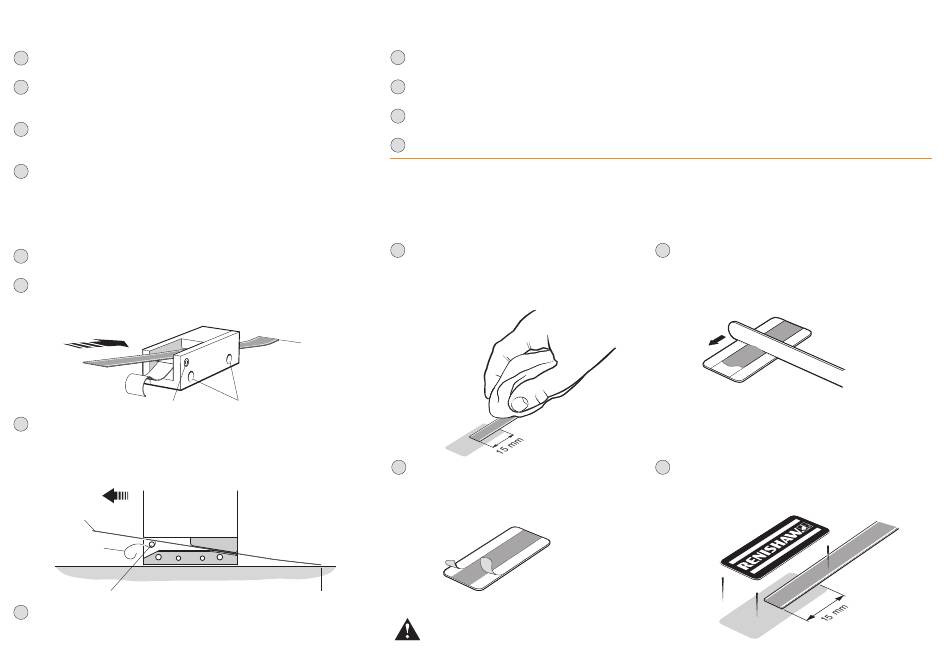

Endklemmen

Zur Befestigung von Renishaw RKLC40-S Maßbändern steht ein Endklemmensatz (A-9523-4015) zur Verfügung.
Alternativ sind schmale Endklemmen von 6 mm Breite (A-9523-4027) erhältlich.
HINWEIS: Die Endklemmen können vor oder nach der Montage des Abtastkopfes angebracht werden.
1 Reinigen Sie die Maßbandenden und den Bereich,
wo die Endklemmen befestigt werden sollen, mit den
Reinigungstüchern von Renishaw (A-9523-4040) oder
mit einem der empfohlenen Lösungsmittel
(siehe „Lagerung und Handhabung").
3
An der Endklemme befinden sich zwei doppelseitige
Klebebandstreifen. Diese halten die Endklemme in
Position, während der Kleber aushärtet. Entfernen Sie
die Schutzfolie auf beiden Seiten.
Überschüssigen Kleber vom Maßband wischen, da sich dieser
auf den Signalpegel des Abtastkopfes auswirken könnte.
2 Mischen Sie eine Portion Kleber (A-9531-0342)
gründlich und tragen Sie diesen dünn auf der
Unterseite der Endklemme auf.
4 Positionieren Sie die Endklemme sofort an das
Ende des Maßbands und drücken Sie diese fest,
um sicherzustellen, dass sie vollständig haftet.
Lassen Sie den Kleber 24 Stunden bei 20 °C
vollständig aushärten.
