Abtastkopfmontage und -installation
Montagewinkel
Der Winkel muss eine flache Montagefläche haben und sollte entsprechend den Installationstoleranzen
angepasst werden können; die Einstellung des Abtastkopfabstands sollte justierbar sein und der Winkel
muss ausreichend steif sein, um ein Verbiegen bzw. Vibrationen des Abtastkopfes während des Betriebes zu
verhindern.
Abtastkopfeinstellung
Stellen Sie sicher, dass die Maßverkörperung, das Lesefenster des Abtastkopfes und die Montagefläche
sauber und frei sind.
HINWEIS: Gehen Sie beim Reinigen von Abtastkopf und Maßband sparsam mit Reinigungsmittel um; nicht
damit tränken.

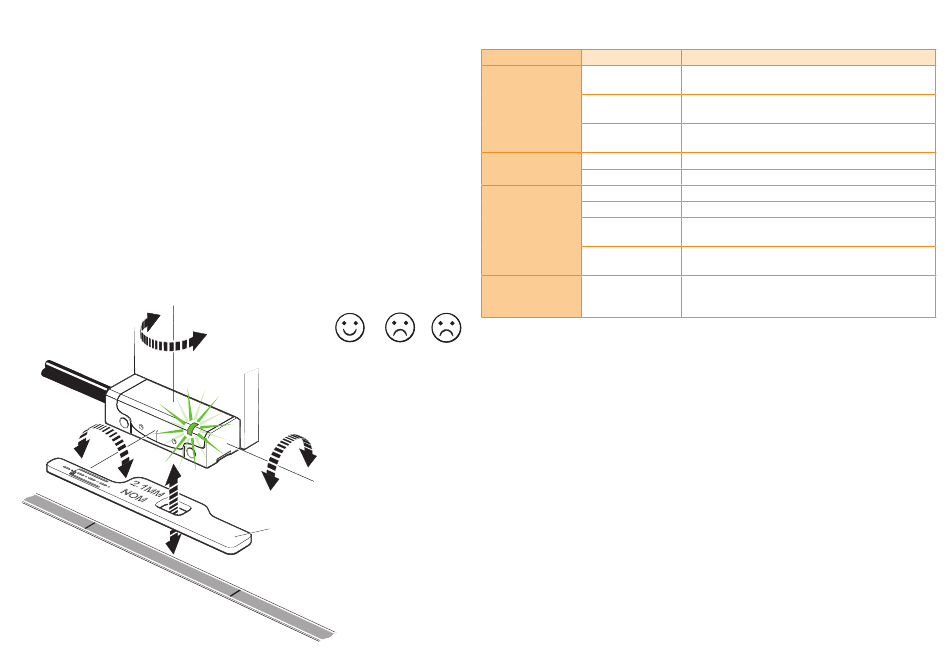

Die grüne Abstandslehre muss so unter dem Abtastkopf positioniert werden, dass die Öffnung direkt unter
dem Lesefenster positioniert ist. Dies ist erforderlich, damit die Einstell-LED funktioniert. Stellen Sie den
Abtastkopf so ein, dass die Einstell-LED über den gesamten Verfahrbereich grün blinkt. Je schneller sie
blinkt, desto optimaler ist die Einstellung. Das optionale Advanced Diagnostic Tool ADTi-100 (A-6195-0100)
und die entsprechende Software ADT View können verwendet werden, um die Signalstärke unter
schwierigen Installationsbedingungen zu optimieren. Weitere Informationen finden Sie unter
www.renishaw.de/adt
HINWEIS: Bei einer Neuinstallation sollten die Werkseinstellungen wiederhergestellt werden
Gierwinkel
Nickwinkel
0° ±1°
VIONiC RKLC20-S Wegmesssystem – Installationshandbuch
Status der Einstell-LED am Abtastkopf
0° ±0,4°
Grün
blinkend
Rollwinkel
0° ±0,5°
Grüne Einstelllehre
Abtastkopfabstand 2,1
±0,15 mm
Abtastkopf LED Diagnose
Modus
Installationsmodus
Kalibriermodus
Normaler Betrieb
(Seite
11).
Alarm
Orange
Rot
blinkend
blinkend
LED
Gute Einstellung, für eine optimale Einstellung
Grün blinkend
Blinkfrequenz maximieren
Mangelhafte Einstellung, den Abtastkopf justieren, bis die
Orange blinkend
LED grün blinkt
Mangelhafte Einstellung, den Abtastkopf justieren, bis die
Rot blinkend
LED grün blinkt
Einzeln blau blinkend
Kalibrierung der Inkrementsignale läuft
Doppelt blau blinkend Kalibrierung der Referenzmarke läuft
Blau
AGC ein, optimale Einstellung
Grün
AGC aus, optimale Einstellung
Mangelhafte Einstellung: Signalpegel zu gering für
Rot
sicheren Betrieb
Kurzzeitiges
Referenzmarke erfasst (sichtbare Anzeige nur bei
Erlöschen
Geschwindigkeiten <100 mm/s)
Schwaches Signal, Signalpegel zu hoch oder
4-maliges rotes
Geschwindigkeitsüberschreitung; System im
Blinken
Fehlerzustand
Status
