Abtastkopfmontage und -installation
Montagewinkel
Der Winkel muss eine flache Montagefläche haben und die Einhaltung der Installationstoleranzen gewährleisten;
die Einstellung des Abtastkopfabstands sollte justierbar sein und der Winkel muss ausreichend steif sein, um ein
Verbiegen bzw. Vibrationen des Abtastkopfes während des Betriebes zu verhindern. Zur leichteren Installation
stellen Sie den Roll- und Gierwinkel des Montagewinkels zur Verfahrachse des Abtastkopfes ein, bevor
der RGH24 angebracht wird. Hierzu können eine Messuhr und ein Anschlagwinkel verwendet werden.

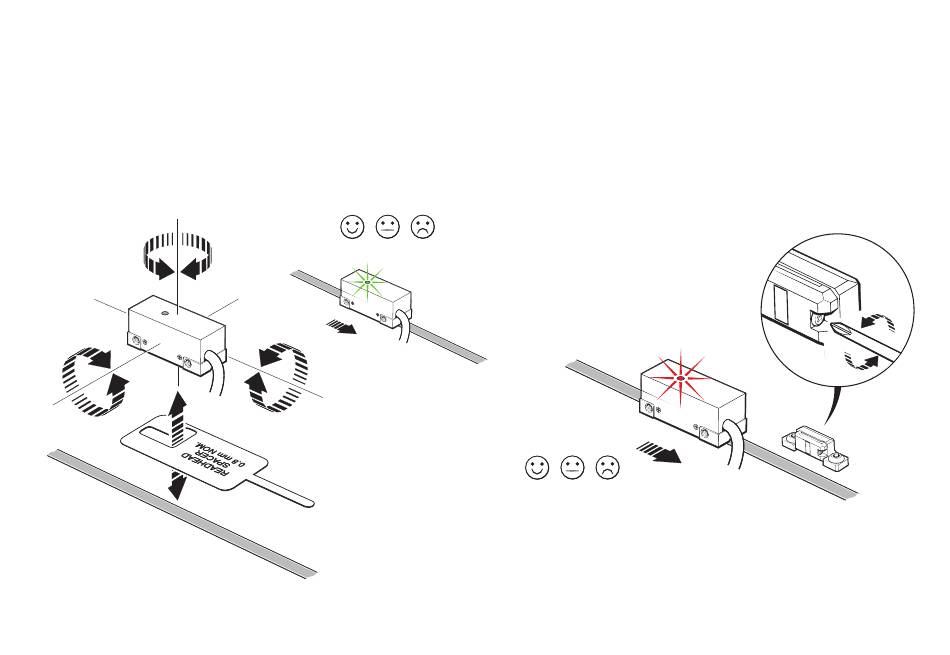

Einstellen des Abtastkopfes
Zum Einstellen des richtigen Abtastkopfabstands positionieren Sie die Abstandlehre mit dem „L"-förmigen
Ausschnitt unter der optischen Mitte des Abtastkopfes. Dies ist erforderlich, damit die LED während des
Einstellvorgangs normal funktioniert. Stellen Sie sicher, dass die Maßverkörperung, das Lesefenster des
Abtastkopfes und die Montagefläche sauber und frei sind.
HINWEIS: Achten Sie darauf, dass die Befestigungsschrauben des Abtastkopfes auf 0,5 Nm-0,7 Nm festgezogen sind.
Gierwinkel
0° ±0,5°
Nickwinkel
0° ±1°
Für einen zuverlässigen Betrieb sollte die Einstell-LED bei der Abtastkopfbewegung über den gesamten
Verfahrweg GRÜN leuchten. Die JST-Version des RGH24 besitzt ein LED-Verstärkersignal, das benutzt
werden kann, wenn die LED nicht sichtbar ist.
*
Die externe LED blinkt bei <20% Signal kontinuierlich rot
RGH24 RGS20 Installationshandbuch
Grün
Orange
Rollwinkel
0° ±1°
0,8 ±0,1 mm
Abtastkopfabstand
WICHTIG: Die Baureihe RGH24 verfügt nicht über ein gesondertes „E" Alarmsignal. Ein schwaches
Signal wird durch einen hochohmigen Ausgang der Leitungstreiberkanäle angezeigt.
Referenzmarkeneinstellung
Zur Sicherstellung der unidirektionalen Wiederholgenauigkeit muss die Referenzmarke in
Referenzierrichtung mit dem Maßband synchronisiert werden.
Ein Referenzimpuls wird in beiden Richtungen ausgegeben, jedoch ist die Wiederholgenauigkeit
nur in der synchronisierten Richtung gewährleistet.
Stellen Sie sicher, dass der Abtastkopf korrekt eingestellt ist, sodass die LED-Anzeige über den
gesamten Verfahrbereich grün leuchtet, und dass der Referenzmarkengeber richtig befestigt wurde.
HINWEIS: Es wird empfohlen, bei jedem Einschaltvorgang eine Bezugspunktbestimmung
durchzuführen, um sicherzustellen, dass der richtige Bezugspunkt erfasst wird.
HINWEIS: Das Referenzmarkensignal wird mit den Inkrementalkanälen synchronisiert, sodass
eine Impulsbreite entsprechend der Auflösung erhalten wird.
Phasenabgleich
Der Abtastkopf muss in Referenzierrichtung über die
*
Rot
Referenzmarke bewegt werden. Die Referenzmarke
ist korrekt synchronisiert, wenn die Einstell-LED
0,25 s lang rot blinkt. Wenn die LED orange blinkt
oder erlischt, sollte die Justageschraube der
Referenzmarke um
Gegenuhrzeigersinn gedreht und der Vorgang
dann wiederholt werden, bis die LED rot aufblinkt.
Rot
Orange Erloschen
LED-Blinkanzeige beim Überfahren der Referenzmarke
†
Die externe LED blinkt grün anstatt zu erlöschen.
Endschalter
Ein Endschaltersignal wird ausgegeben, wenn der Abtastkopfsensor
über den magnetischen Geber fährt.
HINWEIS: RGH24 Abtastköpfe sind mit Referenzmarken- oder Endschalterkennung erhältlich.
Ausgang bei Bestellung auswählen.
HINWEIS: Der Endschalterausgang ist beim analogen RGH24 bzw. den Optionen 60, 61 und 62
des digitalen RGH24 nicht verfügbar.
1
/
Drehung im
8
†
1
/
Drehung
8
6
