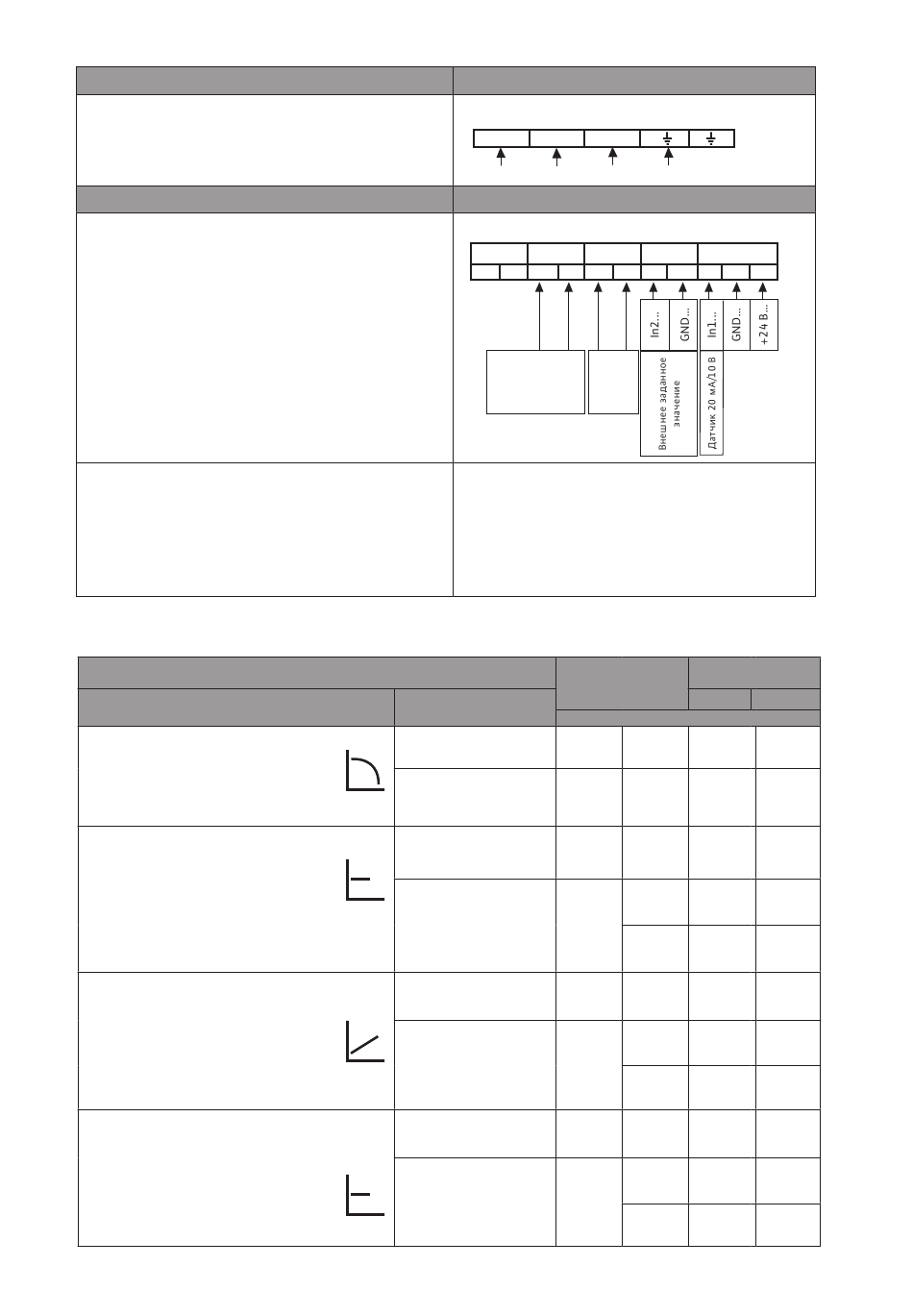

Подключение к сети электропитания
Подключите 4 жилы кабеля к соответствующими
клеммами питания (фазные клеммы + клемма
заземления).
Вход/выход
• Входные кабели датчика, кабели для внешних сигналов
и входы дистанционного управления (Ext. Off) должны
быть экранированными.
• Дистанционное управление позволяет запускать и
останавливать работу насоса с помощью внешнего
беспотенциального контакта. Эта функция обладает
более высоким приоритетом в сравнении с другими
функциями.
• Данное дистанционное управление можно блокиро-
вать шунтированием соответствующих клемм (Ext. Off).
Подключения и правила управления для каждого
режима работы
Сигнальные соединения и правила управления
Режимы работы
• В режиме «Управление диапазонами скоро-
стей»
• В режиме «Постоянное давление (p-c)»
• Управление с помощью датчика относитель-
ного давления
• В режиме «Δp-c»
• Управление с помощью дифференциального
датчика давления
• В режиме «Переменное давление: Δp-v»
• Управление с помощью дифференциального
датчика давления
• В режиме «PID-регулирование»
• Управление с помощью температурного дат-
чика или датчика производительности...
Инструкция по монтажу и эксплуатацииı –
Клеммы питания
L1
Клеммная коробка входов/выходов
Aux
Дистанционное
управление ON/
Например: поплавковый выключатель, регулятор низ-
кого давления и т. п.
Настройка
...скорости, вручную
...скорости, с помо-
щью внешних сигналов
управления
...заданного значения с
помощью поворотной
кнопки
...с помощью заданного
внешнего значения
...заданного значения с
помощью поворотной
кнопки
...с помощью заданного
внешнего значения
...заданного значения с
помощью поворотной
кнопки
...с помощью заданного
внешнего значения
Wilo-Multivert MVISE 3G
L2 L3
Ext. Off
MP 20 мА/10
IN2
GND
Не
исполь-
OFF зуется
Сигнал
Соединения
См. приведенную ниже схему
C1 /
C1 C2
C1 C3
C2
C1
C3
C1 C3
C2
C1
C3
C1 C3
C2
C1
C3
Русский
DDG
IN1 GND +24 В
Ток Напряжение
/ /
S3 S4
S1 S2
S5 S6
S1 S2
S1 S2
S5 S6
S1 S2
S1 S2
S5 S6
S1 S2
