Русский

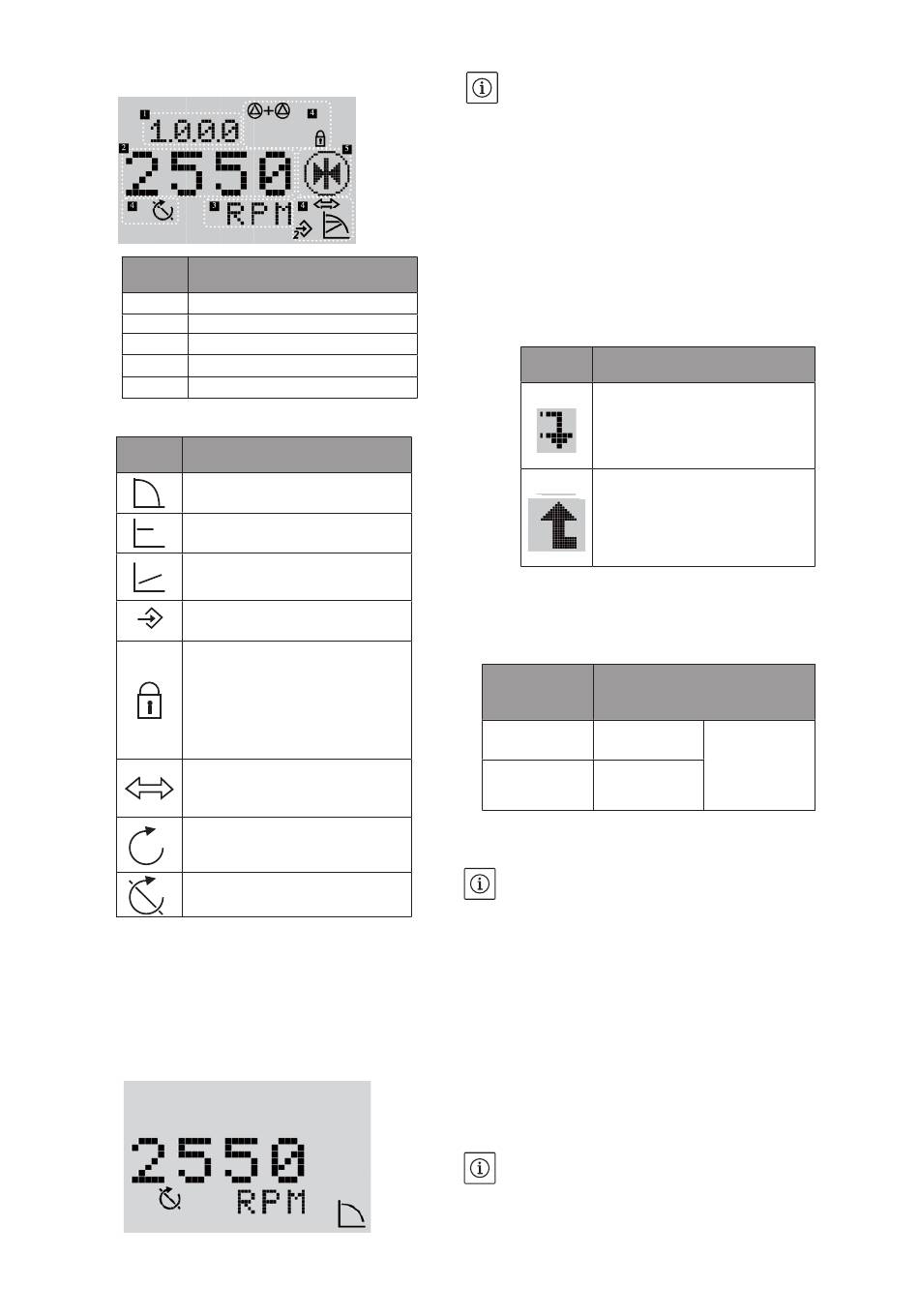

8.3.2 Структура дисплея
Поз.
1
2
3
4
5
8.3.3 Описание стандартных символов
Символ
2
8.3.4 Дисплей
Страница состояния дисплея
• Страница состояния отображается по умолчанию.
На этой странице отображается текущее
заданное значение.
Базовые настройки отображаются с помощью
символов.
142
Описание
Номер меню
Значение
Единицы измерения
Стандартные символы
Значок
Описание
Работа в режиме «Управление по
скорости».
Работа в режиме «Постоянное
давление» или «Управление PID».
Эксплуатация в режиме «Пере-
менное давление» или «PID-регу-
лирование»
Активирован вход IN2 (внешнее
заданное значение)
Доступ блокирован.
При появлении этого символа
изменить текущие настройки
или измерения невозможно.
Информация отображается
только для чтения.
Активирован PLR или LON BMS
(системы управления зданием).
Насос работает.
Насос остановлен.
УВЕДОМЛЕНИЕ. Если поворотная кнопка не
используется в течение
дисплей снова откроется без сохранения
изменений.
Элемент навигации
• Структура меню позволяет вызывать функции
преобразователя. Каждому меню и подменю
присвоен уникальный номер.
• Чтобы перейти на любой уровень меню
(например, 4000 -> 5000), необходимо
вращать поворотную кнопку.
• Мигающие элементы (значение, номер меню,
символ или значок) означают,что можно
выбрать новое значение, новый номер меню
или новую функцию.
Символ
При появлении стрелки:
• Нажмите на поворотную
кнопку, чтобы открыть подменю
(т.е. 4000->4100).
При появлении стрелки «назад»:
• Нажмите на поворотную
кнопку, чтобы открыть
расположенное выше меню
(т.е. 4150->4100).
8.3.5 Применение в открытом и закрытом гидрав-
лическом контуре
Изделие применяется двумя различными спо-
собами. Тип применения определяет доступ-
ные режимы работы.
Тип гидравли-
ческого соеди- Режим работы
нения
Открытый ги-
дравлический Режим «p-c»
контур
Закрытый ги-
Режим «Δp-c»
дравлический
Режим «Δp-v»
контур
Меню 5.7.8.0 в меню «EXPERT» используется
для выбора необходимого типа применения.
УВЕДОМЛЕНИЕ. Необходимо провести повтор-
ную инициализацию изделия при смене типа
применения. Все параметры, установленные
пользователем, будут сброшены на заводские
установки.
8.3.6 Настройка режимов работы
Настройка датчиков давления
• Датчик относительного давления измеряет
давление относительно атмосферного дав-
ления.
• Датчик абсолютного давления измеряет
давление относительно нулевого давления в
вакууме.
• Дифференциальный датчик давления изме-
ряет давление между двумя точками.
УВЕДОМЛЕНИЕ. Все значения давления, посту-
пающие с насоса, измеряются с учетом атмос-
ферного давления, за исключением случаев
использования дифференциального датчика
давления.
30 секунд, рабочий
Описание
Режим управле-
ния диапазона-
ми скоростей
Режим PID
