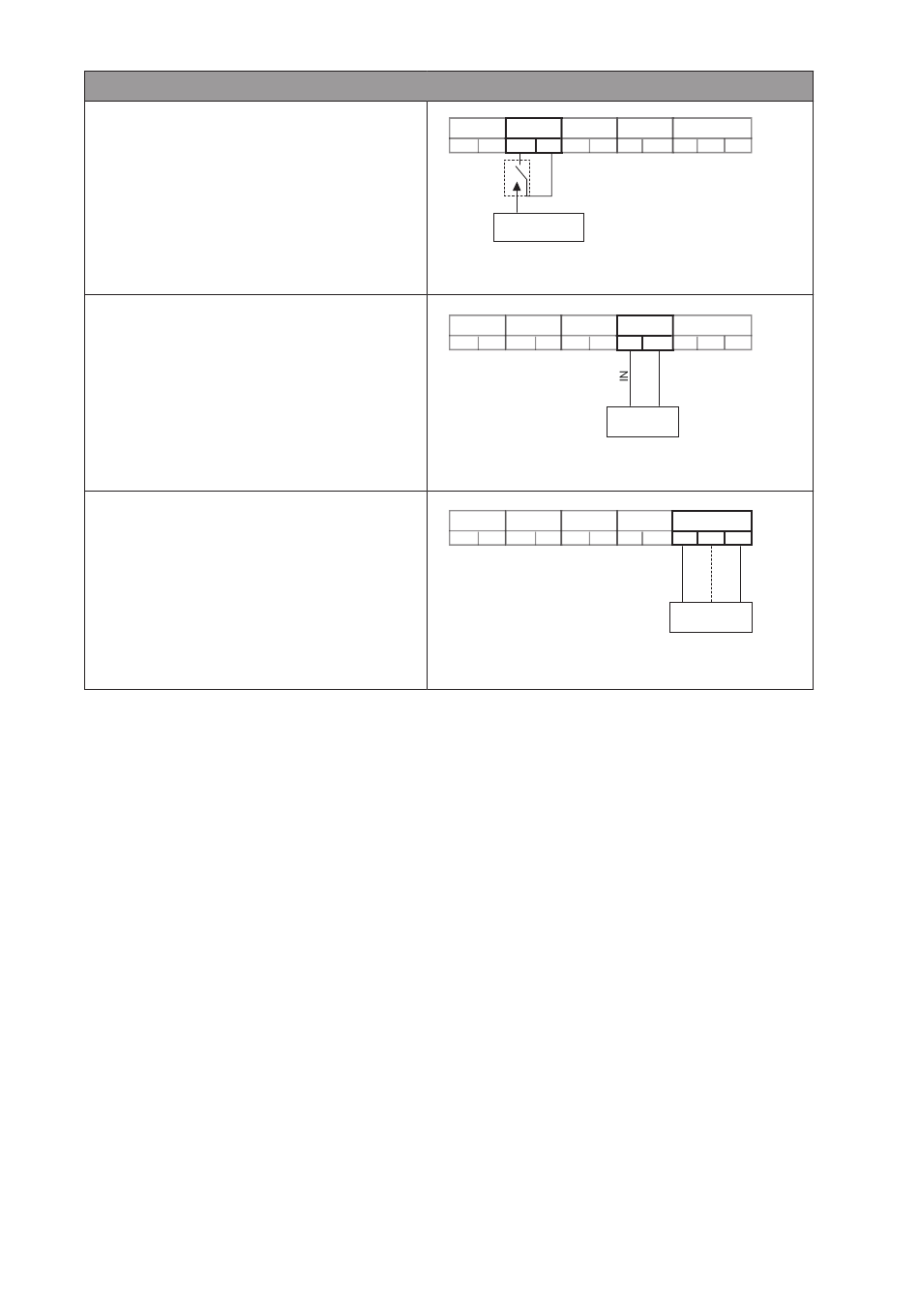

Входы/выходы
Дистанционное управление: позиция [C1]
• Преобразователь поставляется в комплекте с
перемычкой.
• Дистанционное управление является дополни-
тельной функцией
Внешний сигнал IN2: позиция [C2]
• 2 жилы ([20 мА / 10 В] / 0 В)
Датчик IN1: позиция [C3]
• 2 жилы ([20 мА / 10 В] / +24 В)
• 3 жилы ([20 мА / 10 В] / 0 В / +24 В)
138
Ext. Off MP
Aux 20 мА/10
IN2
Дистанционное
управление
Aux Ext. Off MP 20 мА/10
IN2
Внешний
сигнал
Aux Ext. Off MP
20 мА/10
IN2
DDG
GND IN1 GND +24 В
DDG
+24 В
GND IN1 GND
DDG
GND IN1 GND +24 В
Датчик
