11. alarme
11.1. Ereignisalarme
Ereignisalarme können bei Überschreitung der Schwellen von elektrischen Messungen, Verbräuchen,
Pegelschwankungen oder Zustandsänderungen an den Eingängen generiert werden. Außerdem können
Kombinationen der erstellten Alarme hergestellt werden.
Alle erkannten Alarme werden aufgezeichnet und mit Uhrzeit und Datum gespeichert; ein Alarm kann drei
verschiedene Zustände haben: aktiver Alarm, beendeter Alarm, beendeter und quittierter Alarm. Die Quittierung
erfolgt wahlweise automatisch oder mittels einer Aktion des Benutzers.
Pro Gerät werden bis zu acht maßgeschneiderte elektrische Alarme und vier für Zustandsänderungen eines
digitalen Eingangs konfiguriert.
Die Konfiguration der Alarme erfolgt über die Software Easy Config.
11.1.1. Elektrische Parameter
• Alarm bei Veränderung des momentanen oder durchschnittlichen Werts einer elektrischen Größe: Strom,
Spannung, Frequenz, Leistung, Leistungsfaktor, Cos phi, Verzerrung durch Oberschwingungen
• Auswahl eines oberen und unteren Grenzwerts sowie der Hysterese
• Einstellung einer Verzögerung zu Beginn und Ende des Alarms
• Für die dreiphasigen Größen Strom, Spannung und Verzerrung durch Oberschwingungen kann ein Alarm
generiert werden, wenn die Bedingung über eine Kombination von Phasen erfüllt ist:
- Nur über eine Phase: Phase1, Phase2, Phase3
- Über alle Phasen gleichzeitig: Phase1 und Phase2 und Phase3
- Über eine der drei Phasen: Phase1 oder Phase2 oder Phase3

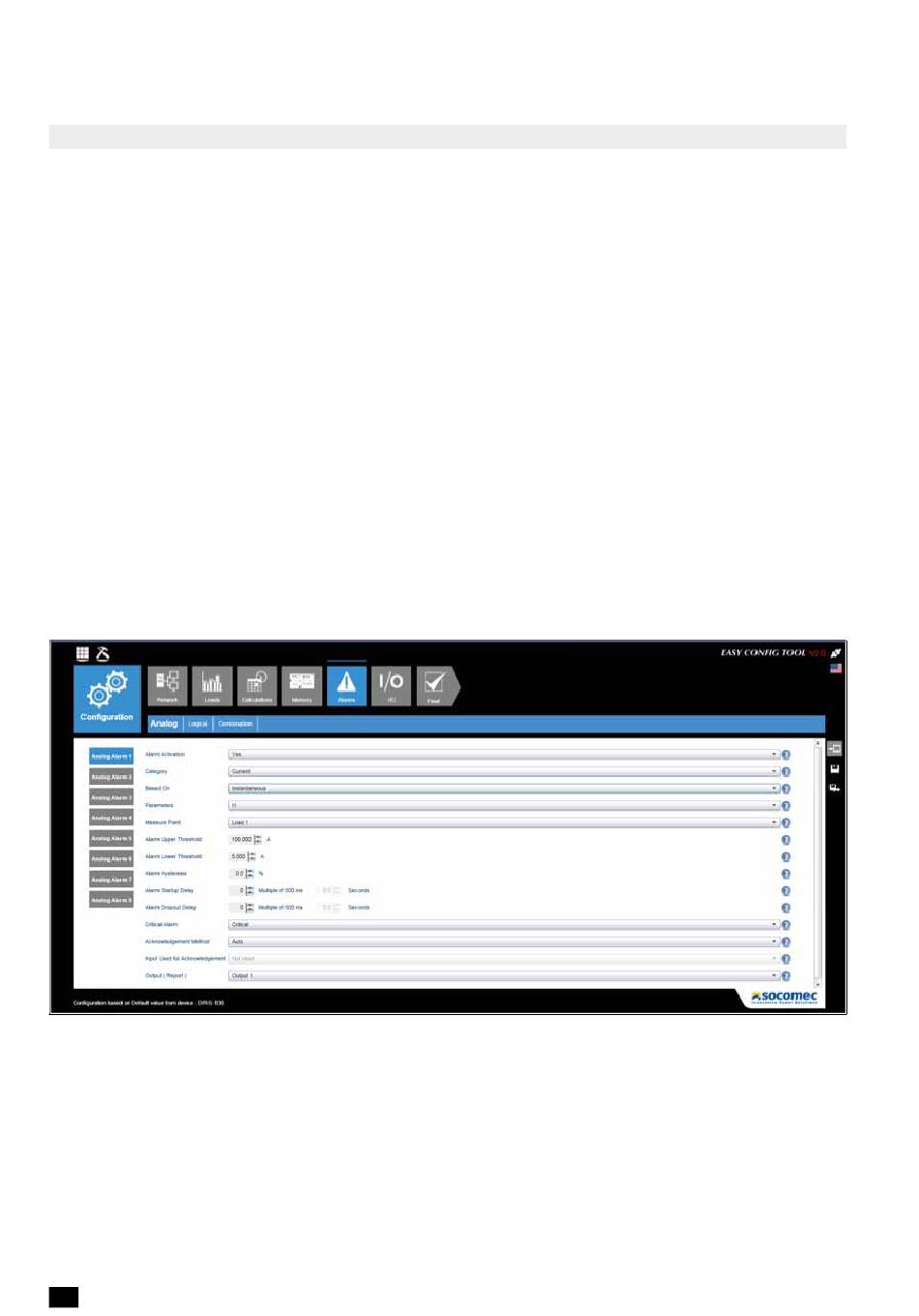

Beispiel für die Parametrierung eines Alarms über Strom via Easy Config:
11.1.2. Spannungs- und Stromasymmetrien (im Dreiphasennetz)
• Alarme über Spannungsasymmetrien: Unba, Unb
• Alarm über Stromasymmetrie: Inba, Inb
• Auswahl eines oberen und unteren Grenzwerts sowie der Hysterese
• Einstellung einer Verzögerung zu Beginn und Ende des Alarms
42
DE
DIRIS B-30 - 542 869 A - SOCOMEC
