9.2. rs485-kommunikation
Die RS485-Kommunikation steht bei DIRIS B-30 (Best.-Nr. 4829 0000) zur Verfügung. Sie erfolgt über eine serielle
RS485-Schnittstelle (2 oder 3 Leiter) gemäß dem Modbus RTU-Protokoll, das den Betrieb der Geräte von einem
PC, einem Automaten oder einem Gateway aus ermöglicht.
Das Modbus-Protokoll beinhaltet einen Dialog in einer Master-Slave-Struktur. Der Kommunikationsmodus ist der
RTU-Modus (RTU: Remote Terminal Unit). In der Standardkonfiguration können mit einer RS485-Schnittstelle 32
Messpunkte mit einem PC, einem Automaten oder dem Gateway auf 1200 Meter verbunden werden.

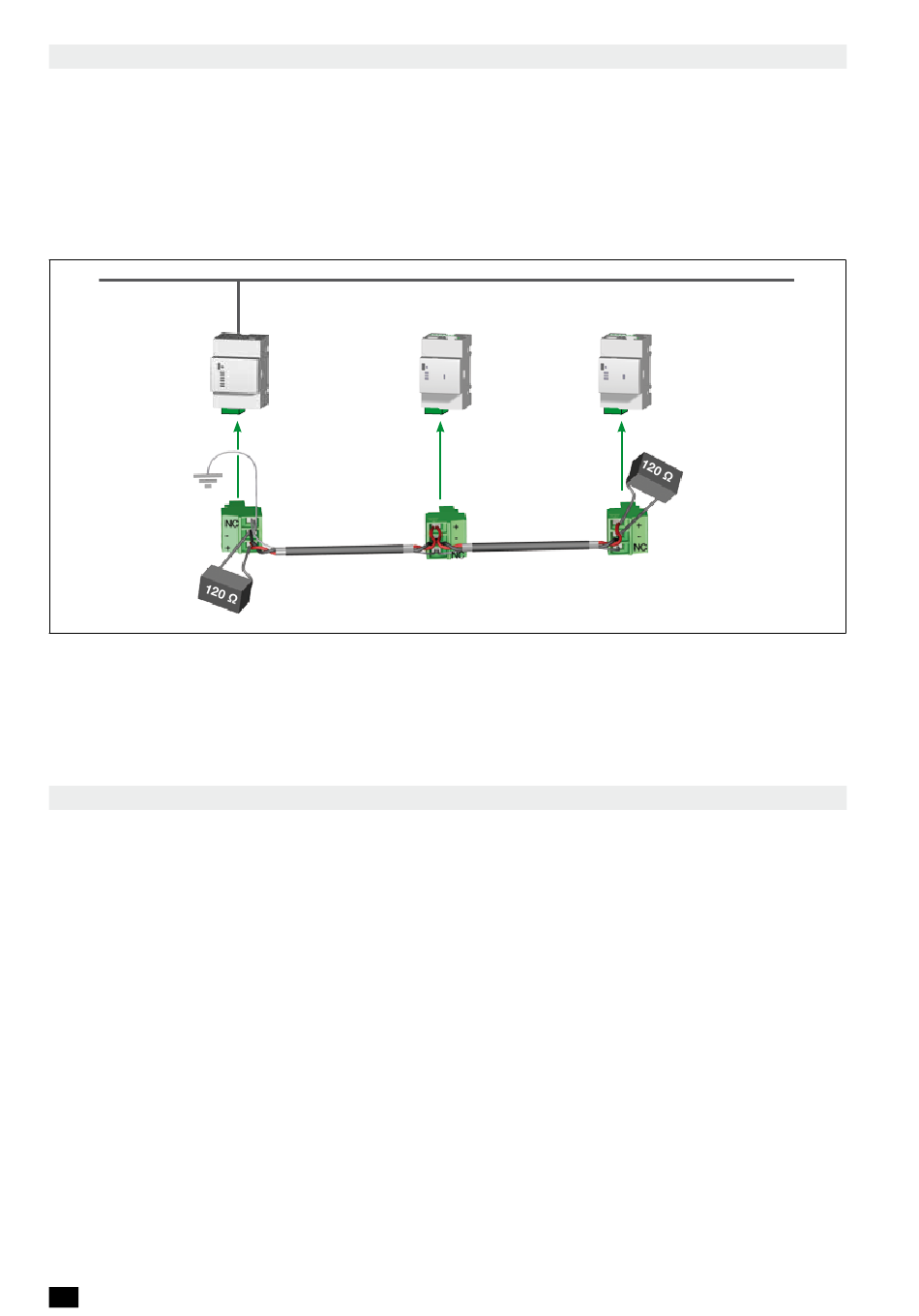

Verbindung zwischen den DIRIS B-30 RS485 und dem Gateway DIRIS G:
Hierbei muss ein Verbindungskabel mit einer verdrillten, abgeschirmten Doppelleitung vom Typ LIYCY verwendet
werden. In einer störungsreichen Umgebung oder in einem größeren Netz (in Länge und Anzahl von Messpunkten)
empfiehlt es sich, eine verdrillte, abgeschirmte Doppelleitung mit Gesamtschirmung vom Typ LIYCY-CY zu
verwenden.
An den beiden Enden der Verbindung muss ein Widerstand von 120 Ohm platziert werden.
9.3. funkkommunikation (hf)
Die Funkkommunikation (HF) steht bei DIRIS B-30 (Best.-Nr. 4829 0002) zur Verfügung. Die Datenblöcke
werden über eine Funkfrequenz im Frequenzband von 868 MHz übertragen. Die DIRIS B-30, die eine drahtlose
Kommunikation nutzen werden an die Gateways DIRIS G-40 und G-60 in der Version RS485/HF angeschlossen
und werden von diesen Gateways als Modbus-RTU-Slaves genutzt.
Diese Gateways erfassen die Daten der kabellosen DIRIS B-30, sowie der DIRIS B-30 oder anderer Messgeräte
(Countis, Diris,...) bei einer RS485-Drahtverbindung. Diese Daten können anschließend über Ethernet über das
Modbus/TCP-Protokoll auf einen PC übertragen werden.
Der in das Gateway integrierte Webserver WEBVIEW bietet fortschrittliche Funktionen zur Datenüberwachung und
-anzeige (siehe jeweilige Gebrauchsanweisung für weitere Details).
Die mit einer drahtlosen Kommunikationsverbindung ausgestatteten DIRIS B-30 sind besonders interessant für
die Nutzung von Lasten an entfernten und isolierten Standorten ohne die Notwendigkeit der Einrichtung einer
drahtgebundenen Kommunikationsverbindung.
36
DE
Gateway
DIRIS G
DIRIS B-30
RS485
Ethernet
DIRIS B-30
RS485
DIRIS B-30 - 542 869 A - SOCOMEC
