DIRIS A40/A41
ETHERNET
®
Bedienungsanleitung
F
GB
D
I
NL
E
P

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für socomec Diris A40

Inhaltszusammenfassung für socomec Diris A40

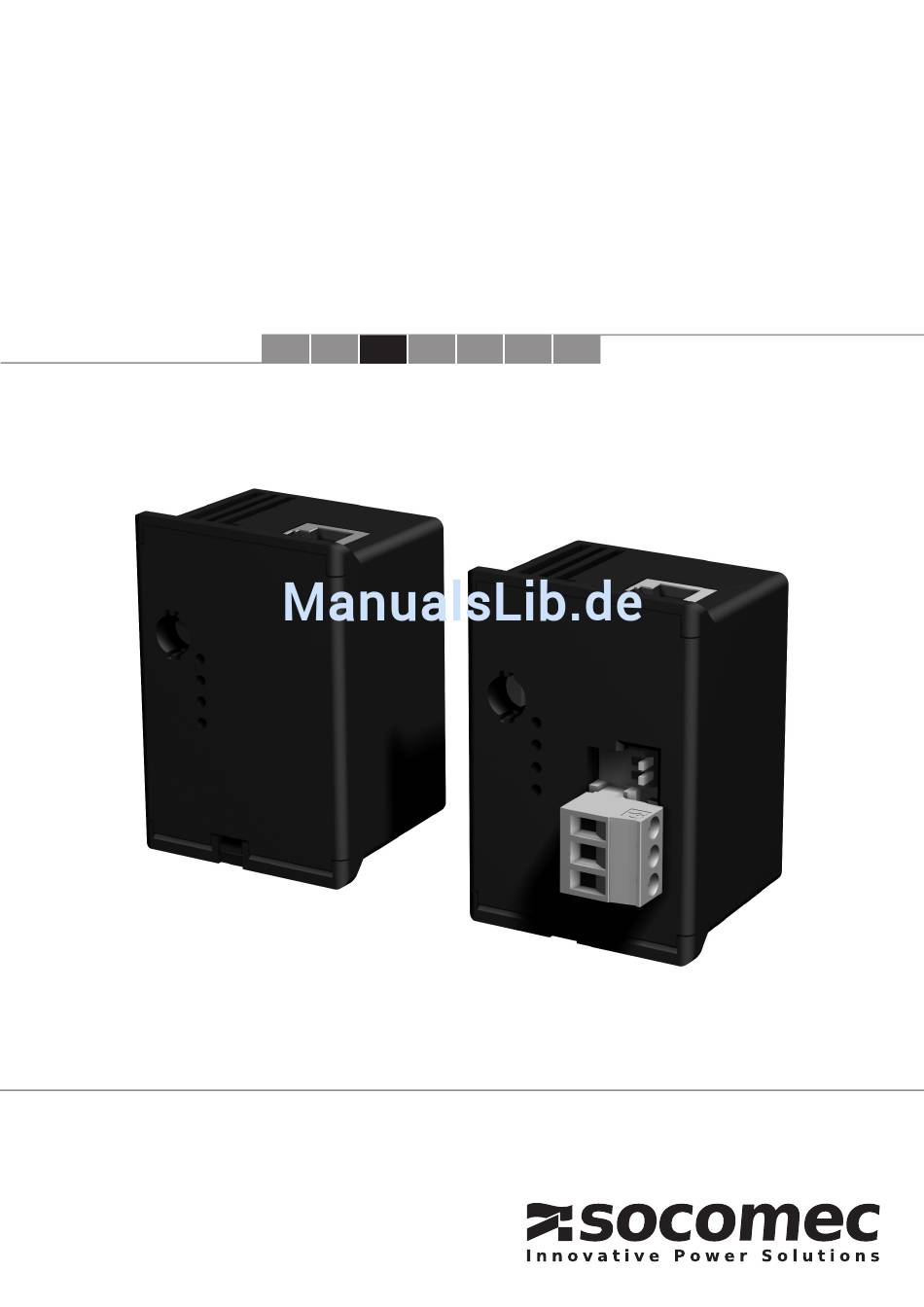

  • Seite 1 DIRIS A40/A41 ETHERNET ® Bedienungsanleitung...
  • Seite 2 DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 3: Inhaltsverzeichnis

    ___________________ 17 Zusatzmessungen von Stromwandler und Spannungswandler __________________________________ 18 5 > TABLE C900Hex : Temperaturmessungen __________________________ 18 6 > TABLE C950Hex : Harmonische Oberschwingungen ____________________________________ 24 7 > TABLE E000 Hex : Primärkonfiguration __________________________________ 24 8 > TABLE E110 Hex : Ethernet Konfiguration __________________________________ 26 9 > TABLE E200 Hex : Ethernet Konfiguration DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 4: Vorausgehende Kontrollen

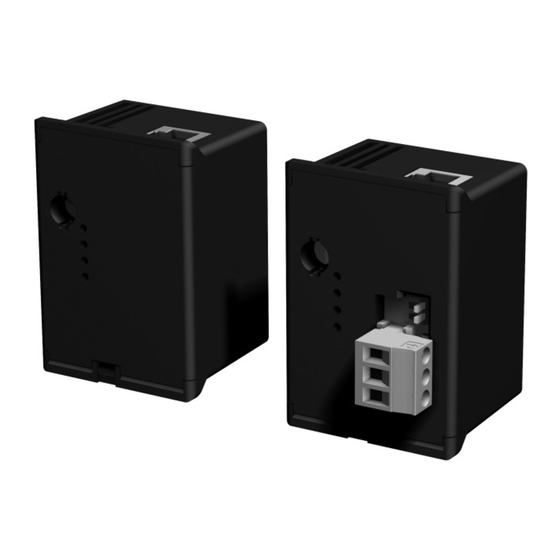

    Bedienungsanleitung. ALLGEMEINE HINWEISE Funktionen Das optionale Ethernet-Modul kommt mit dem DIRIS A40/A41 (Art.-Nr. 48250201, 48250202, 48250207, 48251201, 48251202, 4825U201, 48250211, 48250213, 48250214) zum Einsatz und stellt eine Verbindung mit einem Netzwerk vom Typ 10BaseT oder 100BaseT her. Mit ihm sind insbesondere die Auswertung der Daten und die Überwachung der multifunktionalen Messgeräte DIRIS von einem PC oder einer SPS-Steuerung aus möglich.

  • Seite 5: Installation

    DIRIS A40/A41 - RS485 - ETHERNET ® INSTALLATION ANSCHLUSS Das Modul wird auf der Rückseite des DIRIS A40/A41 an einem der vier hierfür vorgesehenen Plätze eingebaut. Der DIRIS A40/A41 darf nicht unter Spannung stehen Befestigen Sie das Modul an einem der vier Für den Anschluß...

  • Seite 6: Diagnose Anhand Der Anzeigen

    Interner JBUS-Fehler Grün LEUCHTET NICHT Siehe Rote LED BLINKT Externer JBUS-Fehler LEUCHTET Störungsfrei, voll funktionsfähig Link Grün LEUCHTET NICHT Keine Verbindung zum Ethernet-Netzwerk LEUCHTET Verbindung zum Ethernet-Netzwerk Activity Gelb BLINKT Ethernet-Versand / -Empfang von Datenframes DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 7: Konfiguration

    [CLASS A].[CLASS B].[CLASS C].[CLASS D] • DHCP-Aktivierung: NEIN Subnetzmaske (Eth MASH) : [CLASS A].[CLASS B].[CLASS C].[CLASS D] Gateway (Eth GATE) : [CLASS A].[CLASS B].[CLASS C].[CLASS D] DHCP-Aktivierung (Eth DHCP) : Ja / Nein DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 8: Ip-Adresse

    DIRIS A40/A41 - RS485 - ETHERNET ® KONFIGURATION IP-ADRESSE: > Beispiel: Programmierung der Adresse 191.158.1.7 CLASS A = 191 DIRIS A40/A41 - Ref.: 536 181 B D...
  • Seite 9 ETHERNET DIRIS A40/A41 - RS485 - ® KONFIGURATION IP-ADRESSE: > Beispiel: Programmierung der Adresse 191.158.1.7 CLASS D = 158 DIRIS A40/A41 - Ref.: 536 181 B D...
  • Seite 10 DIRIS A40/A41 - RS485 - ETHERNET ® KONFIGURATION IP-ADRESSE: > Beispiel: Programmierung der Adresse 191.158.1.7 CLASS C = 1 > Beispiel: Programmierung der Adresse 191.158.1.7 CLASS C = 7 DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 11: Maske

    ETHERNET DIRIS A40/A41 - RS485 - ® KONFIGURATION MASKE: > Beispiel: 255.255.255.0 Das Prinzip ist dasselbe wie bei der IP-Adresse GATEWAY: > Beispiel: 0.0.0.0 Das Prinzip ist dasselbe wie bei der IP-Adresse DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 12: Dhcp

    DIRIS A40/A41 - RS485 - ETHERNET ® KONFIGURATION DHCP : > WARNUNG: Die DHCP-Aktivierung ist nicht empfohlen. Wenden Sie sich an Ihren Netzwerk-Administrator. DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 13: Web-Server

    Durch Eingeben der IP-Adresse des Geräts in den Internet-Browser kann Zugriff auf den Webserver - die wichtigsten Grundparameter des Diris, genommen werden. - die wichtigsten aktuellen und durchschnittlichen Messgrößen und Zähler. Beispiel: IP-Adresse des DIRIS: 192.168.1.0 URL-Adresse: http://192.168.1.0/index.htm DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 14: Umgebungsbedingungen Und Prüfverfahren

    Elektrische Daten RS485 EIA dreipolig half duplex Übertragungsgeschwindigkeit 38,4 kBit/s Stop-Bit Parität ohne Max. Slaves ETHERNET Elektrische Daten RJ45 Norme IEE dreipolig Übertragungsgeschwindigkeit 10MBits/s oder 100MBits/s Stop-Bit Modbus/TCP oder Jbus/Modbus RTU mit TCP DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 15: Kommunikation

    A : NEUE KOMMUNIKATIONSTABELLE NACH JANUAR 2009 Diese neuen Tabellen sind für alle Socomec Produkte erhältlich, die ab Januar 2009 vertrieben werden. Ziel ist es, unabhängig vom Socomec Produkt, gemeinsame Tabellen für gleiche Werte zu haben. Wir empfehlen Ihnen, soweit möglich diese neuen Tabellen bei der Entwicklung Ihrer Anwendung zu verwenden.

  • Seite 16: Table C650 Hex : Verfolgung Der Energien

    51048 C768 avg Σ Blindleistung - kW/100 51050 C76A avg Σ Blindleistung + kvar/100 51052 C76C avg Σ Blindleistung - kvar/100 51054 C76E avg Σ Scheinleistung kVA/100 51056 C770 max/avg U12 V/100 DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 17: Table C850 Hex : Nicht Den Stromwandlerwerten Zugewiesene

    51300 C864 Blindleistung Phase 2 +/- kvar/100 51301 C865 Blindleistung Phase 3 +/- kvar/100 51302 C866 Scheinleistung Phase 1 kVA/100 51303 C867 Scheinleistung Phase 2 kVA/100 51304 C868 Scheinleistung Phase 3 kVA/100 DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 18: Table C900Hex : Temperaturmessungen

    51549 C95D Harmonische Oberschwingungen I3 Reihe 3 0,001 51550 C95E Harmonische Oberschwingungen IN Reihe 3 0,001 51551 C95F Harmonische Oberschwingungen I1 Reihe 5 0,001 51552 C960 Harmonische Oberschwingungen I2 Reihe 5 0,001 51553 C961 Harmonische Oberschwingungen I3 Reihe 5 0,001 51554 C962 Harmonische Oberschwingungen IN Reihe 5 0,001 51555 C963 Harmonische Oberschwingungen I1 Reihe 7 0,001 DIRIS A40/A41 - Ref.: 536 181 B D...
  • Seite 19 Harmonische Oberschwingungen I1 Reihe 31 0,001 51604 C994 Harmonische Oberschwingungen I2 Reihe 31 0,001 51605 C995 Harmonische Oberschwingungen I3 Reihe 31 0,001 51606 C996 Harmonische Oberschwingungen IN Reihe 31 0,001 51607 C997 Harmonische Oberschwingungen I1 Reihe 33 0,001 51608 C998 Harmonische Oberschwingungen I2 Reihe 33 0,001 51609 C999 Harmonische Oberschwingungen I3 Reihe 33 0,001 DIRIS A40/A41 - Ref.: 536 181 B D...
  • Seite 20 51656 C9C8 Harmonische Oberschwingungen I2 Reihe 57 0,001 51657 C9C9 Harmonische Oberschwingungen I3 Reihe 57 0,001 51658 C9CA Harmonische Oberschwingungen IN Reihe 57 0,001 51659 C9CB Harmonische Oberschwingungen I1 Reihe 59 0,001 51660 C9CC Harmonische Oberschwingungen I2 Reihe 59 0,001 51661 C9CD Harmonische Oberschwingungen I3 Reihe 59 0,001 51662 C9CE Harmonische Oberschwingungen IN Reihe 59 0,001 51663 C9CF Harmonische Oberschwingungen I1 Reihe 61 0,001 DIRIS A40/A41 - Ref.: 536 181 B D...
  • Seite 21 51709 C9FD Harmonische Oberschwingungen U23 Reihe 27 0,001 51710 C9FE Harmonische Oberschwingungen U31 Reihe 27 0,001 51711 C9FF Harmonische Oberschwingungen U12 Reihe 29 0,001 51712 CA00 Harmonische Oberschwingungen U23 Reihe 29 0,001 51713 CA01 Harmonische Oberschwingungen U31 Reihe 29 0,001 51714 CA02 Harmonische Oberschwingungen U12 Reihe 31 0,001 51715 CA03 Harmonische Oberschwingungen U23 Reihe 31 0,001 51716 CA04 Harmonische Oberschwingungen U31 Reihe 31 0,001 DIRIS A40/A41 - Ref.: 536 181 B D...
  • Seite 22 Harmonische Oberschwingungen U12 Reihe 63 0,001 51763 CA33 Harmonische Oberschwingungen U23 Reihe 63 0,001 51764 CA34 Harmonische Oberschwingungen U31 Reihe 63 0,001 Einfache Spannung 51765 CA35 Rang max 51766 CA36 Harmonische Oberschwingungen V1 Reihe 3 0,001 51767 CA37 Harmonische Oberschwingungen V2 Reihe 3 0,001 51768 CA38 Harmonische Oberschwingungen V3 Reihe 3 0,001 51769 CA39 Harmonische Oberschwingungen V1 Reihe 5 0,001 DIRIS A40/A41 - Ref.: 536 181 B D...
  • Seite 23 51816 CA68 Harmonische Oberschwingungen V3 Reihe 35 0,001 51817 CA69 Harmonische Oberschwingungen V1 Reihe 37 0,001 51818 CA6A Harmonische Oberschwingungen V2 Reihe 37 0,001 51819 CA6B Harmonische Oberschwingungen V3 Reihe 37 0,001 51820 CA6C Harmonische Oberschwingungen V1 Reihe 39 0,001 51821 CA6D Harmonische Oberschwingungen V2 Reihe 39 0,001 51822 CA6E Harmonische Oberschwingungen V3 Reihe 39 0,001 51823 CA6F Harmonische Oberschwingungen V1 Reihe 41 0,001 DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 24: Table E000 Hex : Primärkonfiguration

    1: 1 A 5: 5 A 3; 6; 16 57349 E005 Primärseite des TCN 3; 6; 16 57350 E006 Eingang Spannung bei Stromwandler : 0 : No 1: Yes – 3; 6; 16 DIRIS A40/A41 - Ref.: 536 181 B D...
  • Seite 25 2 = odd 2 = odd 57633 E121 Reserviert für den Hersteller – 3; 6; 16 57634 E122 Zeitabschaltung JBUS/MODBUS > Ethernet 500 ms 3; 6; 16 57635 E123 JBUS-Slave-Adresse (RS485 und RTU über Ethernet) 1-247 3; 6; 16 DIRIS A40/A41 - Ref.: 536 181 B D...

  • Seite 26: Table E200 Hex : Ethernet Konfiguration

    A : NEUE KOMMUNIKATIONSTABELLE NACH JANUAR 2009 9 > TABLE E200 Hex : Ethernet Konfiguration Dezimale Hexadez. Anzahl Bezeichnung Einheit JBUS-Funktion Adresse Adresse der Wörter verfügbar 57856 E200 Action : 0xA1 : Backup-Konfiguration eeprom 0xB2 : Produkt reset 6; 16 DIRIS A40/A41 - Ref.: 536 181 B D...
  • Seite 27 ETHERNET DIRIS A40/A41 - RS485 - ® NOTES DIRIS A40/A41 - Ref.: 536 181 B D...
  • Seite 28 SOCOMEC - Ref.: 536 181 B D - 06 / 12 Socomec ganz in Ihrer Nähe In DEUTSChLAnD In ÖSTERREICh SOCOMEC GmbH Vertriebskontakt Am Hardtwald 11 Tel. 0512 304 161 0 D - 76275 Ettlingen Fax 0512 304 161 13 Tel.

Diese Anleitung auch für:

Diris a41
