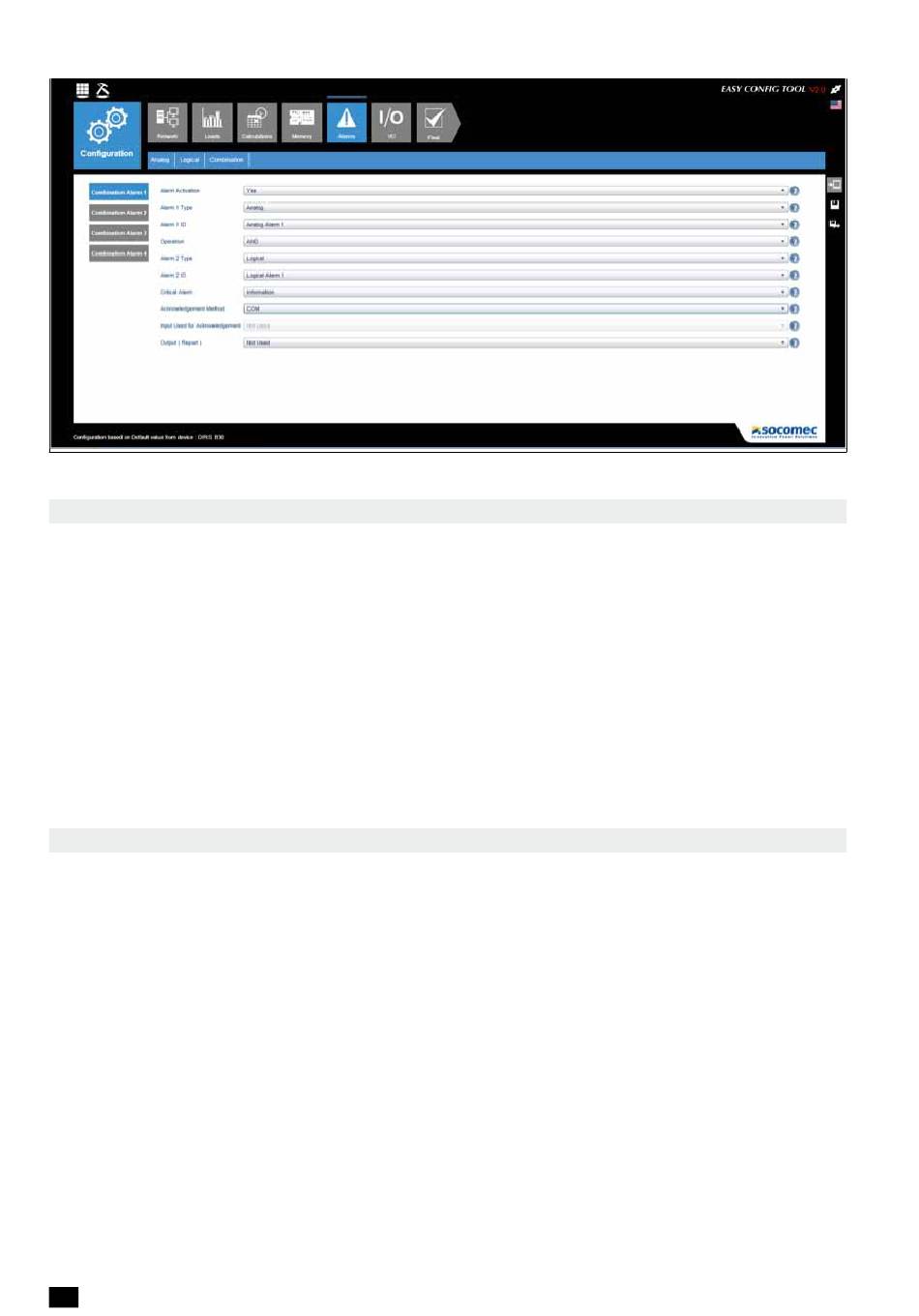

Beispiel für die Parametrierung eines Alarms über digitalen Eingang via Easy Config:
11.2. inbetriebnahme-alarme
Wenn bei Inbetriebnahme ein Installationsfehler erkannt wird, wird automatisch ein Alarm generiert.
11.2.1. Strom- / Spannungsanpassung
• Alarm über Anschlussfehler zwischen Strom und Spannung
• Eine bestimmte Laststufe ist erforderlich: 0,6 < PF < 1 und I> 20 % In
11.2.2. Falsche Phasenfolge (Dreiphasennetz)
• Alarme über die Identifizierung einer falschen Phasenfolge (z.B. 3-2-1 statt 1-2-3)
11.2.3. Defekter Stromsensor
• Alarm, mit dem das Fehlen eines Stromsensors erfasst werden kann
11.3. Einsatz der alarme
Die Installationsalarme werden automatisch erkannt und die Ereignisalarme werden in der Software Easy Config
konfiguriert.
Das Vorliegen eines Alarms kann auf verschiedene Art und Weise ermittelt werden:
11.3.1. LED-ALARM auf der Vorderseite
• Blinken: Inbetriebnahme-Alarm
• Leuchten: Ereignisalarm (prioritär bei gleichzeitigem Inbetriebnahme-Alarm)
11.3.2. Aktivierung eines Ausgangs
• Wenn das Gerät einen Ausgang besitzt, kann dieser bei der Erkennung eines Alarms aktiviert werden
11.3.3. Aktivierung eines Eingangs
• Wenn das Gerät einen Eingang besitzt, kann die Quittierung des Alarms von diesem Eingang aus erfolgen. Eine
Alarmquittierung kann nicht berücksichtigt werden, wenn der Alarm beendet ist
44
DE
DIRIS B-30 - 542 869 A - SOCOMEC
