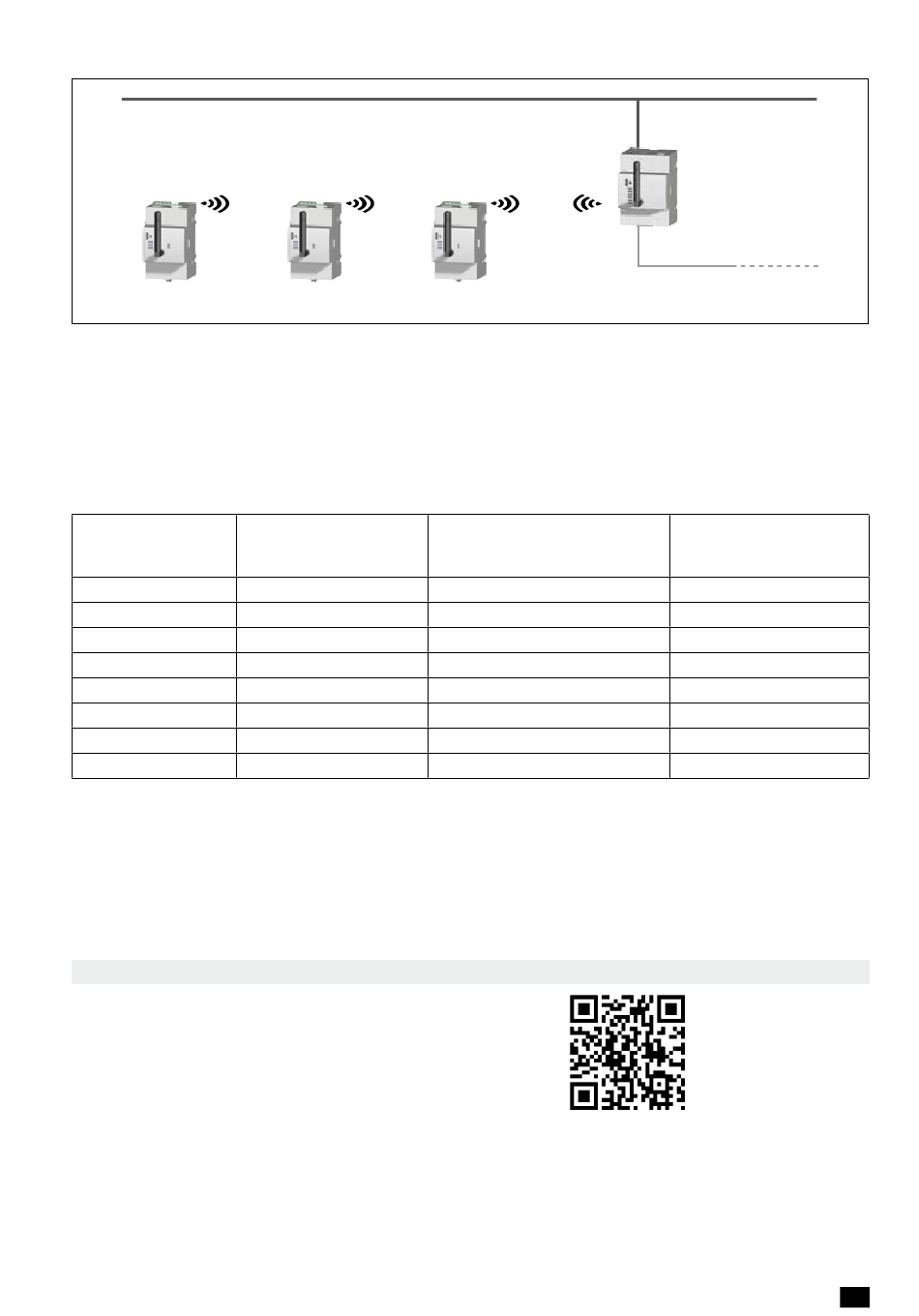

Installationsbeispiel mit DIRIS B-30 HF und einem Gateway DIRIS G-40 bzw. G-60:
DIRIS B-30
HF
Installation
Verwenden Sie ausschließlich die von SOCOMEC empfohlenen Antennen.
DIRIS B-30 HF kommuniziert über eine Reichweite von 300 Metern im freien Feld.
Der zulässige Belegungsgrad hängt von der verwendeten Frequenz ab. Die Auswahl der Frequenz erfolgt über das
Konfigurations-Tool Easy Config.
Die nachstehende Tabelle beschreibt den zulässigen Belegungsgrad abhängig von der gewählten Frequenz und der
sich daraus ergebenden maximalen Anzahl an anschließbaren DIRIS B-30.
kanal-nr.
420
436
452
472
488
504
534*
539
Gemäß den Normen EN300 220: Funkabstrahlungen und REC7003: Nutzungsgrad des 868 MHz-Funkbands.
Hinweis: Zur Einhaltung eines Frequenzabstands von 200 kHz sind die Kanäle 529, 534 und 539 nicht gleichzeitig
verwendbar.
*Standardkanal.
9.4. kommunikationstabellen
Die Kommunikationstabellen und die zugehörigen Erläuterungen
stehen auf der SOCOMEC-Website auf der Dokumentations-Seite
von DIRIS B-30 unter der folgenden Adresse zur Verfügung:
www.socomec.com/en/diris-b
DIRIS B-30 - 542 869 A - SOCOMEC
DIRIS B-30
DIRIS B-30
HF
frequenz (mhz)
868,1000
868,3000
868,5000
868,7500
868,9500
869,1500
869,5250
869,5875
HF
HF
Zulässiger Belegungsgrad
1 %
1 %
1 %
0.10%
0.10%
0.10%
10%
10%
Ethernet
Gateway
RS485-HF / Ethernet
RS485
maximale anzahl
angeschlossene Diris
B-30
16
16
16
3
3
3
32
32
DE
37
