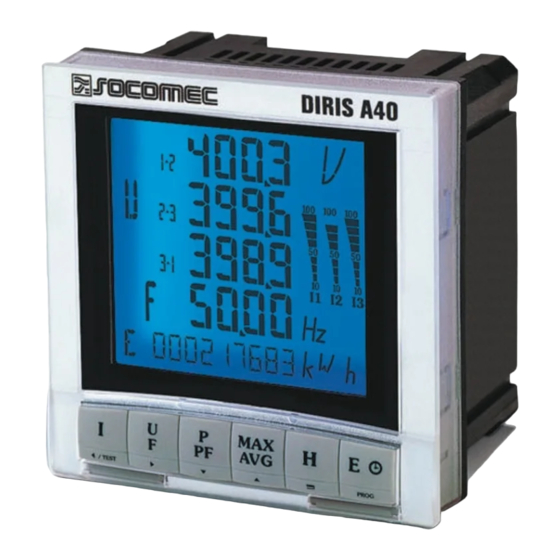

socomec diris a40 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. socomec Anleitungen
  4. Messgeräte
  5. Diris A40
  6. Bedienungsanleitung

socomec diris a40 Bedienungsanleitung

2 outputs kwh - kvarh - kvah
Vorschau ausblenden Andere Handbücher für diris a40:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DIRIS A40/A41
2 Outputs kWh - kvarh - KVAh
Notice d'utilisation
Operating instructions - Bedienungsanleitung
Istruzioni per l'uso - Gebruiksaanwijzing
Instrucciones de servicio - Manual de instruções
F
GB
D
I
NL
E
P

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für socomec diris a40

Inhaltszusammenfassung für socomec diris a40

  • Seite 1 DIRIS A40/A41 2 Outputs kWh - kvarh - KVAh Notice d’utilisation Operating instructions - Bedienungsanleitung Istruzioni per l’uso - Gebruiksaanwijzing Instrucciones de servicio - Manual de instruções...

  • Seite 2: Inhaltsverzeichnis

    KONFIGURATION ............7 TECHNISCHE DATEN ..........12 GLOSSAR DER ABKÜRZUNGEN ......14 OPERAZIONI PRELIMINARI ........4 PRESENTAZIONE ............5 INSTALLAZIONE ............6 PROGRAMMAZIONE ..........7 CARATTERISTICHE TECNICHE ......12 ELENCO DELLE ABBREVIAZIONI ......14 DIRIS A40/A41 - Ref.: 536045 A...
  • Seite 3 PROGRAMACIÓN ............7 CARACTERÍSTICAS TÉCNICAS ......13 LÉXICO DE LAS ABREVIACIONES ......15 OPERAÇÕES PRELIMINARES ........4 APRESENTAÇÃO ............5 INSTALAÇÃO ............. 6 PROGRAMAÇÃO ............7 CARACTERÍSTICAS TÉCNICAS ......13 LÉXICO DAS ABREVIATURAS ......... 15 DIRIS A40/A41 - Ref.: 536045 A...

  • Seite 4: Opérations Préalables

    DIRIS A40/A41 - 2 Outputs kWh - kvarh - KVAh OPÉRATIONS PRÉALABLES PRELIMINARY OPERATIONS - VORAUSGEHENDE KONTROLLEN - OPERAZIONI PRELIMINARI - VOORAGAANDE HANDELINGEN - OPERACIONES PREVIAS - OPERAÇOES PRELIMINARES Au moment de la réception du colis contenant Als u het pakket met de optie-module le module option, il est nécessaire de vérifi...

  • Seite 5: Présentation

    DIRIS A40/A41 - 2 Outputs kWh - kvarh - kVAh PRÉSENTATION PRESENTATION - PRODUKTDARSTELLUNG - PRESENTAZIONE - PRESENTATIE - PRESENTACIÓN - APRESENTAÇÃO Ce module option doit être connecté aux Deze optiemodule moet worden aangesloten DIRIS A40/A41 (réf. 4825 0A40, 4825 0A41, op de DIRIS A40/A41 (ref.

  • Seite 6: Installation

    Le DIRIS A40/A41 doit être hors tension. Anschluß This DIRIS A40/A41 must be switched off. Collegamento Der DIRIS A40/A41 darf nicht unter Spannung stehen. Aansluiting Il DIRIS A40/A41 deve essere fuori tensione. De DIRIS A40/A41 moet zonder spanning staan. Parte trasera El DIRIS A40/A41 deberá...

  • Seite 7: Programmation

    DIRIS A40/A41 - 2 Outputs kWh - kvarh - kVAh PROGRAMMATION PROGRAMMING - KONFIGURATION - PROGRAMMAZIONE - PROGRAMMERING - PROGRAMACIÓN - PROGRAMAÇÃO Previous menu - Vorhergenhendes Menü - Menu precedente - Menu voorgaand - Menú auterior - Menu precedente Menu précédent...
  • Seite 8 Tipo de la salida de impulsos n°1 Ejemplo: TYPE = ER (kvarh) Tipo de saída n°1 Exemplo: TYPE = ER (kvarh) x 1 (ER) x 2 (ES) x 3 (EA-) x 4 (ER-) x 5 (EA) confi rm DIRIS A40/A41 - Ref.: 536045 A...
  • Seite 9 DIRIS A40/A41 - 2 Outputs kWh - kvarh - kVAh PROGRAMMATION POIDS DE LA SORTIE IMPULSIONS N°1 - EXEMPLE : VAL = 100 (1 = 100 KVARH) Pulse output n°1 rate Example: VAL = 100 (1 = 100 kvarh) Ausgangsimpulswertigkeit n°1...
  • Seite 10 1 (200 ms) x 2 (300 ms) x 3 (400 ms) x 4 (500 ms) x 5 (600 ms) x 6 (700 ms) x 7 (800 ms) x 8 (900 ms) confi rm DIRIS A40/A41 - Ref.: 536045 A...
  • Seite 11 DIRIS A40/A41 - 2 Outputs kWh - kvarh - kVAh PROGRAMMATION PROGRAMMATION DE LA SORTIE IMPULSIONS N°2 - Procédez comme pour la sortie n°1 Pulse output n°2 programming Proceed as for output n°1 Konfi guration des Impulsausgangs N. 2 Verfahren Sie wie auch beim Ausgang N°1 Durata dell’...

  • Seite 12: Caractéristiques Techniques

    CSA-C22.2 No. 61010-1 Certifi cat N° de dossier UL : E257746 N° de rapport CSA DIRIS A20 : 1810571 N° de rapport CSA DIRIS A40 : 1810577 Reed relays max. 100 V DC - 0.5 A - 10 VA ≤ 10 N°...
  • Seite 13 DIRIS A40/A41 - 2 Outputs kWh - kvarh - kVAh CARACTÉRISTIQUES TECHNIQUES Relais reed max. 100 V DC - 0,5 A - 10 VA ≤ 10 Aantal handelingen Galvanische isolatie (AC isolatiespanning) 2,5 kV UL - CSA Approval Standard UL 61010-1 CSA-C22.2 No.

  • Seite 14: Lexique Des Abréviations

    Out 1… Out 2 Uscita impulsi 1 e 2 Durata dell’impulso TYPE Impostazione dell’uscita impulsi Energia attiva positiva (kWh+) Energia reattiva positiva(kvarh+) Energia apparente (kVAh) Energia attiva negativa (- kWh) Energia reattiva negativa (- kvarh) DIRIS A40/A41 - Ref.: 536045 A...
  • Seite 15 DIRIS A40/A41 - 2 Outputs kWh - kvarh - kVAh LEXIQUE DES ABRÉVIATIONS Impulsgewicht Out 1… Out 2 Impulsuitgang 1 en 2 Impulsduur TYPE Impulsgewicht Actieve positieve energie (kWh+) Reactieve positieve energie (kvarh+) Schijnbare energie (kVAh) Actieve negatieve energie (- kWh)
  • Seite 16 F - 67235 Benfeld Cedex - FRANCE Tel. +33 (0)3 88 57 41 41 - Fax +33 (0)3 88 74 08 00 scp.vex@socomec.com www.socomec.com This document is not contractual. SOCOMEC reserves the right to modify features without prior notice in view of continued improvements.
