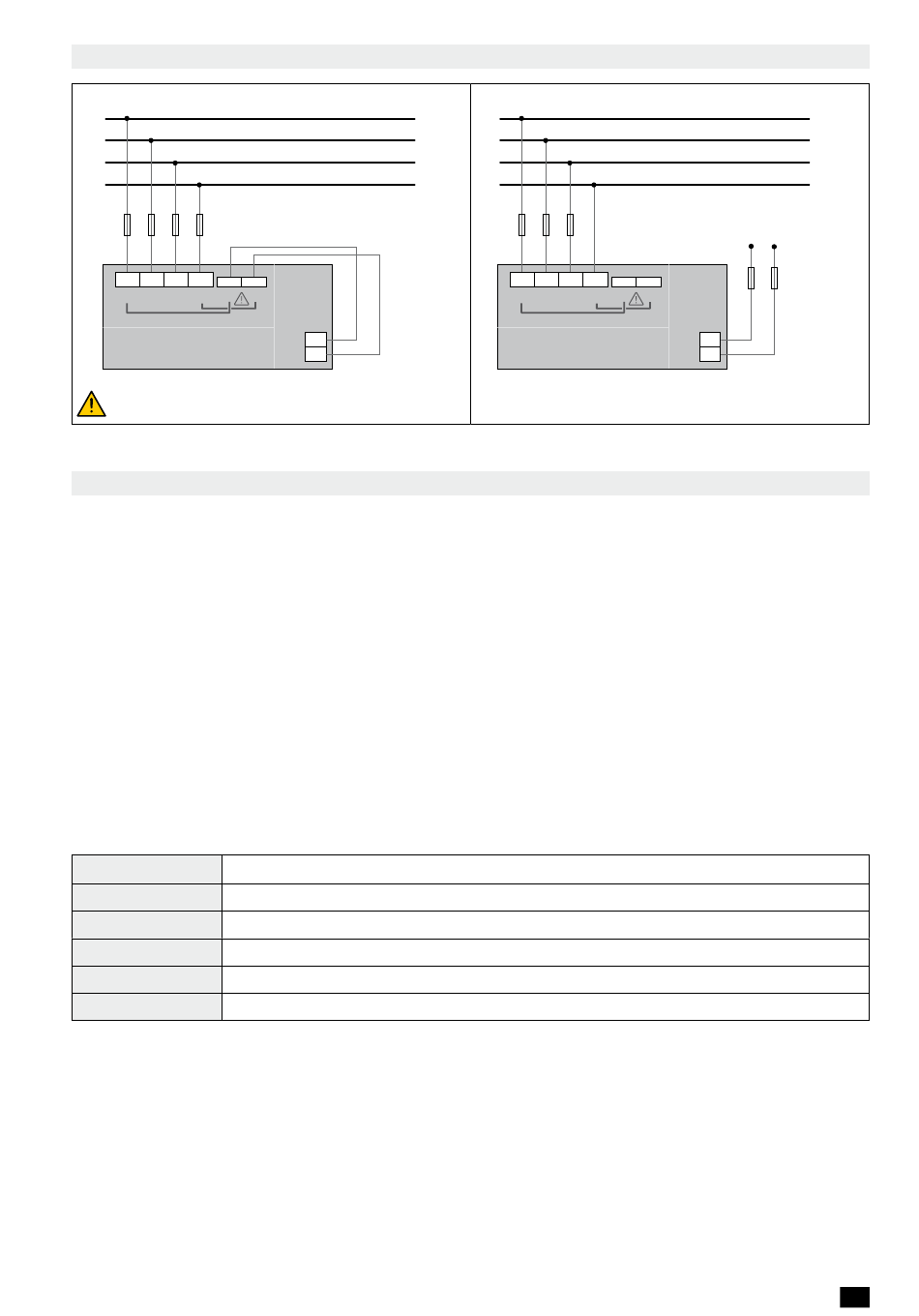

6.3. Verdrahtung der hilfsversorgung
redundante stromversorgung
L1
L1
L2
L2
L3
L3
N
N
*
*
V1
V1
V2
V2
V3
V3
VN
VN
V1
V1
Sicherung 0,5 A gG / BS 88 2A gG / 0,5 A class CC
Bei der Konfiguration für die redundante Stromversorgung muss die
Sicherung auf dem Neutralleiter liegen.
6.4. anschluss an stromnetz und lasten
DIRIS B-30 kann bei einphasigen, zweiphasigen oder dreiphasigen Netzen gleichermaßen eingesetzt werden.
So werden unterschiedliche Lasten gleichzeitig gemessen, was für eine äußerst flexible Einrichtung in der Anlage
sorgt. Die Lasten werden mithilfe mehrerer Arten von Stromsensoren (durchsteckbar, teilbar, Rogowski) gemessen,
die gemäß der Art der Anwendung ausgewählt werden. Die Verbindung zwischen DIRIS B-30 und seinem
zugehörigen Stromsensor erfolgt mithilfe von Kabeln mit RJ12-Steckverbindern. Diese Anschlüsse ermöglichen
eine schnelle, werkzeuglose und völlig sichere Montage ohne das Risiko einer Verpolung des Anschlusses und
bieten darüber hinaus die automatische Erkennung des angeschlossenen Stromsensors.
Außerdem ist DIRIS B-30 in der Lage, die meisten der zu messenden Lasttypen (einphasig, dreiphasig mit oder
ohne Neutralleiter) zu identifizieren, indem es 1, 2, 3 oder 4 Stromsensoren für symmetrische oder asymmetrische
Lasten verwendet. Es können mehrere Lasten gleichzeitig gemessen werden.
Die Genauigkeit der gesamten Messkette aus DIRIS B-30 + Stromsensoren ist gewährleistet. Zur Gewährleistung
dieser Genauigkeit müssen SOCOMEC-Kabel oder gleichwertige Kabel zu den Stromsensoren verwendet werden.
6.4.1. Entsprechend dem Netztyp konfigurierbare Lasten
Die nachfolgende Tabelle bietet einen Überblick über die Lasten, die entsprechend dem Netztyp der Anlage
konfiguriert werden können.
Netztyp
Konfigurierbare Last
1P+n
1P+N – 1CT
2P – 1CT
2P
2P+n
2P+N – 2CT / 2P – 1CT / 1P+N – 1CT
3P
3P – 3CT / 3P – 2CT / 3P – 1CT
3P+N – 4CT / 3P+N – 3CT / 3P+N – 1CT / 3P – 3CT / 3P – 2CT / 3P – 1CT / 1P+N – 1CT
3P+N
DIRIS B-30 - 542 869 A - SOCOMEC
VN
VN
L
L
N
N
110-230VAC
110-230VAC
12VDC
12VDC
1
1
2
2
separate stromversorgung
L1
L1
L2
L2
L3
L3
N
N
*
*
V1
V1
V2
V2
V3
V3
VN
VN
V1
V1
VN
VN
Sicherung 0,5 A gG / BS 88 2A gG / 0,5 A class CC
NC
NC
110-230VAC
110-230VAC
*
*
L
L
N
N
10-30VDC
10-30VDC
1
1
2
2
