8. status-leDs unD automatisChe aDressierunG

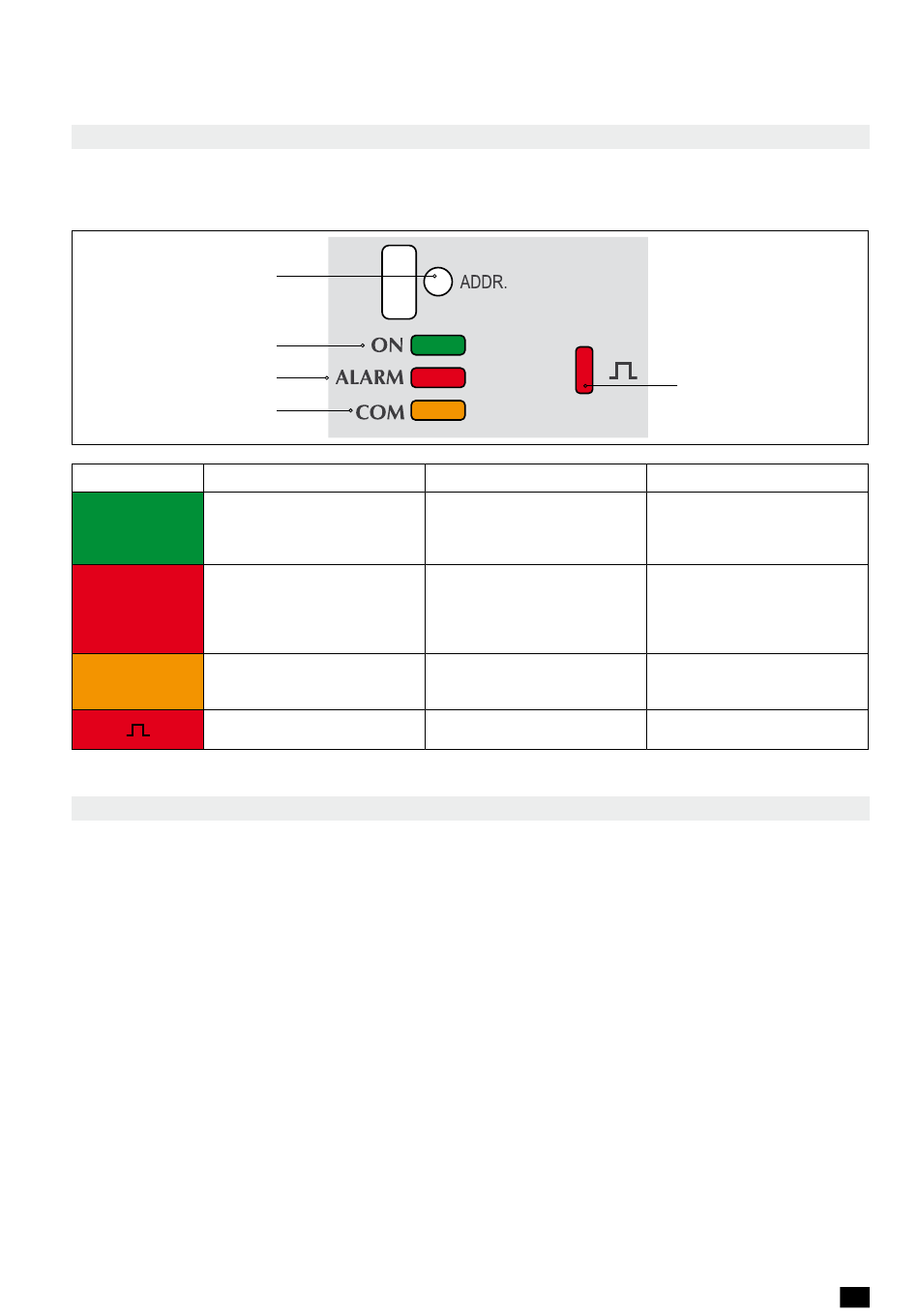

8.1. status-lEDs
Mithilfe von LEDs kann jederzeit der Status des Geräts abgelesen werden.
Die Adressiertaste ermöglicht die automatische Zuteilung einer Modbus-Adresse über das Gateway.
Adressiertaste
Stromversorgung
Alarm
RS-Kommunikation
Status der LED
In Betrieb
on
Ein technischer Alarm (digital/
analog...) ist aktiv (prioritär bei
alarm
gleichzeitigem Inbetriebnahme-
Alarm)
Adressierproblem.
Com
8.2. automatische adressierung
Der Modus zur automatischen Adressierug ermöglicht eine automatische Zuweisung der Adressen zu den am
Gateway angeschlossenen Geräten. Dieser Modus ist ausschließlich mit den PMD vom Typ DIRIS G-30 und
Digiware kompatibel. Die Zuweisung der Adressen erfolgt bei den anderen PMD (DIRIS A) und den Zählern
(COUNTIS) manuell.
Es stehen drei Modi zur Verfügung:
• Modus 1 – Automatische Erkennung und automatische Adressierung
• Modus 2 – Automatische Erkennung und Auswahl der Adressen
• Modus 3 – Automatische Erkennung und Auswahl der Adressen aufgrund der Seriennummer
Der Modus 1 ist manuell (siehe nachfolgende Beschreibung).
Die Modi 2 und 3 werden über einen mit Easy Config ausgestatteten PC ausgeführt. Diese beiden Modi sind in der
Gebrauchsanweisung von Easy Config beschrieben.
DIRIS B-30 - 542 869 A - SOCOMEC
Leuchten
10 Sekunden – Auf Anforderung
durch einen Modbus-Befehl
zur Identifizierung des Geräts
(entfernter Bildschirm, ...)
Mindestens ein Inbetriebnahme-
Alarm ist aktiv (Stromsensor
getrennt, schlechte V/I-
Anpassung, ...)
Adresse OK
-
Messtechnik
Blinken
1 Sekunde beim Starten
1 Sekunde beim Starten
1 Sekunde beim Starten und
wenn ein erhaltener Datenblock
verarbeitet wird
-
Entspricht der metrologischen
Impulswertigkeit
Impulse
DE
33
