4.4. zugehörige stromsensoren

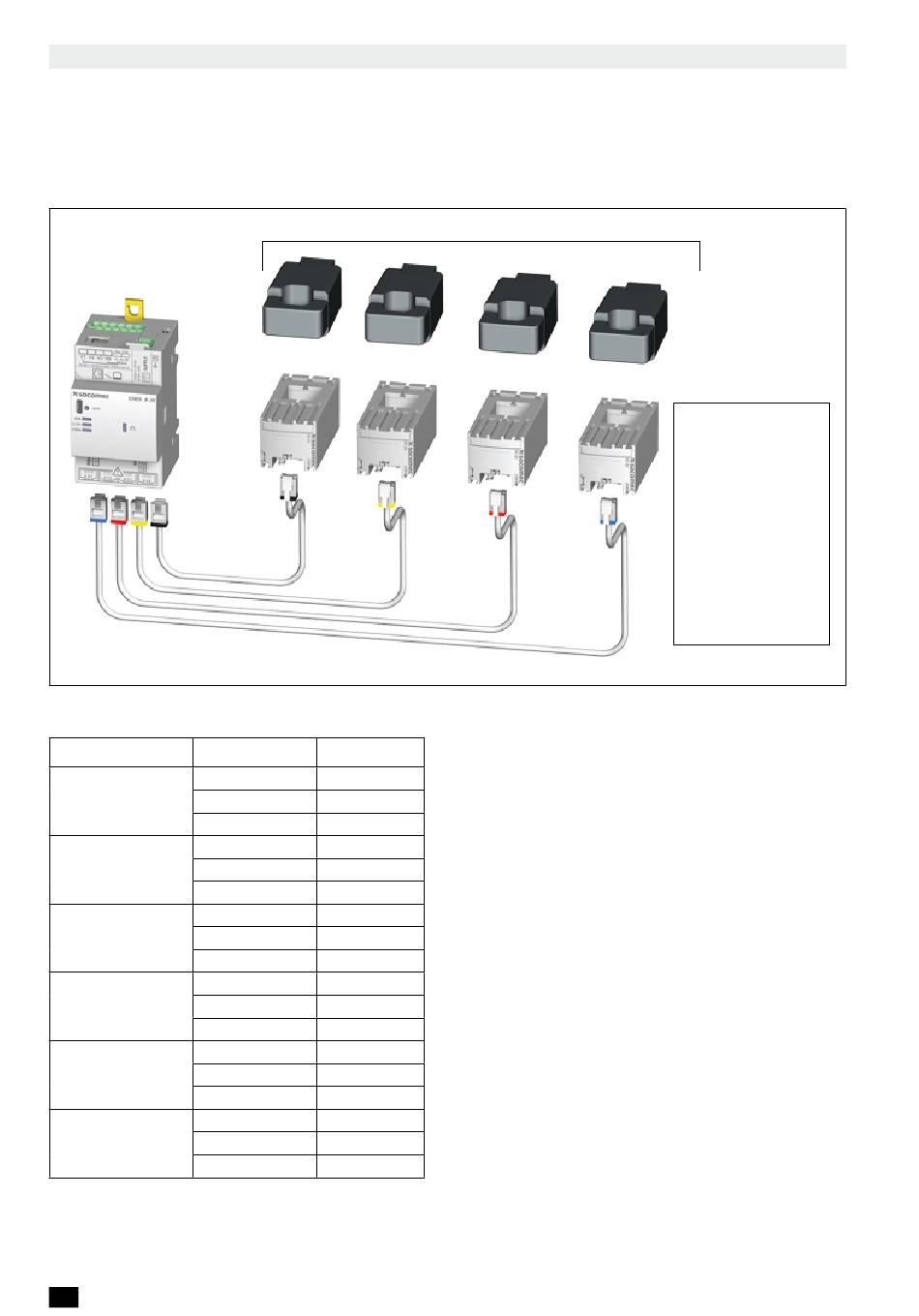

Zu DIRIS B-30 gehören verschiedene Typen von Stromsensoren: Kabeldurchführung- (TE), teilbare (TR) und
adaptive (TF) Stromsensoren. Die Verschiedenheit dieser Sensoren erlaubt die Anpassung an alle Arten von neuen,
bestehenden oder provisorischen Anlagen. Sie alle verwenden eine spezifische Verbindung. Dieser Verbindungstyp
ermöglicht einen schnellen Anschluss ohne Verdrahtungsfehler. Größe und Typ des Stromsensors werden von
DIRIS B-30 erkannt. Außerdem gewährleistet die Kombination aus DIRIS B-30 + Stromsensor die Genauigkeit der
gesamten Messkette.
DIRIS B-30
anschlusskabel der stromsensoren mit farbcodierung:
Länge (m)
0,1
0,2
0,3
0,5
1
2
Bei Verwendung von den SOCOMEC-Kabeln oder gleichwertigen Kabeln müssen die in den Empfehlungen
genannten Spezifikationen sowie eine maximale Länge von 10 Metern eingehalten werden.
12
DE
Adaptive Stromsensoren TE / TR / TF
Menge
Best.-Nr.
3
4829 0580
4
4829 0585
6
4829 0590
3
4829 0581
4
4829 0586
6
4829 0591
3
4829 0582
4
4829 0587
6
4829 0592
3
4829 0595
4
4829 0596
6
4829 0597
3
4829 0583
4
4829 0588
6
4829 0593
3
4829 0584
4
4829 0589
6
4829 0594
Empfehlungen:
- Verwenden Sie für
die Verdrahtung der
Stromsensoren die
Socomec-Kabel oder
gleichwertige Kabel
folgenden Typs: RJ12,
gerade, verdrillte
Doppelleitungen, nicht
abgeschirmt, 300 V Cat.
III., -40 / +85 °C nach
IEC 61010-1 Ausg. 3.0.
- Es wird empfohlen,
die Stromsensoren in
derselben Richtung zu
montieren.
