6.2. anschluss der stromsensoren

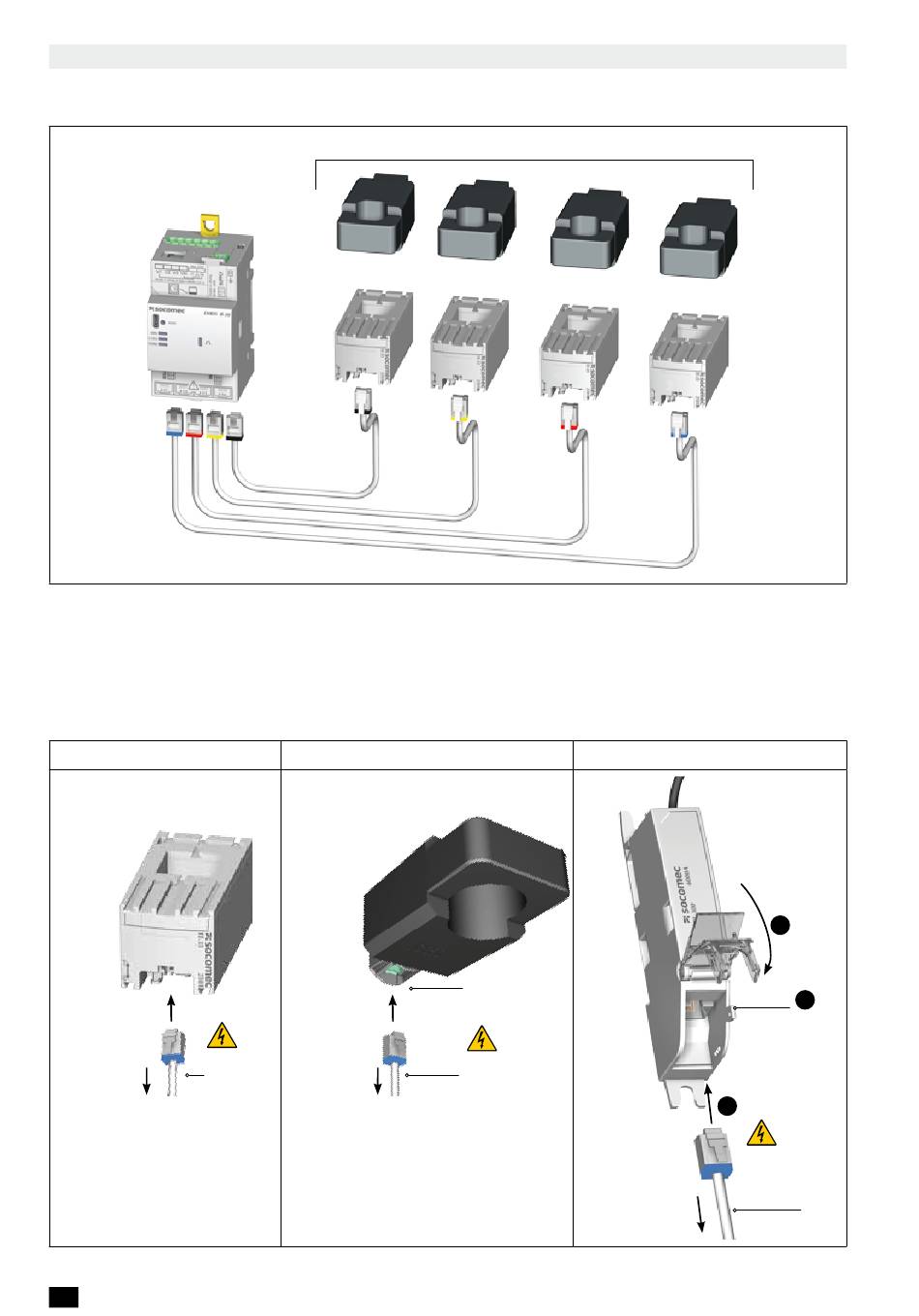

6.2.1. Anschlussplan
DIRIS B-30
Empfehlungen:
- Verwenden Sie für die Stromsensoren die Socomec-Kabel oder gleichwertige Kabel folgenden Typs: RJ12 gerade,
verdrillte Doppelleitungen, nicht abgeschirmt, 300V Cat.III. -40 / +85 °C.
- Es wird empfohlen, die Stromsensoren in derselben Richtung zu montieren.
6.2.2. Detail der Anschlüsse je nach Stromsensor
te
Click !
PMD
DIRIS B
DIRIS Digiware
26
DE
tr
Socomec-
PMD
Kabel für
DIRIS B
Strom-
DIRIS Digiware
sensoren
Adaptive Stromsensoren TE / TR / TF
TF
Nicht mit
gefährlichen
Spannungen in
Kontakt bringen
Socomec-
Kabel für
Strom-
sensoren
2
Plombierung
der Kappe
1
Click !
Socomec-
Kabel für
Strom-
sensoren
PMD
DIRIS B
DIRIS Digiware
DIRIS B-30 - 542 869 A - SOCOMEC
