- Seite 1 COUNTIS E23/E24 Wirkenergiezähler für dreiphasige Netze Direktanschluss, 63A, MODBUS Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
..............15 COUNTIS E23/E24 - Best.-Nr.: 542 103 A... -
Seite 3: Dokumentation
COUNTIS E23/E24 MODBUS 1. Dokumentation Alle Dokumente zum COUNTIS E23/E24 stehen im Internet und folgender Adresse zur Verfügung: www.socomec.com/en/countis-e2x 2. Gefahren- und Vorsichtshinweise Die Montage muss von einem Fachmann vorgenommen werden. Werden die Anweisungen der vorliegenden Anweisung nicht beachtet, entfällt die Haftung des Herstellers. -
Seite 4: Vorstellung

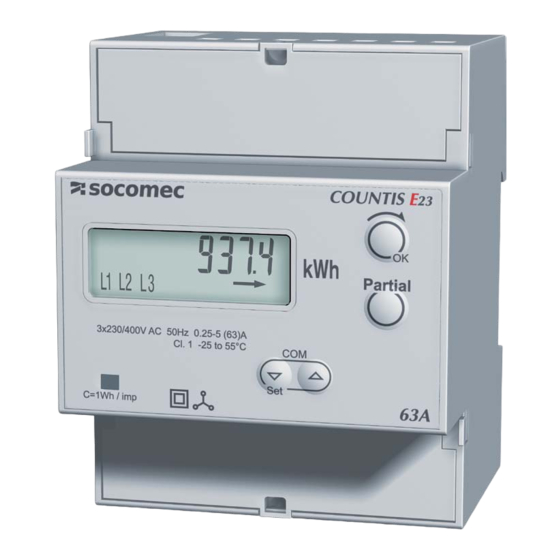

4. Vorstellung Die COUNTIS E23 und E24 sind modulare, aktive Wirkenergiezähler für die Anzeige von kWh. Sie sind für Drehstromnetze und den direkten Anschluss bis 63 A vorgesehen. Sie sind mit einem MODBUS-Kommunikationsbus ausgestattet. 4.1. Hauptfunktionen • Messung der Gesamt- und Teilwirkenergie Ea+ / Ea- • Management der zwei Tarife: T1 / T2 • M essung der über die Kommunikationsleitung zugänglichen elektrischen Parameter... -
Seite 5: Installation
5.2. Abmessungen (mm) 5.3. Klemmen flexible 1,5 bis 2,5 starr 1 bis 4 mm 0,35 in / 9 mm 0,8 nm flexibel oder starr 1,5 bis 35 mm 0,61 in / 15,5 mm 2 nm COUNTIS E23/E24 - Best.-Nr.: 542 102 A... -
Seite 6: Anschlüsse
120Ω - + 230 VAC 0 VAC -> Tarif 1 120Ω - + 230 VAC -> Tarif 2 (Wechsel des Tarifs über MODBUS bei COUNTIS E23). MODBUS Aktivierung des 120 Ohm-Abschlusswiderstands durch Verbindung der Klemmen 4 und 5. NG (nicht angeschlossen). Netz : Phaseneingang ... -
Seite 7: Modbus-Kommunikation
Anzahl der zu lesenden CRC 16 Wörter 1 Byte 1 Byte 2 Byte 2 Byte 2 Byte 6.4. Kommunikationstabelle Die Kommunikationstabellen und alle entsprechenden Erklärungen stehen auf der Seite Dokumentation der COUNTIS E23/E24 im Internet unter folgender Adresse zur Verfügung: www.socomec.com/en/countis-e2x COUNTIS E23/E24 - Best.-Nr.: 542 102 A... -
Seite 8: Programmierung
4 Sekunden lang gedrückt halten) Zu ändernder Wert Den Wert bestätigen > 4 Sek. 7.2. Übersicht über das Programmiermenü Wenn die Taste 4 Sekunden lang gedrückt wird, geht das Gerät in den Programmiermodus. Die verschiedenen Bildschirme sind in folgender Sequenz aufrufbar: Programmiermodus Primäradresse Kommunikationsgeschwindigkeit COUNTIS E23/E24 - Best.-Nr.: 542 103 A... -
Seite 9: Detaillierte Übersicht Über Das Modbus-Programmiermenü
COUNTIS E23/E24 MODBUS 7.3. Detaillierte Übersicht über das MODBUS-Programmiermenü Primäradresse Sek. Sek. Kommunikations- geschwindigkeit Sek. Sek. COUNTIS E23/E24 - Best.-Nr.: 542 102 A... -
Seite 10: Verwendung
Tarif T2 Tarif T2 Ea+ (kWh) Ea+ (kWh) ______________ ______________ Tarif T2 Tarif T2 Ea- (kWh) Ea- (kWh) ______________ ______________ Primäradresse MODBUS ______________ Kommunikations- geschwindigkeit ______________ Softwareversion ______________ "Checksum"- Softwareversion ______________ Überprüfung des Displays COUNTIS E23/E24 - Best.-Nr.: 542 103 A... -
Seite 11: Detailansicht Der Menüs
Ea- (kWh) Tarif T1/T2* * Je nach aktueller Energieart und Tarif Ea- (kWh) Tarif T1/T2* oder Ea+ (kWh) Tarif T1/T2* * Je nach aktueller Energieart und Tarif MODBUS Softwareversion Überprüfung der "Checksum"-Software Überprüfung des Displays COUNTIS E23/E24 - Best.-Nr.: 542 102 A... -
Seite 12: Detailansicht "Teilenergien
Ea+ Teil (kWh) Tarif T1/T2 oder Ea- Teil (kWh) Tarif T1/T2 8.3. Detailansicht der Rücksetzung der "Teilenergien" Sek. Zurücksetzen von Ea+ Teil (kWh) Tarif T1/T2 Sek. oder Zurücksetzen von Menu Ea- Teil (kWh) Tarif T1/T2 COUNTIS E23/E24 - Best.-Nr.: 542 103 A... -
Seite 13: Diagnosemeldung
(Achtung: Die Messung kann fehlerhaft sein). 9.3. Fehlfunktionen • Wenn diese Meldungen angezeigt werden, hat der Zähler eine Störung und muss ausgetauscht werden. 10. Hilfe Ursachen Lösungen Am Display werden nicht alle Phasen Prüfen Sie die Anschlüsse angezeigt Am Display werden vertauschte Phasen Prüfen Sie die Konfiguration der des Netzes angezeigt Fehlermeldungen Prüfen Sie, ob der Zähler richtig funktioniert COUNTIS E23/E24 - Best.-Nr.: 542 102 A... -
Seite 14: Technische / Elektrische Daten
Umgebungsbedingungen Mechanische Umgebungsbedingungen Elektromagnetische Umgebungsbedingungen Betriebstemperatur -25 ... +55 °C Lagerungstemperatur -25 ... +70 °C Relative Luftfeuchtigkeit ≤80 % Schwingungsamplitude 50 Hz ±0,075 mm Schutzgrad IP51(*)/IP20 (*) Bei Einbau in einem Schrank mit Mindestschutzgrad IP51. COUNTIS E23/E24 - Best.-Nr.: 542 103 A... -
Seite 15: Mid-Konformität
D ie über den Kommunikationsbus übertragenen Daten haben nur Informationscharakter und sind rechtlich nicht verbindlich. D ie Nennbetriebsbedingungen, unter denen die MID-Konformität gewährleistet ist, können den Tabellen der technischen Daten entnommen werden. Die MID-Konformitätserklärung des COUNTIS E24 kann im Internet abgerufen werden: www.socomec.com/en/countis-e2x COUNTIS E23/E24 - Best.-Nr.: 542 102 A... - Seite 16 Socomec ganz in Ihrer Nähe In DEUTSChLAnD In ÖSTERREICh SOCOMEC GmbH Vertriebskontakt Am Hardtwald 11 Tel. +43 (0) 512 304 161 0 D - 76275 Ettlingen Fax +43 (0) 512 304 161 13 Tel. +49 (0) 7243 65 29 2 0 info.scp.at@socomec.com...
