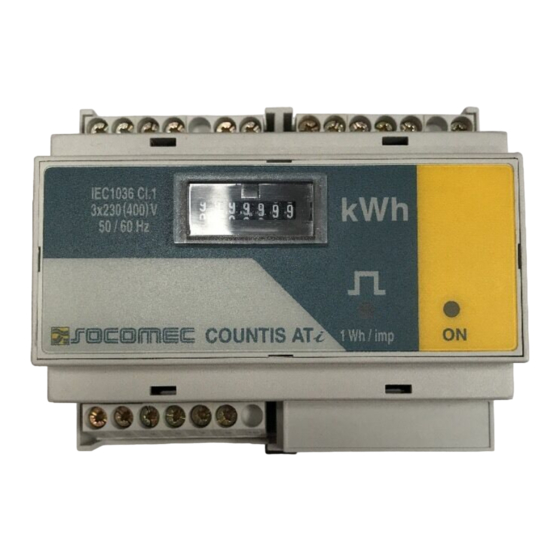

socomec COUNTIS AT Bedienungsanleitung
Verwandte Anleitungen für socomec COUNTIS AT
Inhaltszusammenfassung für socomec COUNTIS AT
-
Seite 2: Inhaltsverzeichnis
OPÉRATIONS PRÉALABLES ____________________ 4 INFORMATIONS GÉNÉRALES___________________ 4 PRESENTATION _______________________________ 4 INSTALLATION ________________________________ 5 Environnement climatique Raccordement Consignes de sécurité ALIMENTATION AUXILIAIRE ____________________ 6 RÉSEAU_______________________________________ 6 SORTIE À ÉMETTEUR D’IMPULSION ____________ 6 PROGRAMMATION ____________________________ 7 CARACTÉRISTIQUES TECHNIQUES _________ 8 - 9 PRELIMINARY OPERATIONS __________________10 GENERAL INFORMATIONS ____________________ 10 PRESENTATION ______________________________ 10... -
Seite 16: Vorausgehende Kontrollen
Betriebsanzeige als LED (EIN/AUS) COUNTIS AT rote LED* 1 2 3 4 5 6 7 8 Konfigurationsmicroschalter * blinkt oder aus: Energie (1Wh/imp) an: schlechter Anschluß der Stromwandler oder Vertauschung Spannung / Strom SOCOMEC - Réf. : 875 503D... -
Seite 17: Installation
• Netzfrequenz: 50 oder 60 Hz • Eine Dauerwechselspannung an den Spannungseingängen von 500 V AC Phase/Phase oder 289 V AC zwischen Phase und Null • ein Maximaldauerstrom von 7A (Anschluß ausgehend vom Stromwandlerausgang). SOCOMEC - Réf. : 875 503D... -
Seite 18: Hilfsspannung
0,5 A 0,5 A 3 LEITER MIT 3 STROMWANDLERN 4 LEITER MIT 3 STROMWANDLERN Sicherungen Sicherungen 0,5 A 0,5 A IMPULSAUSGANG Option: 2ter Ausgang an den Anschlußklemmen 20 und 21 Externer Zähler externe Versorgung SOCOMEC - Réf. : 875 503D... -
Seite 19: Programmierung
Einheit 100 Wh STROMWANDLERVERHÄLTNIS 1 kWh 10 kWh Stromwandlerverhältnis SW/5 100 kWh Netzart 3 oder 4 Leiter ungleich belastet 3 oder 4 Leiter gleich belastet 1000 1200 1250 1500 1750 2000 2500 3000 4000 SOCOMEC - Réf. : 875 503D... -
Seite 20: Technische Daten
• permanent: 7A • kurzzeitig: 10A während 1 Sekunde SPANNUNGSEINGÄNGE Meßbereich: • zwischen zwei Phasen: 90 bis 500 V AC • zwischen Phase und Null: 51 bis 289 V AC permanente Überlast: 289 V AC (Phase/Null) SOCOMEC - Réf. : 875 503D... -
Seite 21: Instalacion
Relativ zur Genauigkeit der Wirkenergie: • IEC 1036 in Klasse 1 für ATi und Klasse 2 für AT Relativ zur CE-Markierung: • EN 50081-2 • EN 50082-2 • IEC 1000-4-2/3-4-5-6-8-11 Relativ zur Betriebsbedingung • IEC 68-2-11/30 SOCOMEC - Réf. : 875 503D...
