6.5. anschluss der funktionserde
Es wird empfohlen, die Funktionserde anzuschließen, um eine optimale Messgenauigkeit und ein besseres
L
Emissionsvermögen / eine bessere Immunität für die elektromagnetische Verträglichkeit zu gewährleisten (Klasse B,
N
leitungsgebundene Emissionen).
110-230VAC

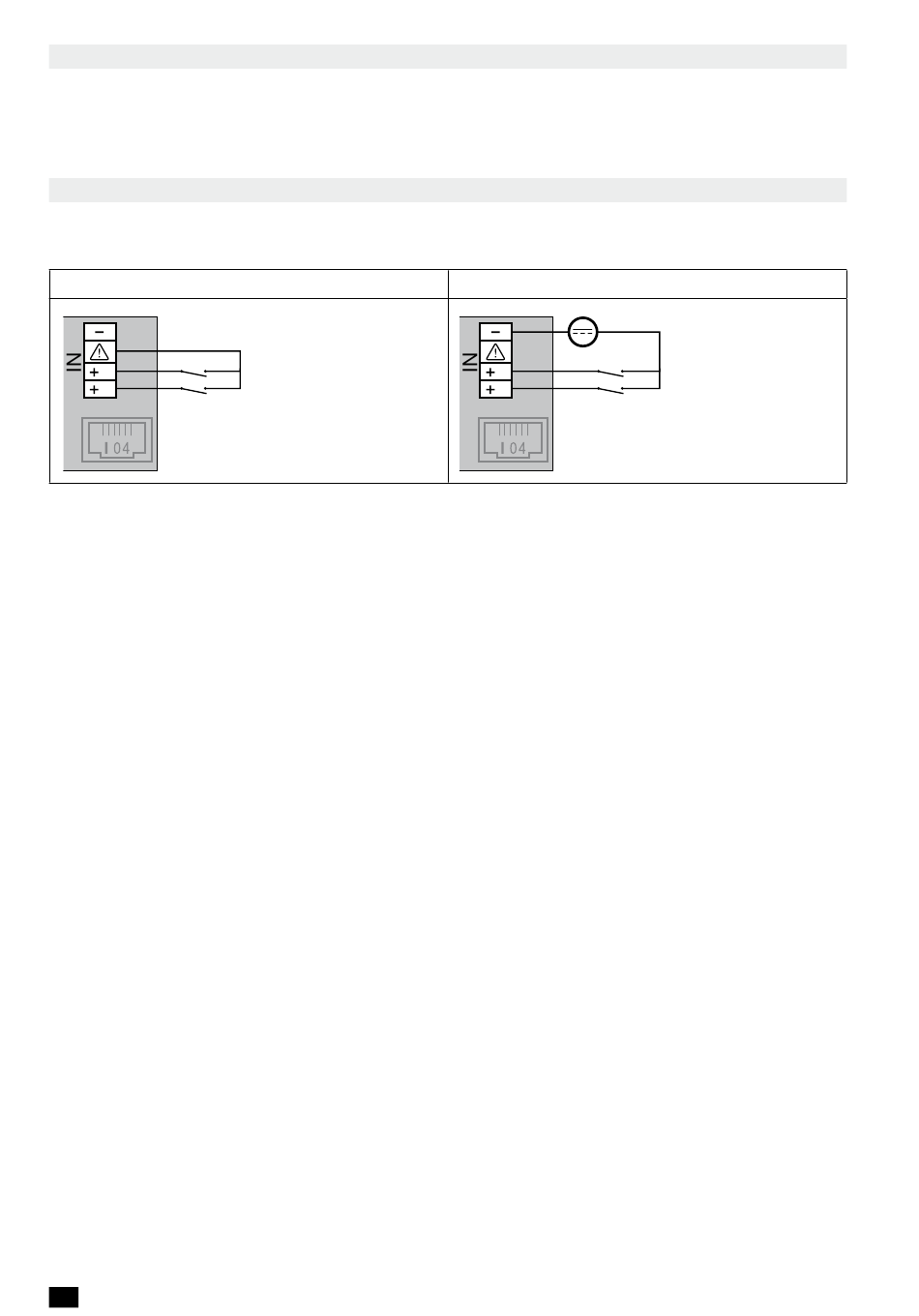

6.6. anschluss der Eingänge
An DIRIS B-30 stehen zwei digitale Eingänge zur Verfügung. Diese Eingänge können mit oder ohne externe
Stromversorgung verwendet werden.
2 vom Gerät gespeiste eingänge
12VDC
12VDC
1
2
30
DE
V1
V2
V3
VN
V1
V2
V1
NC
NC
V3
VN
VN
V1
VN
L
N
2 eingänge mit externer stromversorgung
10-30VDC
1
2
*
*
L
N
10-30VDC
1
2
DIRIS B-30 - 542 869 A - SOCOMEC
