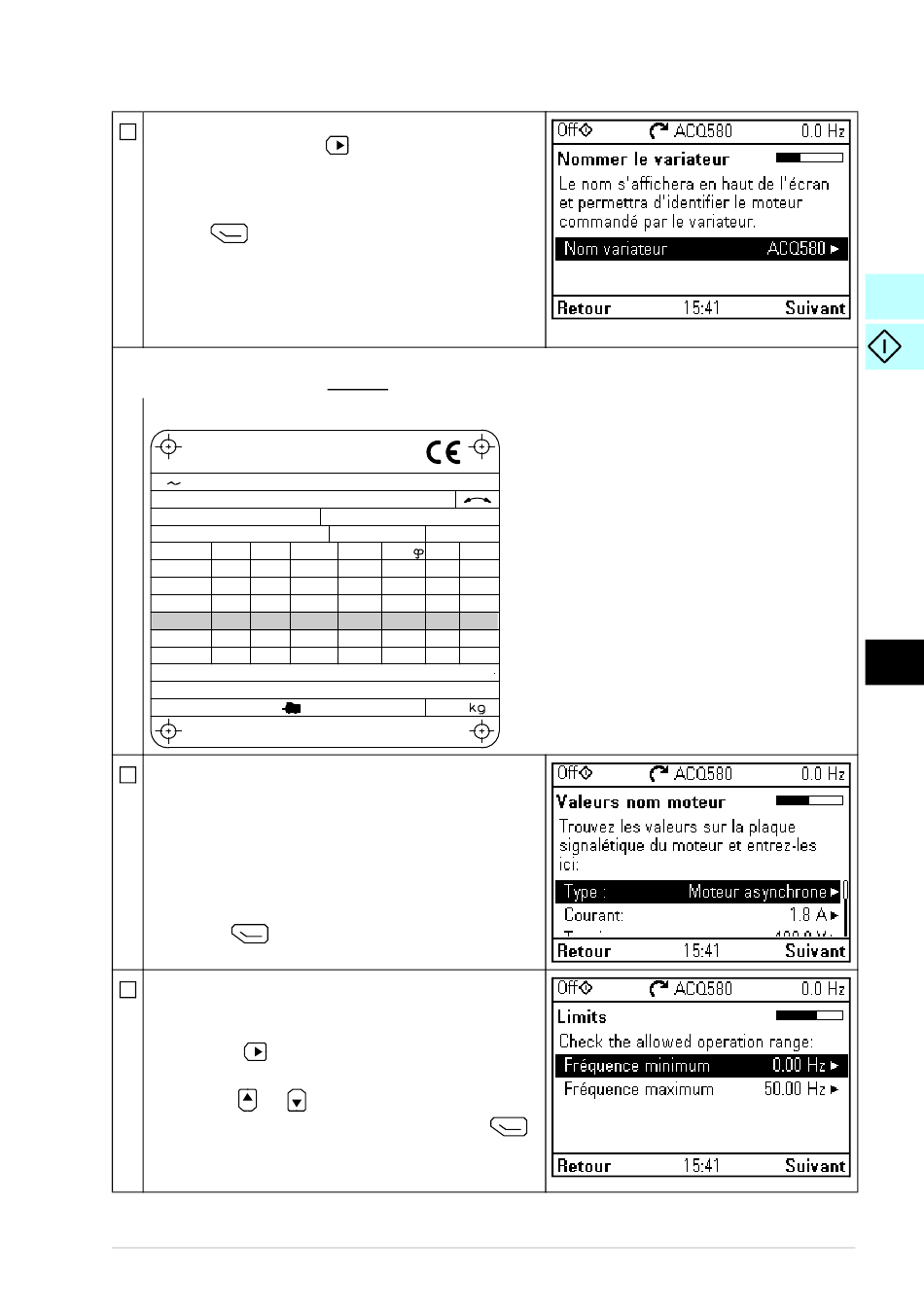

Pour donner un nom au variateur (qui s'affichera
en haut), appuyez sur
Si vous souhaitez conserver le nom préréglé
(ACQ580), passez directement à la configuration
des valeurs nominales du moteur en enfonçant la
touche (Suivant).
Pour en savoir plus sur la saisie de texte, cf.
manuel anglais ACQ580 firmware manual
(3AXD50000035867).
Nommez le variateur, par exemple, «Moteur 1».
Reportez-vous à la plaque signalétique du moteur pour régler les valeurs nominales du
moteur. Entrez les valeurs exactes de la plaque signalétique du moteur.
Exemple de plaque signalétique d'un moteur asynchrone :
ABB Motors
3 motor
M2AA 200 MLA 4
IEC 200 M/L 55
Hz kW
V
690 Y 50 30
400 D 50 30
660 Y
50
30
380 D 30
50
50
415 D 30
35
440 D
60
Cat. no
3GAA 202 001 - ADA
6312/C3
Assurez-vous que les données moteur sont cor-
rectes. Les valeurs sont préréglées en fonction de
la taille de l'appareil mais vous devez vérifier
qu'elles correspondent bien au moteur.
Commencez par le type de moteur.
Les réglages du cos Φ nominal et du couple
nominal sont facultatifs.
Enfoncez (Suivant) pour continuer.
Modifiez les unités présentées sur la micro-console
si nécessaire.
• Pour modifier une ligne en surbrillance, enfoncez
la touche .
• Faites défiler le contenu de l'affichage avec les
touches et
Pour passer à l'écran suivant, appuyez sur
(Suivant).
.
No
Ins.cl. F
IP 55
IA/IN t E/s
r/min A
cos
1475 32.5 0.83
56
1475 0.83
1470 34 0.83
1470 59 0.83
1475 54 0.83
59 0.83
1770
6210/C3 180
IEC 34-1
.
