154 RU – R5 Краткое руководство по монтажу

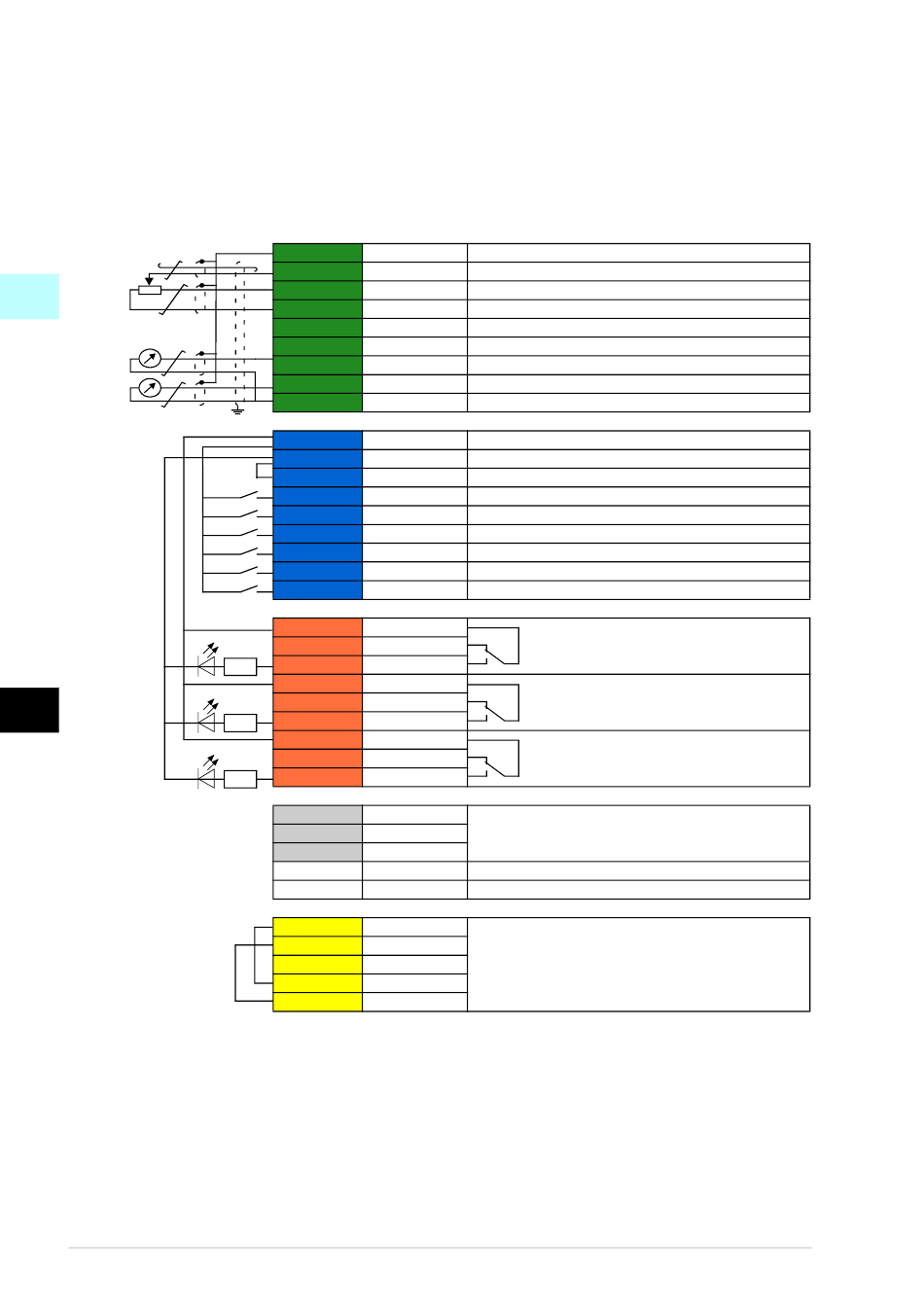

Стандартные подключения входов/выходов
Ниже показано подключение входов/выходов, используемое в конфигурации по
умолчанию.
R0-
R4
1...10 кОм
R5
R6-
R9
макс.
500 Ом
DA
DE
ES
FI
RU
FR IT
NL
PL
PT
RU
SV
TR Общая нагрузочная способность выхода вспомогательного напряжения +24 В (X2:10)
составляет 6,0 Вт (250 мА / 24 В=).
Сечение проводов:
ZH
2
0,2...2,5 мм : Клеммы +24 В, DGND, DCOM, B+, A-, DGND, Внеш. 24 В
2
0,14...1,5 мм : Клеммы DI, AI, AO, AGND, RO, STO
Моменты затяжки: 0,5...0,6 Н·м
X1 Опорное напряжение и аналоговые входы и выходы
1 SCR
2 AI1
3 AGND
4 +10 V
5 AI2
6 AGND
7 AO1
8 AO2
9 AGND
X2 и X3 Выход вспомогательного напряжения и программируемые цифровые входы
10 +24V
11 DGND
12 DCOM
13 DI1
14 DI2
15 DI3
16 DI4
17 DI5
18 DI6
X6, X7, X8 Релейные выходы
19 RO1C
20 RO1A
21 RO1B
22 RO2C
23 RO2A
24 RO2B
25 RO3C
26 RO3A
27 RO3B
X5 Встроенная шина Fieldbus
29 B+
30 A-
31 DGND
S4 TERM
S5 BIAS
X4 Безопасное отключение крутящего момента
34 OUT1
35 OUT2
36 SGND
37 IN1
38 IN2
Экран сигнального кабеля
Задание выходной частоты/скорости вращения: 0...10 В
Общий аналоговых входов
Опорное напряжение 10 В=
Фактическая обратная связь: 0...10 В
Общий аналоговых входов
Выходная частота: 0...10 В
Выходной ток: 0...20 мА
Общий аналоговых выходов
Выход вспомогательного напряжения +24 В=, не более 250 мА
Общий выхода вспомогательного напряжения
Общий для всех цифровой вход
Стоп (0)/Пуск (1)
Не настроено
Выбор фиксированной частоты/скорости
Не настроено
Не настроено
Не настроено
Готов к пуску
250 В~ / 30 В=
2 А
Работа
250 В~ / 30 В=
2 А
Отказ (-1)
250 В~ / 30 В=
2 А
Встроенная шина Fieldbus, EFB (EIA-485)
Выключатель оконечной нагрузки
Выключатель резистора смещения
Безопасное отключение крутящего момента. Соединение
выполняется на заводе-изготовителе. Для пуска привода
необходимо замкнуть обе цепи. См. главу The Safe torque off
function (Функция безопасного отключения крутящего момента)
в документе ACQ580-01 (0.75 to 250 kW) hardware manual
(код английской версии 3AXD50000035866).
