Technische Information

Modell
Anschlussmaße
Max. Pumpendrehzahl
Medium
Enddruck
Max. Einlassdruck
Max. Auslassdruck
Einlassstutzen
Auslassstutzen
Gasballast
Umgebende Betriebstemperatur
Lagertemperatur
Motornennleistung
Betriebsspannungen
Arbeitsstrom
Motor-Überhitzungsschutz
Betriebsdrehzahl
Kühlsystem
Gewicht
Leckrate (Auslass und Gasballast abgedichtet)
Schwingungsentwicklung am Einlass, gem.
ISO 10816-1
Geräuschentwicklung, gem. ISO 11201
Installation
IDP-3 Trockenlaufende Scroll-Vakuumpumpe

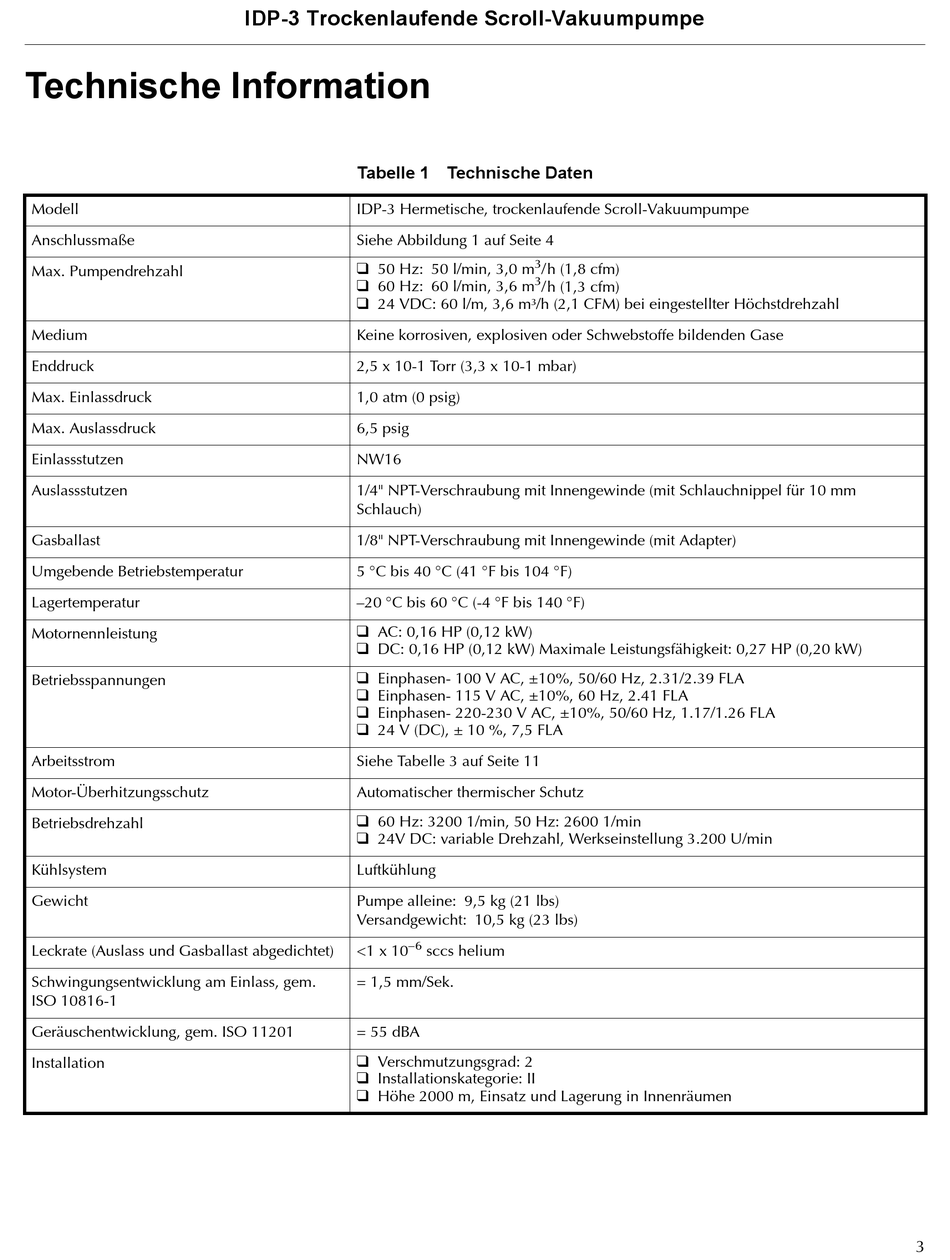

Tabelle 1 Technische Daten
IDP-3 Hermetische, trockenlaufende Scroll-Vakuumpumpe
Siehe Abbildung 1 auf Seite 4
❑ 50 Hz: 50 l/min, 3,0 m
❑ 60 Hz: 60 l/min, 3,6 m
❑ 24 VDC: 60 l/m, 3,6 m³/h (2,1 CFM) bei eingestellter Höchstdrehzahl
Keine korrosiven, explosiven oder Schwebstoffe bildenden Gase
2,5 x 10-1 Torr (3,3 x 10-1 mbar)
1,0 atm (0 psig)
6,5 psig
NW16
1/4" NPT-Verschraubung mit Innengewinde (mit Schlauchnippel für 10 mm
Schlauch)
1/8" NPT-Verschraubung mit Innengewinde (mit Adapter)
5 °C bis 40 °C (41 °F bis 104 °F)
–20 °C bis 60 °C (-4 °F bis 140 °F)
❑ AC: 0,16 HP (0,12 kW)
❑ DC: 0,16 HP (0,12 kW) Maximale Leistungsfähigkeit: 0,27 HP (0,20 kW)
❑ Einphasen- 100 V AC, ±10%, 50/60 Hz, 2.31/2.39 FLA
❑ Einphasen- 115 V AC, ±10%, 60 Hz, 2.41 FLA
❑ Einphasen- 220-230 V AC, ±10%, 50/60 Hz, 1.17/1.26 FLA
❑ 24 V (DC), ± 10 %, 7,5 FLA
Siehe Tabelle 3 auf Seite 11
Automatischer thermischer Schutz
❑ 60 Hz: 3200 1/min, 50 Hz: 2600 1/min
❑ 24V DC: variable Drehzahl, Werkseinstellung 3.200 U/min
Luftkühlung
Pumpe alleine: 9,5 kg (21 lbs)
Versandgewicht: 10,5 kg (23 lbs)
6
<1 x 10
= 1,5 mm/Sek.
= 55 dBA
❑ Verschmutzungsgrad: 2
❑ Installationskategorie: II
❑ Höhe 2000 m, Einsatz und Lagerung in Innenräumen
3
/h (1,8 cfm)
3
/h (1,3 cfm)
sccs helium
