Die Mindestumdrehungsgeschwindigkeit des Motors
beträgt 2.200 U/min ±10%* bei einer Regelspannung von
0-2,6 V. Die Maximaldrehzahl erreicht der Motor bei
einer Signalspanne von 8,2 V bis 10 V. Die Drehzahl
erhöht sich proportional zwischen 2,6 V und 8,2 V
(Abbildung 6).

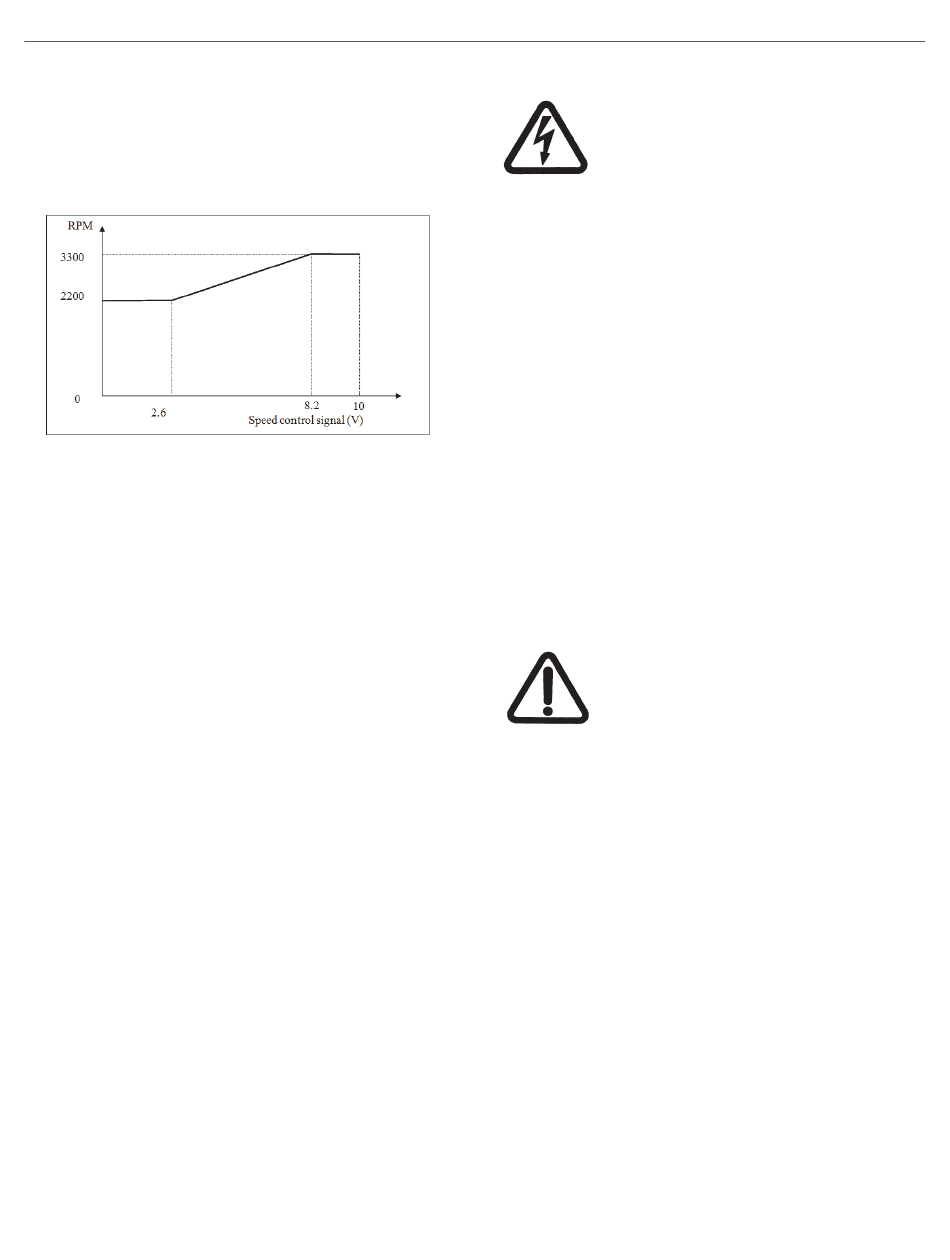

Abbildung 6 Drehzahl in Abhängigkeit vom
Drehzahlregelsignal 0-10 V
*Die Drehzahl hängt von der Spannung der Stromversorgung
ab. Grundsätzlich gilt: je höher die elektrische Spannung, desto
höher die Umdrehungsgeschwindigkeit. Der Basisdruck nimmt
mit steigender Drehzahl ab, und der Stromverbrauch nimmt zu.
Für das "Digital-9"-Modell der Pumpe IDP3 in der
DC-Version gibt es keine Drehzahlregelung. Es verfügt
lediglich über schwarze und rote AWG 16-Adern für die
24 VDC-Stromversorgung.
Erdungsvorschriften
Dieses Produkt sollte geerdet werden. Im Falle eines
elektrischen Kurzschlusses verringert eine Erdung die
Gefahr eines Elektroschocks dadurch, dass sie dem
elektrischen Strom eine Ableitung bietet. Diese Pumpe ist
mit einem Netzanschlusskabel ausgestattet, das über
einen Erdungsleiter mit geeignetem Erdungsstecker
verfügt. Der Stecker ist in eine fachgerecht entsprechend
den geltenden lokalen Verordnungen und Richtlinien
installierte und geerdete Steckdose einzustecken.
IDP-3 Trockenlaufende Scroll-Vakuumpumpe
GEFAHR
Bei unsachgemäßer Installation des
Erdungsstecker besteht
Berührungsgefahr.
Für Installation in den USA und
in Kanada:
Ist dieses Produkt für einen
❑
Stromkreis mit einer Nennspannung
von 120 V vorgesehen, so ist dafür ein
Erdungsstecker wie in Abbildung 7
abgebildet zu verwenden.
❑ Falls eine Reparatur oder ein
Austausch des Kabels oder Steckers
erforderlich ist, muss allein der
Erdungsleiter an die Erdungsklemme
angeschlossen werden.
❑ Der Erdungsleiter ist isoliert und
außen grün. Er kann auch grün-gelb
gestreift sein.
Ist dieses Produkt für einen
❑
Stromkreis mit einer Nennspannung
von 220 V vorgesehen, so ist dafür ein
vom Werk geliefertes Kabel mit einem
geigneten Netzanschlussstecker zu
verwenden. Für die sachgemäße
Belastbarkeit und den Typ des
Kabelsatzes siehe "Elektrische
Anschlüsse" auf Seite 7.
WARNUNG
Ziehen Sie einen Elektrofachmann oder
Techniker des Kundendienstes zu Rate,
wenn bei den Erdungsvorschriften
Unklarheiten bestehen oder Sie im
Zweifel sind, ob das Produkt
ordnungsgemäß geerdet ist.
Nehmen Sie keine Veränderungen an
dem gelieferten Stecker vor, sondern
lassen Sie, falls er nicht passt, von einem
Elektrofachmann eine geeignete
Steckdose einbauen.
Schließen Sie das Produkt nur an eine
Steckdose an, die der
Steckerausführung entspricht.
Verwenden Sie bei diesem Produkt
keinen Adapter.
