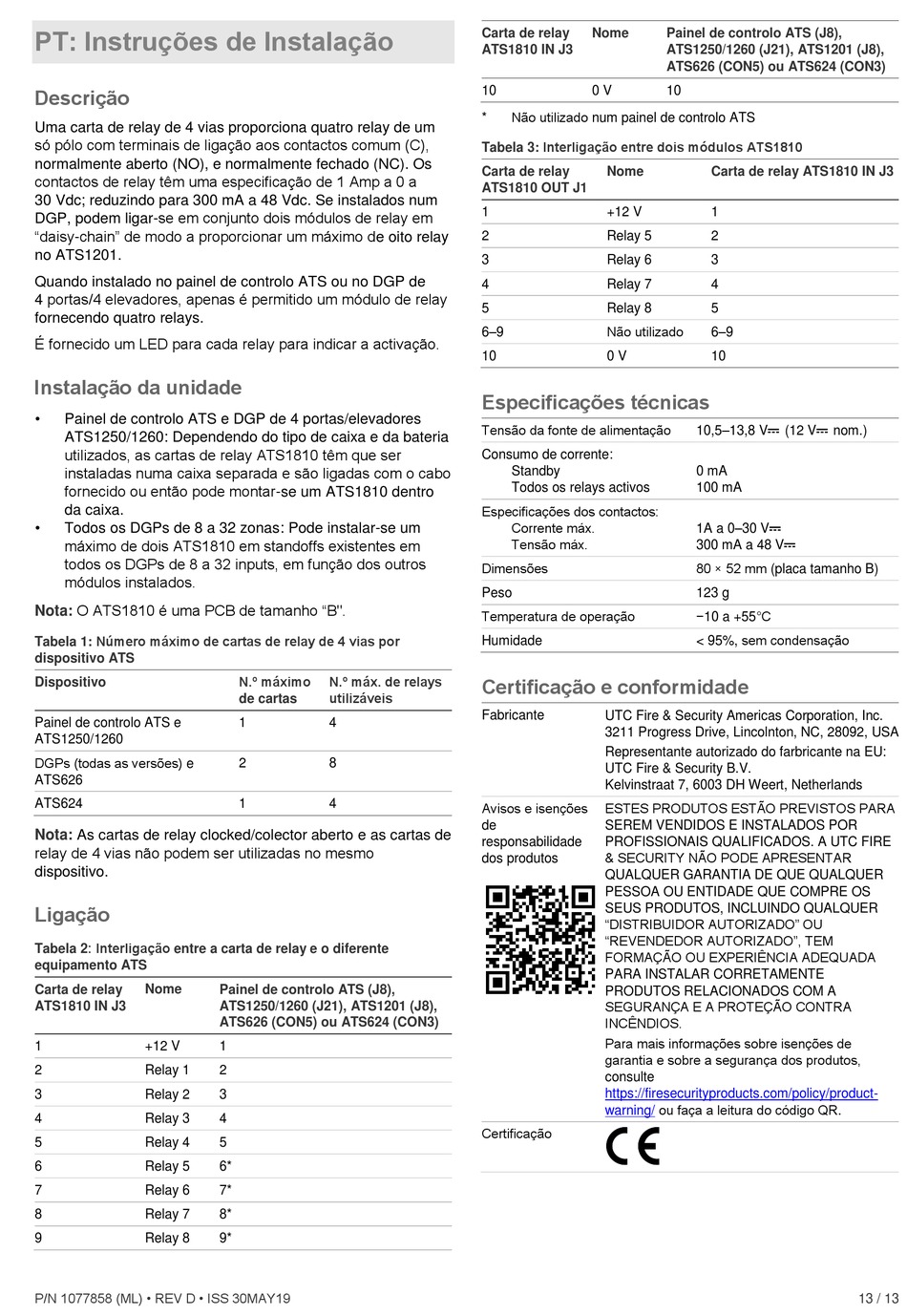

PT: Instruções de Instalação
Descrição
Uma carta de relay de 4 vias proporciona quatro relay de um
só pólo com terminais de ligação aos contactos comum (C),
normalmente aberto (NO), e normalmente fechado (NC). Os
contactos de relay têm uma especificação de 1 Amp a 0 a
30 Vdc; reduzindo para 300 mA a 48 Vdc. Se instalados num
DGP, podem ligar-se em conjunto dois módulos de relay em
"daisy-chain" de modo a proporcionar um máximo de oito relay
no ATS1201.
Quando instalado no painel de controlo ATS ou no DGP de
4 portas/4 elevadores, apenas é permitido um módulo de relay
fornecendo quatro relays.
É fornecido um LED para cada relay para indicar a activação.
Instalação da unidade
•
Painel de controlo ATS e DGP de 4 portas/elevadores
ATS1250/1260: Dependendo do tipo de caixa e da bateria
utilizados, as cartas de relay ATS1810 têm que ser
instaladas numa caixa separada e são ligadas com o cabo
fornecido ou então pode montar-se um ATS1810 dentro
da caixa.
•
Todos os DGPs de 8 a 32 zonas: Pode instalar-se um
máximo de dois ATS1810 em standoffs existentes em
todos os DGPs de 8 a 32 inputs, em função dos outros
módulos instalados.
O ATS1810 é uma PCB de tamanho "B".
Nota:
Tabela 1: Número máximo de cartas de relay de 4 vias por
dispositivo ATS
Dispositivo
Painel de controlo ATS e
ATS1250/1260
DGPs (todas as versões) e
ATS626
ATS624
Nota:
As cartas de relay clocked/colector aberto e as cartas de
relay de 4 vias não podem ser utilizadas no mesmo
dispositivo.
Ligação
Tabela 2: Interligação entre a carta de relay e o diferente
equipamento ATS
Carta de relay
Nome
ATS1810 IN J3
1
+12 V
2
Relay 1
3
Relay 2
4
Relay 3
5
Relay 4
6
Relay 5
7
Relay 6
8
Relay 7
9
Relay 8
P/N 1077858 (ML) • REV D • ISS 30MAY19
N.º máximo
N.º máx. de relays
utilizáveis
de cartas
1
4
2
8
1
4
Painel de controlo ATS (J8),
ATS1250/1260 (J21), ATS1201 (J8),
ATS626 (CON5) ou ATS624 (CON3)
1
2
3
4
5
6*
7*
8*
9*
Carta de relay
Nome
ATS1810 IN J3
10
0 V
Não utilizado num painel de controlo ATS
*
Tabela 3: Interligação entre dois módulos ATS1810
Carta de relay
Nome
ATS1810 OUT J1
1
+12 V
2
Relay 5
3
Relay 6
4
Relay 7
5
Relay 8
Não utilizado
6–9
10
0 V
Especificações técnicas
Tensão da fonte de alimentação
Consumo de corrente:
Standby
Todos os relays activos
Especificações dos contactos:
Corrente máx.
Tensão máx.
Dimensões
Peso
Temperatura de operação
Humidade
Certificação e conformidade
Fabricante
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Representante autorizado do farbricante na EU:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
Avisos e isenções
ESTES PRODUTOS ESTÃO PREVISTOS PARA
de
SEREM VENDIDOS E INSTALADOS POR
responsabilidade
PROFISSIONAIS QUALIFICADOS. A UTC FIRE
& SECURITY NÃO PODE APRESENTAR
dos produtos
QUALQUER GARANTIA DE QUE QUALQUER
PESSOA OU ENTIDADE QUE COMPRE OS
SEUS PRODUTOS, INCLUINDO QUALQUER
"DISTRIBUIDOR AUTORIZADO" OU
"REVENDEDOR AUTORIZADO", TEM
FORMAÇÃO OU EXPERIÊNCIA ADEQUADA
PARA INSTALAR CORRETAMENTE
PRODUTOS RELACIONADOS COM A
SEGURANÇA E A PROTEÇÃO CONTRA
INCÊNDIOS.
Para mais informações sobre isenções de
garantia e sobre a segurança dos produtos,
consulte
https://firesecurityproducts.com/policy/product-
warning/
Certificação
Painel de controlo ATS (J8),
ATS1250/1260 (J21), ATS1201 (J8),
ATS626 (CON5) ou ATS624 (CON3)
10
Carta de relay ATS1810 IN J3
1
2
3
4
5
6–9
10
10,5–13,8 V
(12 V
0 mA
100 mA
1A a 0–30 V
300 mA a 48 V
80 × 52 mm (placa tamanho B)
123 g
−10 a +55°C
< 95%, sem condensação
ou faça a leitura do código QR.
nom.)
