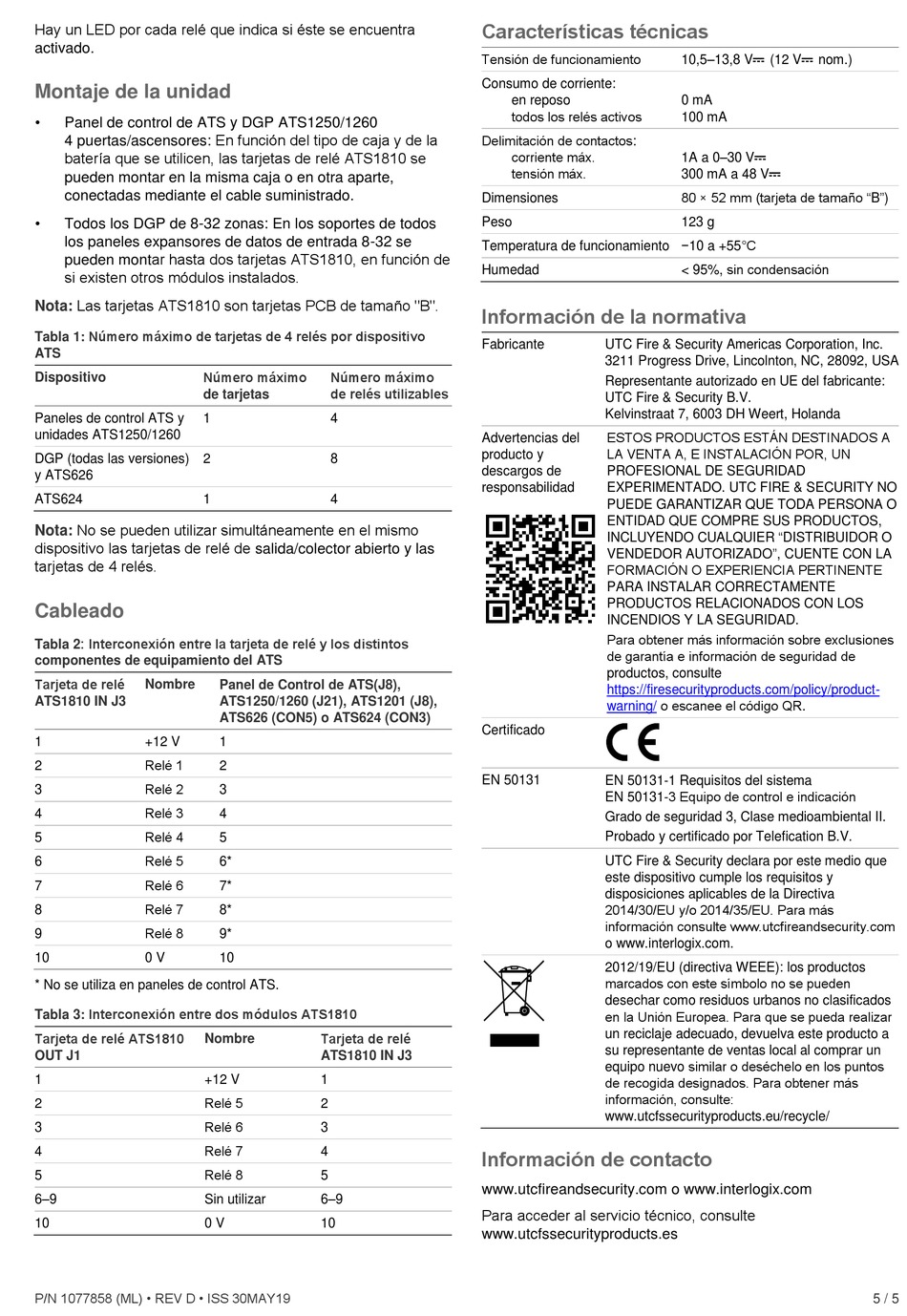

Hay un LED por cada relé que indica si éste se encuentra
activado.
Montaje de la unidad
•
Panel de control de ATS y DGP ATS1250/1260
4 puertas/ascensores: En función del tipo de caja y de la
batería que se utilicen, las tarjetas de relé ATS1810 se
pueden montar en la misma caja o en otra aparte,
conectadas mediante el cable suministrado.
•
Todos los DGP de 8-32 zonas: En los soportes de todos
los paneles expansores de datos de entrada 8-32 se
pueden montar hasta dos tarjetas ATS1810, en función de
si existen otros módulos instalados.
Las tarjetas ATS1810 son tarjetas PCB de tamaño "B".
Nota:
Tabla 1: Número máximo de tarjetas de 4 relés por dispositivo
ATS
Número máximo
Dispositivo
de tarjetas
1
Paneles de control ATS y
unidades ATS1250/1260
DGP (todas las versiones)
2
y ATS626
ATS624
1
No se pueden utilizar simultáneamente en el mismo
Nota:
dispositivo las tarjetas de relé de salida/colector abierto y las
tarjetas de 4 relés.
Cableado
Tabla 2: Interconexión entre la tarjeta de relé y los distintos
componentes de equipamiento del ATS
Tarjeta de relé
Nombre
ATS1810 IN J3
1
+12 V
Relé 1
2
Relé 2
3
Relé 3
4
Relé 4
5
Relé 5
6
Relé 6
7
Relé 7
8
Relé 8
9
10
0 V
* No se utiliza en paneles de control ATS.
Tabla 3: Interconexión entre dos módulos ATS1810
Tarjeta de relé ATS1810
Nombre
OUT J1
1
+12 V
Relé 5
2
Relé 6
3
Relé 7
4
Relé 8
5
6–9
Sin utilizar
10
0 V
P/N 1077858 (ML) • REV D • ISS 30MAY19
Número máximo
de relés utilizables
4
8
4
Panel de Control de ATS(J8),
ATS1250/1260 (J21), ATS1201 (J8),
ATS626 (CON5) o ATS624 (CON3)
1
2
3
4
5
6*
7*
8*
9*
10
Tarjeta de relé
ATS1810 IN J3
1
2
3
4
5
6–9
10
Características técnicas
Tensión de funcionamiento
Consumo de corriente:
en reposo
todos los relés activos
Delimitación de contactos:
corriente máx.
tensión máx.
Dimensiones
Peso
Temperatura de funcionamiento −10 a +55°C
Humedad
Información de la normativa
Fabricante
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Representante autorizado en UE del fabricante:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Holanda
ESTOS PRODUCTOS ESTÁN DESTINADOS A
Advertencias del
LA VENTA A, E INSTALACIÓN POR, UN
producto y
descargos de
PROFESIONAL DE SEGURIDAD
responsabilidad
EXPERIMENTADO. UTC FIRE & SECURITY NO
PUEDE GARANTIZAR QUE TODA PERSONA O
ENTIDAD QUE COMPRE SUS PRODUCTOS,
INCLUYENDO CUALQUIER "DISTRIBUIDOR O
VENDEDOR AUTORIZADO", CUENTE CON LA
FORMACIÓN O EXPERIENCIA PERTINENTE
PARA INSTALAR CORRECTAMENTE
PRODUCTOS RELACIONADOS CON LOS
INCENDIOS Y LA SEGURIDAD.
Para obtener más información sobre exclusiones
de garantía e información de seguridad de
productos, consulte
https://firesecurityproducts.com/policy/product-
warning/
Certificado
EN 50131
EN 50131-1 Requisitos del sistema
EN 50131-3 Equipo de control e indicación
Grado de seguridad 3, Clase medioambiental II.
Probado y certificado por Telefication B.V.
UTC Fire & Security declara por este medio que
este dispositivo cumple los requisitos y
disposiciones aplicables de la Directiva
2014/30/EU y/o 2014/35/EU. Para más
información consulte www.utcfireandsecurity.com
o www.interlogix.com.
2012/19/EU (directiva WEEE): los productos
marcados con este símbolo no se pueden
desechar como residuos urbanos no clasificados
en la Unión Europea. Para que se pueda realizar
un reciclaje adecuado, devuelva este producto a
su representante de ventas local al comprar un
equipo nuevo similar o deséchelo en los puntos
de recogida designados. Para obtener más
información, consulte:
www.utcfssecurityproducts.eu/recycle/
Información de contacto
www.utcfireandsecurity.com o www.interlogix.com
Para acceder al servicio técnico, consulte
www.utcfssecurityproducts.es
10,5–13,8 V
(12 V
nom.)
0 mA
100 mA
1A a 0–30 V
300 mA a 48 V
80 × 52 mm (tarjeta de tamaño "B")
123 g
< 95%, sin condensación
o escanee el código QR.
