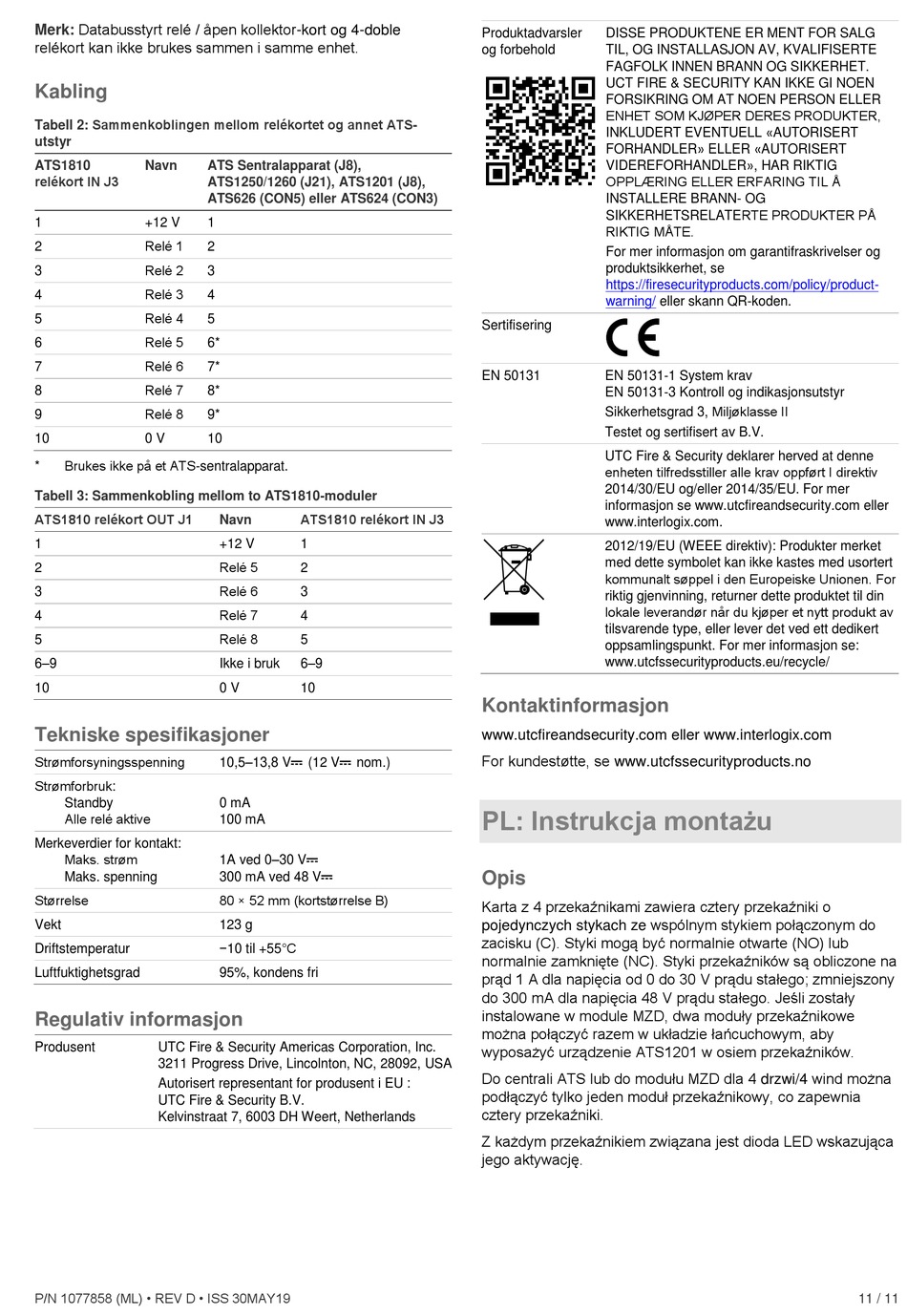

Databusstyrt relé / åpen kollektor-kort og 4-doble
Merk:
relékort kan ikke brukes sammen i samme enhet.
Kabling
Tabell 2: Sammenkoblingen mellom relékortet og annet ATS-
utstyr
ATS1810
Navn
relékort IN J3
1
+12 V
Relé 1
2
Relé 2
3
Relé 3
4
Relé 4
5
Relé 5
6
Relé 6
7
Relé 7
8
Relé 8
9
10
0 V
Brukes ikke på et ATS-sentralapparat.
*
Tabell 3: Sammenkobling mellom to ATS1810-moduler
ATS1810 relékort OUT J1
1
2
3
4
5
6–9
10
Tekniske spesifikasjoner
Strømforsyningsspenning
Strømforbruk:
Standby
Alle relé aktive
Merkeverdier for kontakt:
Maks. strøm
Maks. spenning
Størrelse
Vekt
Driftstemperatur
Luftfuktighetsgrad
Regulativ informasjon
Produsent
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Autorisert representant for produsent i EU :
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
P/N 1077858 (ML) • REV D • ISS 30MAY19
ATS Sentralapparat (J8),
ATS1250/1260 (J21), ATS1201 (J8),
ATS626 (CON5) eller ATS624 (CON3)
1
2
3
4
5
6*
7*
8*
9*
10
ATS1810 relékort IN J3
Navn
+12 V
1
Relé 5
2
Relé 6
3
Relé 7
4
Relé 8
5
Ikke i bruk
6–9
0 V
10
10,5–13,8 V
(12 V
nom.)
0 mA
100 mA
1A ved 0–30 V
300 mA ved 48 V
80 × 52 mm (kortstørrelse B)
123 g
−10 til +55°C
95%, kondens fri
Produktadvarsler
DISSE PRODUKTENE ER MENT FOR SALG
og forbehold
TIL, OG INSTALLASJON AV, KVALIFISERTE
FAGFOLK INNEN BRANN OG SIKKERHET.
UCT FIRE & SECURITY KAN IKKE GI NOEN
FORSIKRING OM AT NOEN PERSON ELLER
ENHET SOM KJØPER DERES PRODUKTER,
INKLUDERT EVENTUELL «AUTORISERT
FORHANDLER» ELLER «AUTORISERT
VIDEREFORHANDLER», HAR RIKTIG
OPPLÆRING ELLER ERFARING TIL Å
INSTALLERE BRANN- OG
SIKKERHETSRELATERTE PRODUKTER PÅ
RIKTIG MÅTE.
For mer informasjon om garantifraskrivelser og
produktsikkerhet, se
https://firesecurityproducts.com/policy/product-
warning/
Sertifisering
EN 50131
EN 50131-1 System krav
EN 50131-3 Kontroll og indikasjonsutstyr
Sikkerhetsgrad 3, Miljøklasse II
Testet og sertifisert av B.V.
UTC Fire & Security deklarer herved at denne
enheten tilfredsstiller alle krav oppført I direktiv
2014/30/EU og/eller 2014/35/EU. For mer
informasjon se www.utcfireandsecurity.com eller
www.interlogix.com.
2012/19/EU (WEEE direktiv): Produkter merket
med dette symbolet kan ikke kastes med usortert
kommunalt søppel i den Europeiske Unionen. For
riktig gjenvinning, returner dette produktet til din
lokale leverandør når du kjøper et nytt produkt av
tilsvarende type, eller lever det ved ett dedikert
oppsamlingspunkt. For mer informasjon se:
www.utcfssecurityproducts.eu/recycle/
Kontaktinformasjon
www.utcfireandsecurity.com eller www.interlogix.com
For kundestøtte, se www.utcfssecurityproducts.no
PL: Instrukcja montażu
Opis
Karta z 4 przekaźnikami zawiera cztery przekaźniki o
pojedynczych stykach ze wspólnym stykiem połączonym do
zacisku (C). Styki mogą być normalnie otwarte (NO) lub
normalnie zamknięte (NC). Styki przekaźników są obliczone na
prąd 1 A dla napięcia od 0 do 30 V prądu stałego; zmniejszony
do 300 mA dla napięcia 48 V prądu stałego. Jeśli zostały
instalowane w module MZD, dwa moduły przekaźnikowe
można połączyć razem w układzie łańcuchowym, aby
wyposażyć urządzenie ATS1201 w osiem przekaźników.
Do centrali ATS lub do modułu MZD dla 4 drzwi/4 wind można
podłączyć tylko jeden moduł przekaźnikowy, co zapewnia
cztery przekaźniki.
Z każdym przekaźnikiem związana jest dioda LED wskazująca
jego aktywację.
eller skann QR-koden.
