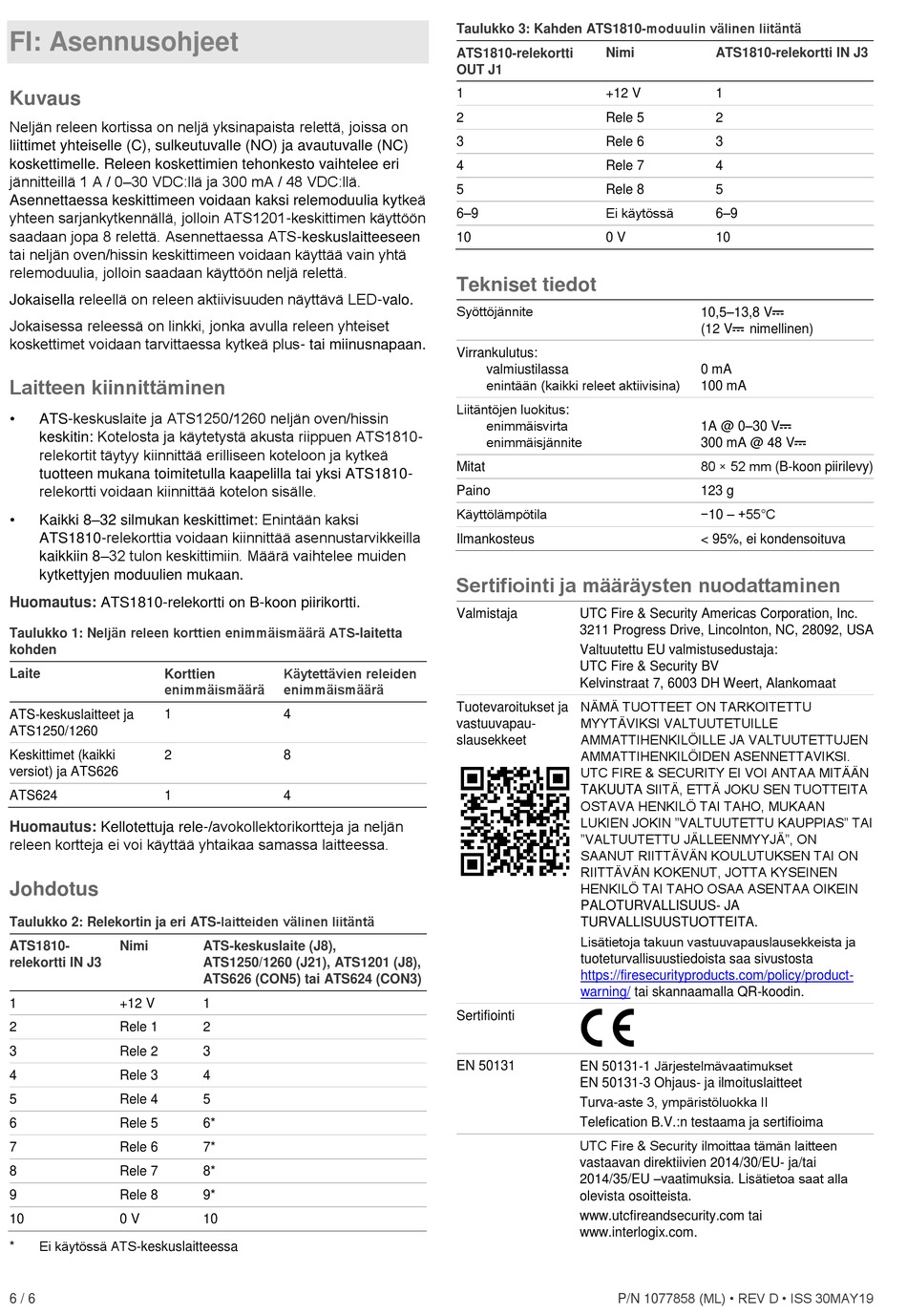

FI: Asennusohjeet
Kuvaus
Neljän releen kortissa on neljä yksinapaista relettä, joissa on
liittimet yhteiselle (C), sulkeutuvalle (NO) ja avautuvalle (NC)
koskettimelle. Releen koskettimien tehonkesto vaihtelee eri
jännitteillä 1 A / 0–30 VDC:llä ja 300 mA / 48 VDC:llä.
Asennettaessa keskittimeen voidaan kaksi relemoduulia kytkeä
yhteen sarjankytkennällä, jolloin ATS1201-keskittimen käyttöön
saadaan jopa 8 relettä. Asennettaessa ATS-keskuslaitteeseen
tai neljän oven/hissin keskittimeen voidaan käyttää vain yhtä
relemoduulia, jolloin saadaan käyttöön neljä relettä.
Jokaisella releellä on releen aktiivisuuden näyttävä LED-valo.
Jokaisessa releessä on linkki, jonka avulla releen yhteiset
koskettimet voidaan tarvittaessa kytkeä plus- tai miinusnapaan.
Laitteen kiinnittäminen
•
ATS-keskuslaite ja ATS1250/1260 neljän oven/hissin
keskitin: Kotelosta ja käytetystä akusta riippuen ATS1810-
relekortit täytyy kiinnittää erilliseen koteloon ja kytkeä
tuotteen mukana toimitetulla kaapelilla tai yksi ATS1810-
relekortti voidaan kiinnittää kotelon sisälle.
•
Kaikki 8–32 silmukan keskittimet: Enintään kaksi
ATS1810-relekorttia voidaan kiinnittää asennustarvikkeilla
kaikkiin 8–32 tulon keskittimiin. Määrä vaihtelee muiden
kytkettyjen moduulien mukaan.
Huomautus:
ATS1810-relekortti on B-koon piirikortti.
Taulukko 1: Neljän releen korttien enimmäismäärä ATS-laitetta
kohden
Laite
Korttien
enimmäismäärä
ATS-keskuslaitteet ja
1
ATS1250/1260
2
Keskittimet (kaikki
versiot) ja ATS626
ATS624
1
Kellotettuja rele-/avokollektorikortteja ja neljän
Huomautus:
releen kortteja ei voi käyttää yhtaikaa samassa laitteessa.
Johdotus
Taulukko 2: Relekortin ja eri ATS-laitteiden välinen liitäntä
ATS1810-
Nimi
relekortti IN J3
1
+12 V
2
Rele 1
3
Rele 2
4
Rele 3
5
Rele 4
6
Rele 5
7
Rele 6
8
Rele 7
9
Rele 8
10
0 V
Ei käytössä ATS-keskuslaitteessa
*
6 / 6
Käytettävien releiden
enimmäismäärä
4
8
4
ATS-keskuslaite (J8),
ATS1250/1260 (J21), ATS1201 (J8),
ATS626 (CON5) tai ATS624 (CON3)
1
2
3
4
5
6*
7*
8*
9*
10
Taulukko 3: Kahden ATS1810-moduulin välinen liitäntä
ATS1810-relekortti
Nimi
OUT J1
1
+12 V
2
Rele 5
3
Rele 6
4
Rele 7
5
Rele 8
Ei käytössä
6–9
10
0 V
Tekniset tiedot
Syöttöjännite
Virrankulutus:
valmiustilassa
enintään (kaikki releet aktiivisina)
Liitäntöjen luokitus:
enimmäisvirta
enimmäisjännite
Mitat
Paino
Käyttölämpötila
Ilmankosteus
Sertifiointi ja määräysten nuodattaminen
Valmistaja
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Valtuutettu EU valmistusedustaja:
UTC Fire & Security BV
Kelvinstraat 7, 6003 DH Weert, Alankomaat
NÄMÄ TUOTTEET ON TARKOITETTU
Tuotevaroitukset ja
MYYTÄVIKSI VALTUUTETUILLE
vastuuvapau-
AMMATTIHENKILÖILLE JA VALTUUTETTUJEN
slausekkeet
AMMATTIHENKILÖIDEN ASENNETTAVIKSI.
UTC FIRE & SECURITY EI VOI ANTAA MITÄÄN
TAKUUTA SIITÄ, ETTÄ JOKU SEN TUOTTEITA
OSTAVA HENKILÖ TAI TAHO, MUKAAN
LUKIEN JOKIN "VALTUUTETTU KAUPPIAS" TAI
"VALTUUTETTU JÄLLEENMYYJÄ", ON
SAANUT RIITTÄVÄN KOULUTUKSEN TAI ON
RIITTÄVÄN KOKENUT, JOTTA KYSEINEN
HENKILÖ TAI TAHO OSAA ASENTAA OIKEIN
PALOTURVALLISUUS- JA
TURVALLISUUSTUOTTEITA.
Lisätietoja takuun vastuuvapauslausekkeista ja
tuoteturvallisuustiedoista saa sivustosta
https://firesecurityproducts.com/policy/product-
warning/
Sertifiointi
EN 50131-1 Järjestelmävaatimukset
EN 50131
EN 50131-3 Ohjaus- ja ilmoituslaitteet
Turva-aste 3, ympäristöluokka II
Telefication B.V.:n testaama ja sertifioima
UTC Fire & Security ilmoittaa tämän laitteen
vastaavan direktiivien 2014/30/EU- ja/tai
2014/35/EU –vaatimuksia. Lisätietoa saat alla
olevista osoitteista.
www.utcfireandsecurity.com tai
www.interlogix.com.
P/N 1077858 (ML) • REV D • ISS 30MAY19
ATS1810-relekortti IN J3
1
2
3
4
5
6–9
10
10,5–13,8 V
(12 V
nimellinen)
0 mA
100 mA
1A @ 0–30 V
300 mA @ 48 V
80 × 52 mm (B-koon piirilevy)
123 g
−10 – +55°C
< 95%, ei kondensoituva
tai skannaamalla QR-koodin.
