Antriebe Typ E12

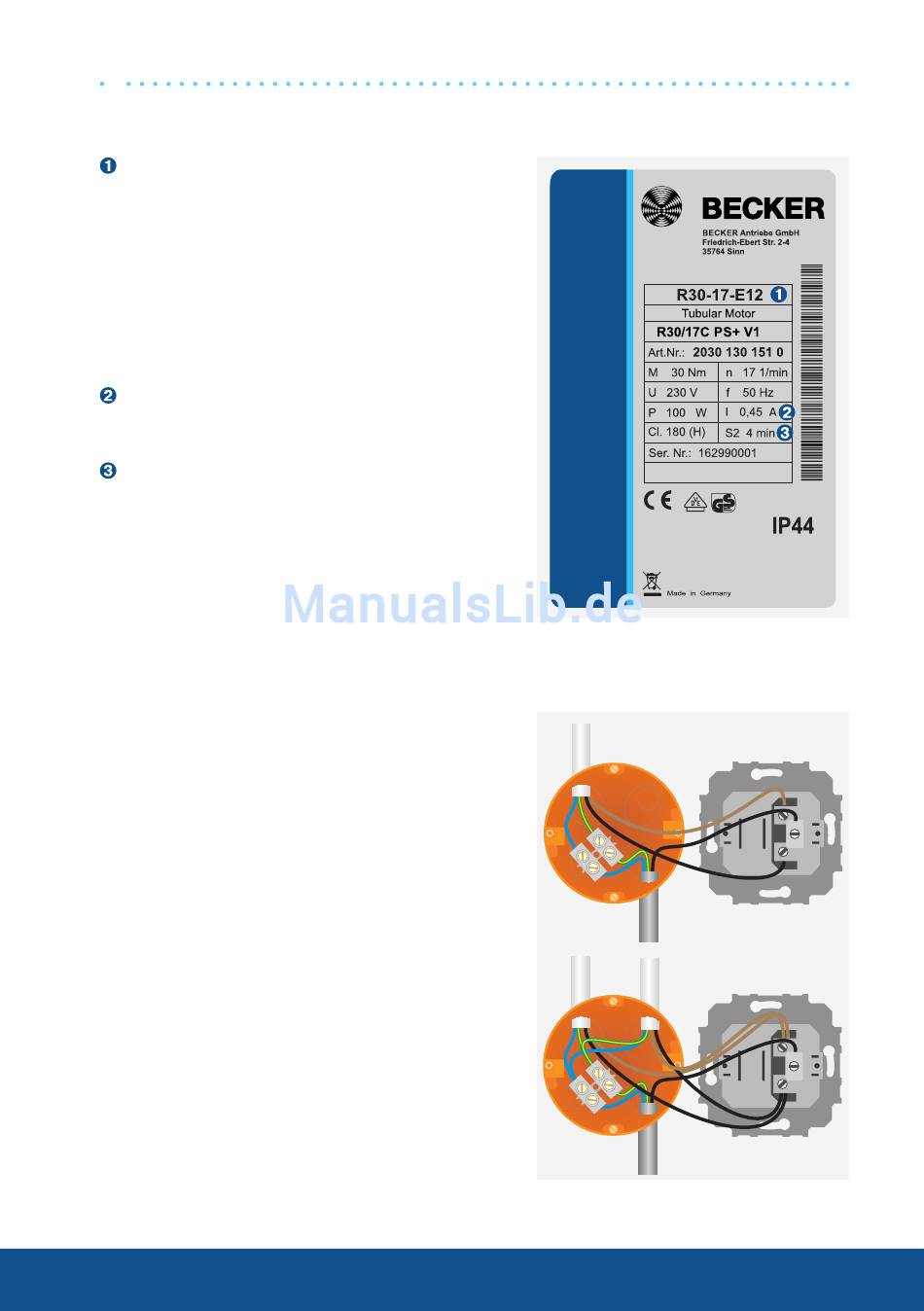

Typenschild Antriebe Typ E12
Typenbezeichung: z.B. R30-17-E12
R Antriebsgröße
(Rohrdurchmesser)
P - 35mm
R - 45mm
L - 58mm
30-17 Nennmoment/Abtriebsdrehzahl
E Elektronische Endabschaltung
12 Fortlaufende Nummer
Betriebsart (Kurzzeitbetrieb S2)
Nach 4 Min. Dauerbetrieb muss eine Ab-
kühlphase erfolgen.
Serien-Nummer: z.B. 15 06 91505
16 Jahr 2016
29 Kalenderwoche
90001 Fortlaufende Nummer

Anschluss Antriebe Typ E12

Mehrere Antriebe mit elektronischer Endab-
schaltung können parallel an eine Bedienstel-
le angeschlossen werden. Die maximale An-
zahl der synchron gesteuerten Antriebe hängt
von der Belastbarkeit des Bedienelements ab.
Bei Bedienelementen mit einer Kontaktbelast-
barkeit von 5A gilt:
R8-17-E12 bis R12-17-E12 =
max. 5 Antriebe
R20-17-E12 bis R60-17-E12 =
max. 3 Antriebe
L70-17-E12 bis L120-11-E12 =
max. 2 Antriebe
Die Umschaltzeit bei Laufrichtungswechsel
muss mindestens 0,5 Sekunden betragen.
Schalter und Steuerungen dürfen keinen
gleichzeitigen Ein- bzw. Ausfahr-Befehl aus-
führen.
Antrieb
Antrieb 1 Antrieb 2
92
Netz
