Antriebe Typ C18

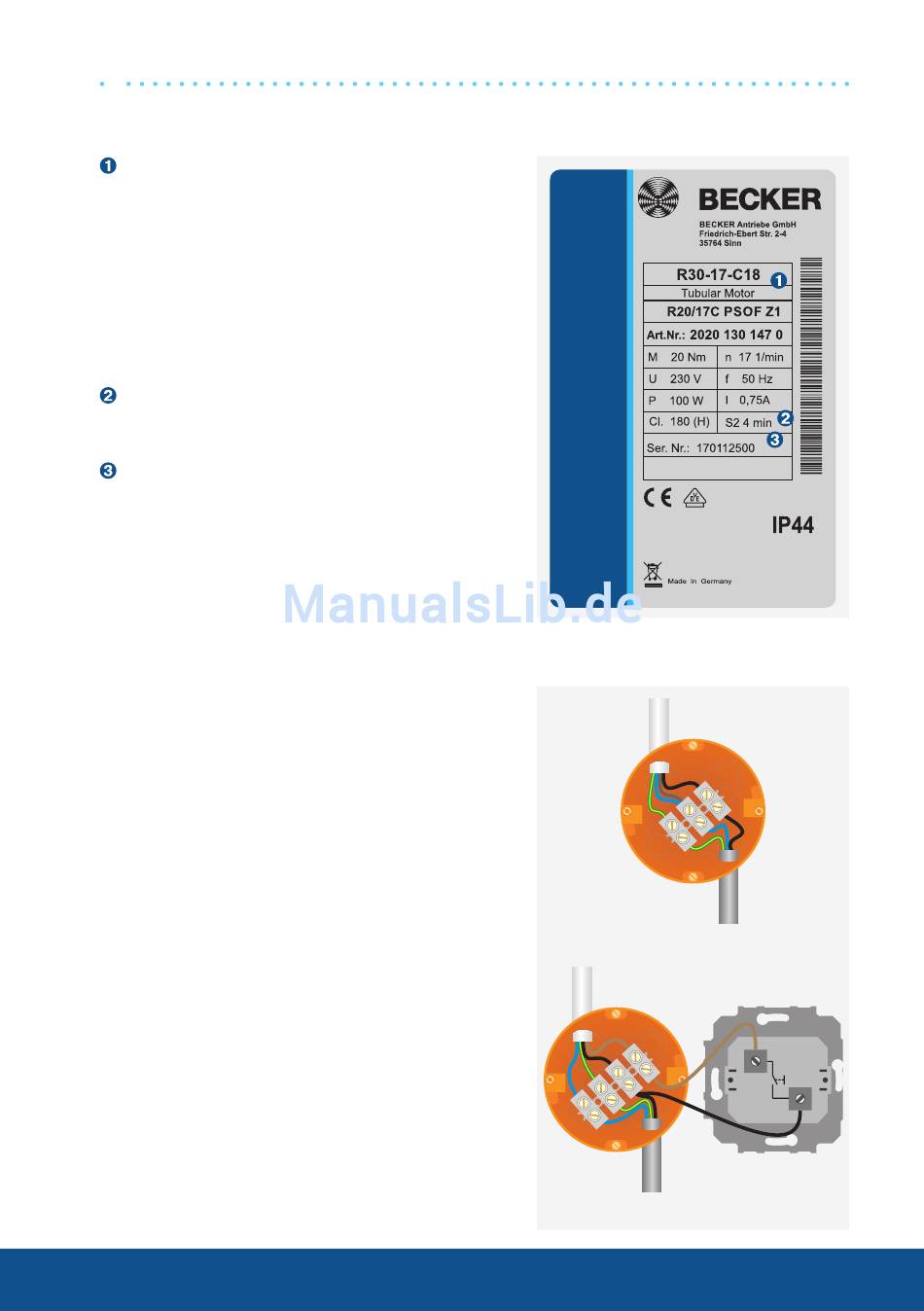

Typenschild Antriebe Typ C18
Typenbezeichung: z.B. R30-17-C18
R Antriebsgröße
(Rohrdurchmesser)
P - 35mm
R - 45mm
L - 58mm
30-17 Nennmoment/Abtriebsdrehzahl
C Centronic Funk
18 Fortlaufende Nummer
Betriebsart (Kurzzeitbetrieb S2)
Nach 4 Min. Dauerbetrieb muss eine Ab-
kühlphase erfolgen.
Serien-Nummer: z.B. 170112500
17 Jahr 2017
01 Kalenderwoche
12500 Fortlaufende Nummer

Anschluss Antriebe Typ C18

Anschluss ohne Vor-Ort-Bedienung
Die blaue und grün-gelbe Ader des Antriebs
werden farbengleich mit den Adern der Netz-
zuleitung verbunden. Die schwarze Ader des
Antriebs wird mit der Phase (L) und die braune
Ader wird zusätzlich mit der blauen Ader (N)
der Netzzuleitung verbunden.
Anschluss mit Vor-Ort-Bedienung mit
einem Einfachtaster
Bei der Vor-Ort-Bedienung wird die braune
Ader des Antriebs über einen Einfachtaster
mit der Phase der Netzzuleitung verbunden.
Der Taster darf die ersten 5 Sekunden, nach
dem die Netzspannung eingeschaltet wur-
de, nicht bedient werden. Danach kann der
Antrieb über den Einfachtaster über die Be-
fehlsfolge Auf, Stopp, Ab, Stopp usw. bedient
werden.
Antrieb
134
Antrieb
Netz
Netz
