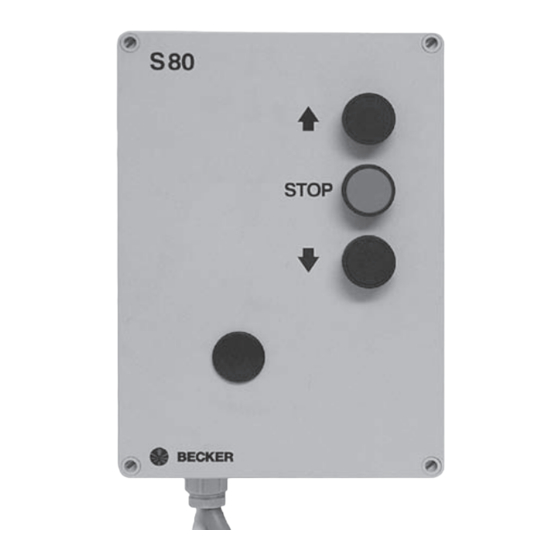

Torsteuerung mit els professional card 3.1
Vorschau ausblenden Andere Handbücher für S80:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

S80 mit/with/avec/met
ELS Professional Card 3.1
Bedienungsanleitung
DE
Torsteuerung
Wichtige Informationen für den Elektroanschluss.
Operating Instructions
GB
Door Control Unit
Important information about the electric supply connection.
Notice d'utilisation
FR
Commande de porte
Informations importantes pour le branchement électrique.
Gebruiksaanwijzing
NL
Poortbesturing
Belangrijke informaties voor de elektrische aansluiting.
