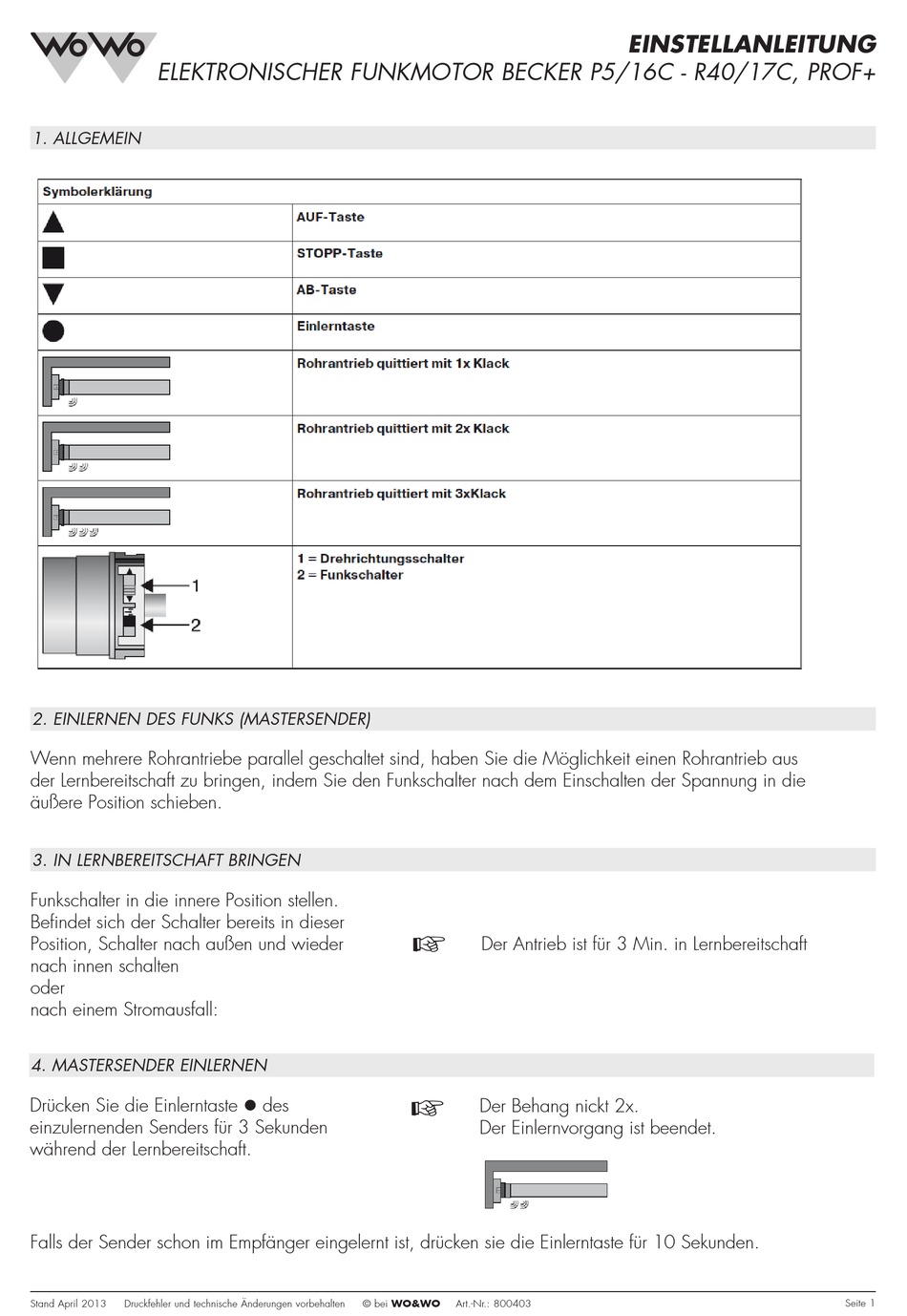

ELEKTRONISCHER FUNKMOTOR BECKER P5/16C - R40/17C, PROF+
1. ALLGEMEIN
2. EINLERNEN DES FUNKS (MASTERSENDER)
Wenn mehrere Rohrantriebe parallel geschaltet sind, haben Sie die Möglichkeit einen Rohrantrieb aus
der Lernbereitschaft zu bringen, indem Sie den Funkschalter nach dem Einschalten der Spannung in die
äußere Position schieben.
3. IN LERNBEREITSCHAFT BRINGEN
Funkschalter in die innere Position stellen.
Befindet sich der Schalter bereits in dieser
Position, Schalter nach außen und wieder
nach innen schalten
oder
nach einem Stromausfall:
4. MASTERSENDER EINLERNEN
Drücken Sie die Einlerntaste  des
einzulernenden Senders für 3 Sekunden
während der Lernbereitschaft.
Falls der Sender schon im Empfänger eingelernt ist, drücken sie die Einlerntaste für 10 Sekunden.
Stand April 2013
Druckfehler und technische Änderungen vorbehalten
Der Antrieb ist für 3 Min. in Lernbereitschaft
Der Behang nickt 2x.
Der Einlernvorgang ist beendet.
© bei WO&WO
Art.-Nr.: 800403
EINSTELLANLEITUNG
Seite 1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Becker P5/16C

  • Seite 1 EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR BECKER P5/16C - R40/17C, PROF+ 1. ALLGEMEIN 2. EINLERNEN DES FUNKS (MASTERSENDER) Wenn mehrere Rohrantriebe parallel geschaltet sind, haben Sie die Möglichkeit einen Rohrantrieb aus der Lernbereitschaft zu bringen, indem Sie den Funkschalter nach dem Einschalten der Spannung in die äußere Position schieben.
  • Seite 2: Einstellanleitung

    EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR BECKER P5/16C - R40/17C, PROF+ 5. EINLERNEN WEITERER SENDER Es können neben dem Mastersender noch bis zu 15 Sender in den Rohrantrieb eingelernt werden. ☞ Drücken Sie die „Einlern“-Taste des Die Quittierung erfolgt durch ein „Klack“ des Mastersenders für 3 Sekunden.
  • Seite 3 EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR BECKER P5/16C - R40/17C, PROF+ Alle Sender löschen (außer Mastersender) ☞ Drücken Sie die “Einlern“-Taste am Die Quittierung erfolgt durch ein „Klack“ des Mastersender für 3 Sekunden.  Antriebes. ☞ Jetzt drücken Sie noch einmal die “Einlern“-Taste Die Quittierung erfolgt durch ein „Klack“...
  • Seite 4: Löschen Der Zwischenposition

    EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR BECKER P5/16C - R40/17C, PROF+ Löschen der Zwischenposition Fahren Sie den Behang in die Zwischenposition. 2x/2x danach: Drücken Sie zuerst die „Stopp“-Taste und ☞ Die Quittierung erfolgt durch ein „Klack - Klack“ innerhalb von 3 Sek. zusätzlich die der Zwischenposition zugeordneten Fahrtaste ...
  • Seite 5: Beide Endlagen Löschen

    EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR BECKER P5/16C - R40/17C, PROF+ danach: ☞ Die „Einlern“ –Taste und innerhalb Die Quittierung erfolgt durch ein „Klack“ von 3 Sekunden zusätzlich die des Antriebs. „Auf“-Taste + für die obere Endlage oder die „Ab“-Taste + für die untere Endlage drücken und halten Sie diese...
  • Seite 6: Einstellen Der Endlagen

    EINSTELLANLEITUNG ELEKTRONISCHER FUNKMOTOR BECKER P5/16C - R40/17C, PROF+ 11. EINSTELLEN DER ENDLAGEN Intelligentes Installationsmanagement - Endlagen Status Indikator (ESI) Durch kurzes Stoppen und Weiterfahren wird angezeigt, dass für die jeweilige Laufrichtung am Antrieb noch keine Endlage eingestellt ist. Punkt oben – Punkt unten (kein Behanghöhen-Ausgleich) ☞...
