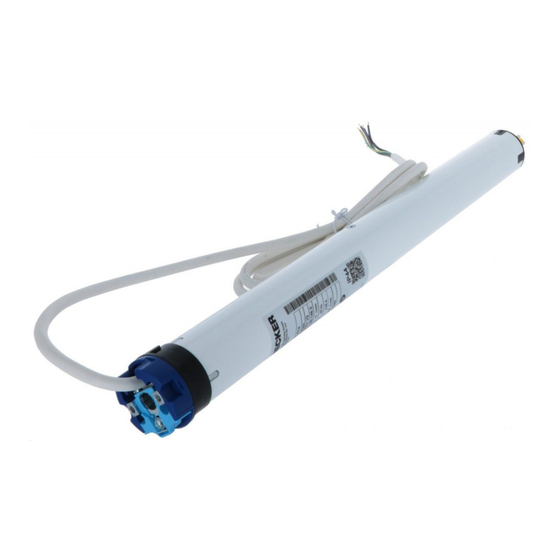

Inhaltszusammenfassung für Becker M
- Seite 1 Monteurhandbuch Antriebe und Steuerungen für Rollladen und Sonnenschutz...
-
Seite 2: Verwendung Des Monteurhandbuches
Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker- Steuerungen beschrieben. Dieses Handbuch ist für die von der Fa. Becker-Antriebe GmbH geschulten Monteu- re bestimmt. Beachten Sie unbedingt die Sicherheitshinweise für die Montage und Inbetriebnah- me von Rohrantrieben und Steuerungen auf den Seiten 160-161 am Ende des Mon- teurhandbuches. -
Seite 3: Inhaltsverzeichnis
Rollladen-Antriebs-Typen ....4 Antriebe Typ E03 ......30 Identifikation des Antriebtyps ... 6 Antriebe Typ E14 ......36 Antriebe Typ M (M04) ...... 8 Antriebe Typ PR+ ......40 Antriebe Typ M17 ......12 Antriebe Typ E01 ......44 Antriebe Typ PicoR+ ...... 14 Antriebe Typ PRF+ ...... -
Seite 4: Allgemeines
Allgemeines Rollladen-Antriebs-Typen Typ M: Typ R(+): Antrieb mit mechani- (1997-2009) scher Endabschaltung Antrieb mit elektroni- scher Endabschaltung und sensibler Hinder- niserkennung Typ Pico R+: Typ RF(+): (1999-2007) (2000-2002) Antrieb mit elektroni- Antrieb mit Funkemp- scher Endabschaltung fänger (40 MHz) und für die Miniwelle... - Seite 5 Typ RO(+): Typ B01: (ab 2010) (ab 2012) Antrieb mit elektroni- Antrieb mit Funkemp- scher Endabschaltung fänger B-Tronic (868,3 und sensibler MHz), Punkt-zu-Punkt- Hinderniserkennung Programmierung und sensibler Hinderniser- kennung Typ C01: Typ E01: (ab 2013) (ab 2014) Antrieb mit Funkemp- Antrieb mit elektroni- fänger Centronic (868,3 scher Endabschaltung,...
-
Seite 6: Identifikation Des Antriebtyps
Gibt der Antrieb ein lautes Geräusch von sich, ohne dass die Welle sich dreht, wurde ein Typ M eingebaut. Wechseln Sie sofort das Einstellset gegen ein für den Typ M geeignetes aus. Klackt der Antrieb 2x wurde ein Typ R(+) oder PicoR+ eingebaut. - Seite 7 Fahren Sie den Antrieb ca. 3 Umdrehungen und drü- cken Sie erneut die Programmiertaste für 2 Sekunden (bei einem erneuten Klacken wurde jetzt eine 2. Endla- ge gesetzt). Fahren Sie den Antrieb ca. 1,5 Umdrehun- gen in die Gegenrichtung und führen Sie die Löschse- quenz durch: - Programmiertaste drücken und gedrückt halten...
-
Seite 8: Antriebe Typ M (M04)
Antriebe Typ M (M04) Typenschild Antriebe Typ M Typenbezeichung: z.B. R 8/17 C M Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm L - 58mm 8/17 Nennmoment/Abtriebsdrehzahl Steckbare Anschlussleitung Mechanische Endabschaltung Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. -
Seite 9: Informationen Zum Antrieb Typ M (M04)
Informationen zum Antrieb Typ M (M04) Vor dem Einbau prüfen, ob die Mit- nehmersicherung eingerastet (festge- schraubt) ist. Lage des Mitnehmers auf der Welle mar- kieren und an dieser Stelle ein 4-mm- Loch bohren. Mit einer Schraube oder Niete den Mit- nehmer gegen axiale Verschiebungen in der Welle sichern. -
Seite 10: Einstellen Der Endlagen Antriebe Typ M (M04)
Antriebe Typ M (M04) Einstellen der Endlagen Antriebe Typ M (M04) 1. Einstellen der unteren Endlage Nach dem Einbau der Welle fahren Sie den An- trieb in Abrichtung, bis dieser selbsttätig abschal- tet. Drehen Sie mit der flexiblen Einstellhilfe den... - Seite 11 2. Einstellen der oberen Endlage Fahren Sie den Rollladen in Aufrichtung, bis der An- trieb über den Endschal- ter für die obere Endlage selbsttätig abschaltet. Hinweis: Im Ausliefe- rungszustand (ab Werk) ist der Endschalterbe- reich auf 2 Umdrehun- gen in Auf- und Abrich- tung voreingestellt.
-
Seite 12: Antriebe Typ M17
Antriebe Typ M17 Typenschild Antriebe Typ M17 Typenbezeichung: z.B. R4-M17 Antriebsgröße (Rohrdurchmesser) R - 45mm Nennmoment (4 Nm) Mechanische Endabschaltung Fortlaufende Nummer Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen Serien-Nummer: z.B. 08 40 961630 Jahr 2008 Kalenderwoche 961630 fortlaufende Nummer Anschluss Antriebe Typ M17... -
Seite 13: Informationen Zum Antrieb Typ M17
Anschlag vorhan- den sein (Winkelleiste oder Stopper). Um die untere Endlage zu erkennen, müssen feste Wellenverbinder installiert werden. Dabei müssen die festen Wel- lenverbinder einrasten und den Rollla- den auf die Fensterbank drücken. Die obere Endlage wird durch den... -
Seite 14: Antriebe Typ Picor
Antriebe Typ PicoR+ Typenschild Antriebe Typ PicoR+ Typenbezeichung: z.B. P 9/16 R+ Antriebsgröße (Rohrdurchmesser) P - 35mm 9/16 Nennmoment/Abtriebsdrehzahl Elektronische Endabschaltung für Rollladen Geeignet für Hochschiebesicherung Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 03 28 56789 Jahr 2003 Kalenderwoche 56789 Fortlaufende Nummer... -
Seite 15: Informationen Zum Antrieb Typ Picor
Informationen zum Antrieb Typ PicoR+ Die Antriebe mit elektronischer Endab- schaltung vom Typ PicoR+ erkennen und programmieren selbsttätig die obe- re Endlage. Um die obere Endlage einwandfrei zu erkennen, muss ein definierter Anschlag vorhanden sein (Winkelleiste oder Stop- per). Die Federn werden an der Miniwelle über Wellenklammern befestigt. -
Seite 16: Einlernen Der Endlagen Typ Picor
Antriebe Typ PicoR+ Einlernen der Endlagen Typ PicoR+ 1. Einlernen der oberen Endlage Fahren Sie den Rollladen zuerst ge- gen die obere Endlage, bis der Antrieb selbsttätig abschaltet. Hinweis: Bei der ersten Auffahrt (In- stallationsfahrt) fährt der Antrieb aus Sicherheitsgründen mit ver- minderter Kraft. -
Seite 17: Löschen Der Endlagen Mit Dem Einstellset
3. Einlernen des Fahrwegs Fahren Sie den Rollladen noch einmal ohne Unterbrechung gegen die obe- re Endlage, bis der Antrieb selbsttätig stoppt. Bei dieser Fahrt lernt der Antrieb die Wegstrecke zwischen den Endlagen und schließt die Programmierung selbsttätig Löschen der Endlagen mit dem Einstellset Drücken Sie die Programmiertaste, bis der Antrieb 2x klackt. -
Seite 18: Antriebe Typ R(+)
Antriebe Typ R(+) Typenschild Antriebe Typ R(+) Typenbezeichung: z.B. R 8/17 R+ Antriebsgröße (Rohrdurchmesser) R - 45mm 8/17 Nennmoment/Abtriebsdrehzahl Elektronische Endabschaltung für Rollladen Geeignet für Hochschiebesicherung Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 05 48 50542 Jahr 2005 Kalenderwoche 50542 Fortlaufende Nummer... -
Seite 19: Informationen Zum Antrieb Typ R
Installation mit Federn Typ R Es sollte nicht mehr als ein Rollladenstab über dem Einlauftrichter herausragen. In der unteren Endlage müssen die Federn gegen die Drehbewegung der Welle wir- ken. Die Federn sollten in einem Abstand von 30 cm montiert werden. -
Seite 20: Einlernen Der Endlage Bei Der Installation Mit Federn Typ R
Antriebe Typ R(+) Einlernen der Endlage bei der Installation mit Federn Typ R 1. Einlernen der oberen Endlage Fahren Sie den Rollladen zuerst ge- gen die obere Endlage, bis der Antrieb selbsttätig abschaltet. Hinweis: Bei der ersten Auffahrt (In- stallationsfahrt) fährt der Antrieb aus Sicherheitsgründen mit ver- minderter Kraft. -
Seite 21: Einlernen Der Endlage Bei Der Installation Mit Hochschiebesicherungen Typ R
Einlernen der Endlage bei der Installation mit Hochschiebesicherungen Typ R+ 1. Einlernen der oberen Endlage Fahren Sie den Rollladen zuerst ge- gen die obere Endlage, bis der Antrieb selbsttätig abschaltet. Hinweis: Bei der ersten Auffahrt (In- stallationsfahrt) fährt der Antrieb aus Sicherheitsgründen mit ver- minderter Kraft. -
Seite 22: Antriebe Typ Ro+ (E02)
Antriebe Typ RO+ (E02) Typenschild Antriebe Typ RO+ (E02) Typenbezeichung: z.B. R 8/17RO+ Antriebsgröße (Rohrdurchmesser) R - 45mm 8/17 Nennmoment/Abtriebsdrehzahl Elektronische Endabschaltung für Rollladen Sensible Hinderniserkennung Geeignet für Hochschiebesicherung Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. -
Seite 23: Informationen Zum Antrieb Typ Ro+ (E02)
Installation mit Federn Es sollte nicht mehr als ein Rollladenstab über dem Einlauftrichter herausragen. In der unteren Endlage müssen die Federn gegen die Drehbewegung der Welle wir- ken. Die Federn sollten in einem Abstand von 30 cm montiert werden. -
Seite 24: Einstellen Der Endlagen Mit Dem Einstellset
Antriebe Typ RO+ (E02) Einstellen der Endlagen mit dem Einstellset Typ RO+ (E02) 1. Einlernen der oberen Endlage Fahren Sie den Rollladen zuerst ge- gen die obere Endlage, bis der Antrieb selbsttätig abschaltet. Hinweis: Bei der ersten Auffahrt (In- stallationsfahrt) fährt der Antrieb aus Sicherheitsgründen mit ver- minderter Kraft. -
Seite 25: Löschen Der Endlagen Mit Einem Beliebigen Bedienelement
3. Löschen der Endlagen mit dem Einstellset - Programmiertaste drücken und ge- drückt halten - -Taste drücken und gedrückt halten - Programmiertaste loslassen - Programmiertaste noch einmal drü- cken, bis der Antrieb 2x klackt. 3. Löschen der Endlagen mit ei- nem beliebigen Bedienelement Fahren Sie den Antrieb für 6 Sekunden in die Auf- oder Abrichtung. -
Seite 26: Antriebe Typ Rp(+)
Antriebe Typ RP(+) Typenschild Antriebe Typ RP(+) Typenbezeichung: z.B. R 8/17RP+ Antriebsgröße (Rohrdurchmesser) R - 45mm 8/17 Nennmoment/Abtriebsdrehzahl Punkt zu Punkt programmierbar Elektronische Endabschaltung für Rollladen Geeignet für Hochschiebesicherung Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. -
Seite 27: Informationen Zum Antrieb Typ Rp
Installation mit Federn - Typ RP Es sollte nicht mehr als ein Rollladenstab über dem Einlauftrichter herausragen. In der unteren Endlage müssen die Federn gegen die Drehbewegung der Welle wir- ken. Die Federn sollten in einem Abstand von 30 cm montiert werden. -
Seite 28: Einstellen Der Endlagen Mit Dem Einstellset Typ Rp
Einstellen der Endlagen mit dem Einstellset Typ RP(+) 1. Einlernen der oberen Endlage Verbinden Sie farbengleich die Adern der Anschlussleitungen des Antriebs und des Becker Einstellsets. Zu Anschlag oben Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. -
Seite 29: Aktivieren Des Zyklischen Behanglängenausgleichs (Optional)
3. Löschen der Endlagen mit dem Einstellset - Programmiertaste drücken und ge- drückt halten - -Taste drücken und gedrückt halten - Programmiertaste loslassen - Programmiertaste noch einmal drü- cken, bis der Antrieb 2x klackt. Hinweis: Bei der ersten Auffahrt (In- stallationsfahrt) fährt der Antrieb aus Sicherheitsgründen mit ver- minderter Kraft. -
Seite 30: Anschluss Antriebe Typ E03
Antriebe Typ E03 Typenschild Antriebe Typ E03 Typenbezeichung: z.B. R8-E03 Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm Nennmoment Elektronische Endabschaltung Fortlaufende Nummer Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 15 06 91505 Jahr 2015 Kalenderwoche 91505 Fortlaufende Nummer... -
Seite 31: Informationen Zum Antrieb Typ E03
Stopper). Installation mit Federn Es sollte nicht mehr als ein Rollladenstab über dem Einlauftrichter herausragen. In der unteren Endlage müssen die Federn gegen die Drehbewegung der Welle wir- ken. Die Federn sollten in einem Abstand von 30 cm montiert werden. -
Seite 32: Einstellen Der Endlagen Mit Dem Einstellset Typ E03
Einstellen der Endlagen mit dem Einstellset Typ E03 1. Einlernen der oberen Endlage Verbinden Sie farbengleich die Adern der Anschlussleitungen des Antriebs und des Becker Einstellsets. Zu Anschlag oben Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. -
Seite 33: Aktivieren Des Festfrierschutzes Oben (Optional)
3. Löschen der Endlagen mit dem Einstellset - Programmiertaste drücken und ge- drückt halten - -Taste drücken und gedrückt halten - Programmiertaste loslassen - Programmiertaste noch einmal drü- cken, bis der Antrieb 2x klackt. Hinweis: Bei der ersten Auffahrt (In- stallationsfahrt) fährt der Antrieb aus Sicherheitsgründen mit ver- minderter Kraft. -
Seite 34: Einstellen Der Endlagen Mit Dem Bedienelement
Antriebe Typ E03 Einstellen der Endlagen mit dem Bedienelement 1. Einstellen der oberen Endlage mit dem Bedienelement Schieben Sie beide Schalter am Antrieb in die Programmier-Stellung ( ). Zu Anschlag oben Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. -
Seite 35: Einstellen Der Unteren Endlage Mit Dem Bedienelement
2. Einstellen der unteren Endlage mit dem Bedienelement Zu Anschlag unten Fahren Sie den Rollladen gegen den unteren Anschlag, bis der Antrieb selbsttätig stoppt. Zu Punkt unten Fahren Sie den Rollladen in die unte- re Endlage . Danach fahren Sie den Rollladen 2x kurz in die Aufrichtung und anschließend wieder in die Abrichtung, bis der Antrieb selbsttä-... -
Seite 36: Anschluss Antriebe Typ E14
Antriebe Typ E14 Typenschild Antriebe Typ E14 Typenbezeichung: z.B. R8-17-E14 Antriebsgröße (Rohrdurchmesser) R - 45mm 8-17 Nennmoment/Abtriebsdrehzahl Elektronische Endabschaltung Fortlaufende Nummer Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 170112501 Jahr 2017 Kalenderwoche 12501 Fortlaufende Nummer Anschluss Antriebe Typ E14 Mehrere Antriebe mit elektronischer Endab- schaltung können parallel an eine Bedienstel-... -
Seite 37: Informationen Zum Antrieb Typ E14
Installation mit Federn Es sollte nicht mehr als ein Rollladenstab über dem Einlauftrichter herausragen. In der unteren Endlage müssen die Federn gegen die Drehbewegung der Welle wir- ken. Die Federn sollten in einem Abstand von 30 cm montiert werden. -
Seite 38: Einstellen Der Endlagen Mit Dem Einstellset Typ E14
Einstellen der Endlagen mit dem Einstellset Typ E14 1. Einstellen der oberen Endlage mit dem Einstellset Verbinden Sie farbengleich die Adern der Anschlussleitungen des Antriebs und des Becker-Einstellsets. Zu Anschlag oben Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. -
Seite 39: Einstellen Der Endlagen Mit Dem Bedienelement E14
Einstellen der Endlagen mit dem Bedienelement E14 1. Einstellen der oberen Endlage mit dem Bedienelement Zu Anschlag oben Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. Zu Punkt oben Fahren Sie den Rollladen in die obere Endlage . -
Seite 40: Anschluss Antriebe Typ Pr
Antriebe Typ PR+ Typenschild Antriebe Typ PR+ Typenbezeichung: z.B. R 8/17 C PR+ Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm 12/17 Nennmoment/Abtriebsdrehzahl Steckbare Anschlussleitung Punkt zu Punkt programmierbar Elektronische Endabschaltung für Rollladen Geeignet für Hochschiebesicherung Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. -
Seite 41: Informationen Zum Antrieb Typ Pr
Informationen zum Antrieb Typ PR+ Die Antriebe mit elektronischer Endab- schaltung vom Typ PR+ erkennen und programmieren selbsttätig die Endla- gen bei vorhandenen Anschlägen. Bei fehlenden Anschlägen werden Endab- schaltpunkte programmiert. Um die obere Endlage einwandfrei zu erkennen, muss ein definierter Anschlag vorhanden sein (Winkelleiste oder Stop- per). -
Seite 42: Einstellen Der Endlagen Mit Den Schaltern Typ Pr
Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. Zu Punkt oben Fahren Sie den Rollladen in die ge- wünschte obere Position und stellen Sie den entsprechenden Schalter auf (bei Hochschiebesiche- rungen nur mit Einstellset möglich). -
Seite 43: Einstellen Der Endlagen Mit Dem Einstellset Typ Pr
1. Einstellen der unteren Endlage mit dem Einstellset Verbinden Sie farbengleich die Adern der Anschlussleitungen des Antriebs und des Becker Einstellsets. Schieben Sie beide Schalter in die Programmier- Stellung ( ). Zu Punkt unten Fahren Sie den Rollladen in die ge- wünschte Position und drücken Sie... -
Seite 44: Anschluss Antriebe Typ E01
Antriebe Typ E01 Typenschild Antriebe Typ E01 Typenbezeichung: z.B. R8-E01 Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm Nennmoment Elektronische Endabschaltung Fortlaufende Nummer Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 15 06 61007 Jahr 2015 Kalenderwoche 61007 Fortlaufende Nummer... -
Seite 45: Informationen Zum Antrieb Typ E01
Installation mit Federn Es sollte nicht mehr als ein Rollladenstab über dem Einlauftrichter herausragen. In der unteren Endlage müssen die Federn gegen die Drehbewegung der Welle wir- ken. Die Federn sollten in einem Abstand von 30 cm montiert werden. -
Seite 46: Einstellen Der Endlagen Mit Den Schaltern Typ E01
Antrieb selbsttätig stoppt. Zu Punkt unten Fahren Sie den Rollladen in die ge- wünschte untere Position und stellen Sie den entsprechenden Schalter auf (bei Programmierung An- schlag oben, beide Schalter stehen auf , ist dies nicht möglich). -
Seite 47: Einstellen Der Endlagen Mit Dem Bedienelement E01
Einstellen der Endlagen mit dem Bedienelement E01 1. Einstellen der oberen Endlage mit dem Bedienelement Schieben Sie beide Schalter am Antrieb in die Programmier-Stellung ( ). Zu Anschlag oben Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. -
Seite 48: Einstellen Der Endlagen Mit Dem Einstellset Typ E01
Einstellen der Endlagen mit dem Einstellset Typ E01 1. Einstellen der oberen Endlage mit dem Einstellset Verbinden Sie farbengleich die Adern der Anschlussleitungen des Antriebs und des Becker-Einstellsets. Schieben Sie beide Schalter in die Programmier- stellung ( ). Zu Anschlag oben Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. -
Seite 49: Aktivieren Von Sonderfunktionen
Hinweis: Das Fehlen einer Endlage zeigt der Antrieb durch ein kurzes Anfahren, Stop- pen und Weiterfahren an (ESI: Endlagen-Status-Indikator). Nachdem die Endlagen 3x hintereinander einwandfrei erkannt wurden (3 Auf- und Abfahr- ten), speichert der Antrieb die Endlagen endgültig ab. Aktivieren von Sonderfunktionen 4. -
Seite 50: Anschluss Antriebe Typ Prf
Antriebe Typ PRF+ Typenschild Antriebe Typ PRF+ Typenbezeichung: z.B. R8/17 C PRF+ Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm 8/17 Nennmoment/Abtriebsdrehzahl Steckbare Anschlussleitung Punkt zu Punkt programmierbar Elektronische Endabschaltung für Rollladen Funkempfänger Geeignet für Hochschiebesicherung Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. -
Seite 51: Informationen Zum Antrieb Typ Prf
Informationen zum Antrieb Typ PRF+ Die Antriebe mit elektronischer Endab- schaltung PRF+ erkennen und program- mieren selbsttätig die Endlagen bei vor- handenen Anschlägen. Bei fehlenden Anschlägen werden Endabschaltpunkte programmiert. Um die obere Endlage einwandfrei zu erkennen, muss ein definierter Anschlag vorhanden sein (Winkelleiste oder Stop- per). -
Seite 52: Einstellen Der Endlagen Typ Prf
Antriebe Typ PRF+ Einstellen der Endlagen Typ PRF + 1. Einlernen der oberen Endlage mit dem Mastersender Zu Anschlag oben Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. Zu Punkt oben Fahren Sie den Rollladen in die ge- wünschte obere Position. -
Seite 53: Einstellen Der Zwischenpositionen Typ Prf
Einstellen der Zwischenpositionen Typ PRF + 4. Einlernen der Zwischen- position I Fahren Sie den Antrieb in die gewünsch- te Zwischenposition I und drücken Sie die STOPP- und AB-Taste, bis der An- trieb 1x klackt. Für das Anfahren der Zwischenposition I drücken Sie innerhalb einer Sekunde 2x die AB-Taste (Doppeltipp). -
Seite 54: Anschluss Antriebe Typ Prof
Antriebe Typ PROF+ Typenschild Antriebe Typ PROF+ Typenbezeichung: z.B. R8/17 C PROF+ Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm 8/17 Nennmoment/Abtriebsdrehzahl Steckbare Anschlussleitung Punkt zu Punkt programmierbar Elektronische Endabschaltung für Rollladen Sensible Hinderniserkennung Funkempfänger Geeignet für Hochschiebesicherung Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. -
Seite 55: Informationen Zum Antrieb Typ Prof
Informationen zum Antrieb Typ PROF+ Die Antriebe mit elektronischer Endab- schaltung PROF+ erkennen und pro- grammieren selbsttätig die Endlagen bei vorhandenen Anschlägen. Bei fehlen- den Anschlägen werden Endabschalt- punkte programmiert. Um die obere Endlage einwandfrei zu erkennen, muss ein definierter Anschlag vorhanden sein (Winkelleiste oder Stop- per). -
Seite 56: Einstellen Der Endlagen Typ Prof
Antriebe Typ PROF+ Einstellen der Endlagen Typ PROF + 1. Einlernen der oberen Endlage mit dem Mastersender Zu Anschlag oben Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. Zu Punkt oben Fahren Sie den Rollladen in die ge- wünschte obere Position. -
Seite 57: Einstellen Der Zwischenpositionen Typ Prof
Einstellen der Zwischenpositionen Typ PROF + 4. Einlernen der Zwischen- position/Lüftungsposition Fahren Sie den Antrieb in die gewünsch- Zwischenposition/Lüftungsposition und drücken Sie die STOPP- und AB- Taste bzw. STOPP und AUF-Taste, bis der Antrieb 1x klackt. Für das Anfahren der Zwischenposition/ Lüftungsposition drücken Sie innerhalb einer Sekunde 2x die AB-Taste bzw. -
Seite 58: Anschluss Antriebe Typ C01
Antriebe Typ C01 Typenschild Antriebe Typ C01 Typenbezeichung: z.B. R8-C01 Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm Nennmoment Centronic Funk Fortlaufende Nummer Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 15 07 91500 Jahr 2015 Kalenderwoche 91500 Fortlaufende Nummer... -
Seite 59: Informationen Zum Antrieb Typ C01
Informationen zum Antrieb Typ C01 Die Antriebe mit elektronischer Endab- schaltung PROF+ erkennen und pro- grammieren selbsttätig die Endlagen bei vorhandenen Anschlägen. Bei fehlen- den Anschlägen werden Endabschalt- punkte programmiert. Um die obere Endlage einwandfrei zu erkennen, muss ein definierter Anschlag vorhanden sein (Winkelleiste oder Stop- per). -
Seite 60: Einstellen Der Endlagen Typ C01
Antriebe Typ C01 Einstellen der Endlagen Typ C01 1. Einlernen der oberen Endlage mit dem Mastersender Zu Anschlag oben Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. Zu Punkt oben Fahren Sie den Rollladen in die ge- wünschte obere Position. -
Seite 61: Einstellen Der Zwischenpositionen Typ C01
Einstellen der Zwischenpositionen Typ C01 4. Einlernen der Zwischen- position/Lüftungsposition Fahren Sie den Antrieb in die gewünsch- te Zwischenposition/Lüftungsposition und drücken Sie die STOPP- und AB- Taste bzw. STOPP und AUF-Taste, bis der Antrieb 1x klackt. Für das Anfahren der Zwischenposition/ Lüftungsposition drücken Sie innerhalb einer Sekunde 2x die AB-Taste bzw. -
Seite 62: Anschluss Antriebe Typ B01
Antriebe Typ B01 Typenschild Antriebe Typ B01 Typenbezeichung: z.B. R8-B01 Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm Nennmoment B-Tronic Funkantrieb Fortlaufende Nummer Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 10 18 60713 Jahr 2014 Kalenderwoche 60105 Fortlaufende Nummer... -
Seite 63: Informationen Zum Antrieb Typ B01
Informationen zum Antrieb Typ B01 Die Antriebe mit elektronischer Endab- schaltung PROF+ erkennen und pro- grammieren selbsttätig die Endlagen bei vorhandenen Anschlägen. Bei fehlen- den Anschlägen werden Endabschalt- punkte programmiert. Um die obere Endlage einwandfrei zu erkennen, muss ein definierter Anschlag vorhanden sein (Winkelleiste oder Stop- per). -
Seite 64: Einstellen Der Endlagen Typ B01 (Prof+ Knx)
Antriebe Typ B01 Einstellen der Endlagen Typ B01 (PROF+ KNX) Bringen Sie den Sender zuerst in den Mastermodus Drücken Sie die Mastertaste unter dem Batteriefachdeckel so oft, bis der An- trieb 1x klackt. 1. Einlernen der oberen Endlage (im Mastermodus) Zu Anschlag oben Fahren Sie den Rollladen gegen den oberen Anschlag, bis der Antrieb... -
Seite 65: Löschen Einer Zwischenposition
4. Aktivieren des Festfrierschut- zes oben (im Mastermodus) Fahren Sie den Rollladen gegen den oberen Anschlag. Drücken Sie anschlie- ßend die Programmiertaste, bis der An- trieb 1x klackt. Danach drücken Sie die Programmier-, STOPP- und AUF-Taste, bis der Antrieb 3x klackt. 5. -
Seite 66: Steuerung Vc420-Ii
Steuerung VC420-II Inbetriebnahme Anschluss Antrieb externen Funkempfänger VC420-II können konventionelle Antrie- be zu Funkantrieben umgerüstet wer- den. Ein zusätzlicher Tastereingang an der VC420-II ermöglicht das Bedienen über einen externen Auf-/Ab-Taster. Die VC420-II wird, wie im nebenstehen- den Beispiel gezeigt, angeschlossen. Netz Einlernen des Mastersenders Versetzen Sie die Steuerung durch kur-... -
Seite 67: Funktionen Der Vc420-Ii
Funktionen der VC420-II Individualeingänge An den Individualeingängen kann ein Auf-/Ab-Taster angeschlossen werden. Durch einen längeren Tastendruck wird ein Auf- bzw. Abbefehl ausgelöst. Ein kurzer Tastendruck verursacht einen Stoppbefehl. Durch zweimaliges kurzes Drücken der Auf- bzw. Abtaste wird die entsprechende Zwischenposition ange- fahren. -
Seite 68: Steuerung Vc4200B
Vor dem Einlernen muss auch die entsprechende Funktion am Sender eingestellt werden. Korrigieren der Drehrichtung Durch Tauschen der braunen und schwarzen Ader der Antriebsanschluss- leitung wird die Drehrichtung korrigiert. Die Drehrichtung kann auch über einen Becker-Handsender korrigiert werden (siehe Antriebe Typ B01, Korrigieren der Drehrichtung). -
Seite 69: Funktionen
Funktionen Anschluss Lichtsteuergerät/ Pos. 3: EIN/AUS Funkschalter Pos. 4: EIN u. AUS nach 10 min Die VC4200B kann als Funkschalter be- Pos. 5: EIN u. AUS nach 3 min trieben werden. Der Funktionsschalter Licht Pos. 6: Impuls wird vor dem Einlernen des Senders in 1 Sekunde die gewünschte Position gestellt. -
Seite 70: Steuerung Sc431-Ii
Steuerung SC431-II Inbetriebnahme des Lichtsensor Funk SC431-II SC431-II einlernen 1. Drücken Sie die Programmiertaste, an der rechten Seite des Mastersen- ders (der zuerst eingelernte Sender), bis der Empfänger 1x klackt. Mastersender 3. Drücken Sie nun die Programmier- taste des SC431-II, bis der Empfän- ger 1x klackt. -
Seite 71: Sonnenschutzfunktion Einstellen
Sonnenschutzfunktion einstellen 1. Durch Drehen am Sonnenschwell- wertregler, können Sie den Sonnen- schwellwert mit Hilfe der Kontroll- leuchte anpassen. LED grün LED rot LED blinkt gelb Sonnen- Sonnen- Drehschalter in schutzfunktion schutzfunktion Stellung 0 wird ausge- wird nicht Sonnen- führt ausgeführt schutzfunktion ausgeschaltet... -
Seite 72: Allgemeines
Allgemeines Sonnenschutz-Antriebs-Typen Typ M: Typ S(+): Antrieb mit mechani- (1997-2003) scher Endabschaltung Antrieb mit elektroni- scher Endabschaltung Typ SF(+): Typ PS(+): (2000-2003) (2000-2002) Antrieb mit elektroni- Antrieb mit elektroni- scher Endabschaltung scher Endabschaltung und Funkempfänger und Punkt zu Punkt (40MHz) - Seite 73 Typ E18: Typ C18: (ab 2015) (ab 2015) Antrieb mit Funkemp- Antrieb mit elektroni- fänger Centronic (868,3 scher Endabschaltung MHz) und sensibler und sensibler Hinderniserkennung für Hinderniserkennung für ZIP-Screens ZIP-Screens Typ E12: Typ C12: (ab 2017) (ab 2017) Antrieb mit elektroni- Antrieb mit Funkemp- scher Endabschaltung , fänger Centronic (868,3...
-
Seite 74: Identifikation Des Antriebtyps
Typ M eingebaut. Wechseln Sie sofort das Einstellset gegen ein für den Typ M geeignetes aus. Bei keiner Reaktion oder einem 1x oder 2x Klacken handelt es sich um die Typen S(+), PS(+), SEB(+), SE I1, SEF I1, SF(+), PSF(+), C12 oder C18. - Seite 75 Zeigt der Antrieb keine Reaktion, handelt es sich um Antriebe mit integriertem Funkempfänger Typ SF(+) (bis 2002), Typ PSF(+) (2003 bis 2017), Typ SEFI1 (ab 2012), Typ C18 (ab 2017) oder C12 (ab 2017). Ist die Anlage mit einem Verriegelungssystem ausge- stattet, wurde bei keiner Reaktion des Antriebs der SEF I1 eingebaut bzw.
-
Seite 76: Antriebe Typ M (M04)
Antriebe Typ M (M04) Typenschild Antriebe Typ M Typenbezeichung: z.B. R 8/17 C M Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm L - 58mm 8/17 Nennmoment/Abtriebsdrehzahl Steckbare Anschlussleitung Mechanische Endabschaltung Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. - Seite 77 Informationen zum Antrieb Typ M (M04) Vor dem Einbau prüfen, ob die Mit- nehmersicherung eingerastet (festge- schraubt) ist. Lage des Mitnehmers auf der Welle mar- kieren und an dieser Stelle ein 4-mm- Loch bohren. Mit einer Schraube oder Niete den Mit- nehmer gegen axiale Verschiebungen in der Welle sichern.
-
Seite 78: Einstellen Der Ausfahr-Endlage
Antriebe Typ M (M04) Einstellen der Endlagen Antriebe Typ M (M04) 1. Einstellen der Ausfahr- Endlage Nach dem Einbau der Welle fahren Sie den Antrieb in Ausfahrrichtung, bis dieser selbsttätig abschaltet. Drehen Sie mit der flexiblen Einstell- hilfe den entsprechenden Einsteller... -
Seite 79: Einstellen Der Einfahr-Endlage
Schalten Sie die Einfahrrichtung aus. Drehen Sie mit der flexiblen Einstellhilfe den Einsteller für die Ausfahr-Endlage 3-10 Umdrehun- gen in die Minusrichtung (je nach Umschlingungen des Tuches auf der Welle bei ausgefahrenem Behang). 2. Einstellen der Einfahr- Endlage Fahren Sie den Behang in Ausfahr- richtung, bis der Antrieb durch das Erreichen des Endschalters für die Ausfahr-Endlage... -
Seite 80: Antriebe Typ S(+)
Antriebe Typ S(+) Typenschild Antriebe Typ S(+) Typenbezeichung: z.B. R 20/17 S+ Antriebsgröße (Rohrdurchmesser) R - 45mm L - 58mm 20/17 Nennmoment/Abtriebsdrehzahl Elektronische Endabschaltung für Sonnenschutz Erhöhte Schließkraft für Kassettenmarkisen Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min.Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. -
Seite 81: Informationen Zum Antrieb Typ S
Informationen zum Antrieb Typ S(+) Die Antriebe mit elektronischer Endabschaltung S(+) erkennen und programmieren die Einfahr-Endlage bei einem dauerhaft vorhandenen Anschlag selbsttätig. Antriebe Typ S S Antriebe werden für den Betrieb von Screens, Markisen und Winter- gartenbeschattungen eingesetzt. Antriebe Typ S+ S+ Antriebe werden für den Betrieb von Kassettenmarkisen mit erhöh- tem Schließmomentbedarf einge-... -
Seite 82: Einstellen Der Endlagen Mit Dem Einstellset Typ S
Einstellen der Endlagen mit dem Einstellset Typ S(+) 1. Einlernen der Ausfahr- Endlage mit dem Einstellset Verbinden Sie farbengleich die Adern der Anschlussleitungen des Antriebs und des Becker Einstell- sets. Fahren Sie den Behang in die ge- wünschte Position und drücken Sie die Programmiertaste bis der An- trieb 1x klackt. - Seite 83 3. Löschen der Endlagen mit dem Einstellset Drücken Sie die Programmiertas- te am Einstellset, bis der Antrieb 2x klackt.
-
Seite 84: Antriebe Typ Ps(+)
Antriebe Typ PS(+) Typenschild Antriebe Typ PS(+) Typenbezeichung: z.B. R 30/17 C PS+ Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm L - 58mm 30/17 Nennmoment/Abtriebsdrehzahl Steckbare Anschlussleitung Punkt-zu-Punkt programmierbar Elektronische Endabschaltung für Sonnenschutz Erhöhte Schließkraft für Kassettenmarkisen Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. -
Seite 85: Informationen Zum Antrieb Typ Ps
Informationen zum Antrieb Typ PS(+) Die Antriebe mit elektronischer Endabschaltung PS(+) erkennen und programmieren die Einfahr- Endlage bei einem dauerhaft vor- handenen Anschlag selbsttätig. Bei nicht vorhandenem Anschlag wird ein Endabschaltungspunkt pro- grammiert. Antriebe Typ PS PS Antriebe werden für den Betrieb von Screens, Markisen und Winter- gartenbeschattungen eingesetzt. -
Seite 86: Einstellen Der Endlagen Mit Den Schaltern Typ Ps
Antriebe Typ PS(+) Einstellen der Endlagen mit den Schaltern Typ PS(+) 1. Beide Endlagen löschen mit den Schaltern Stellen Sie beide Schalter auf setzen Sie einen kurzen Fahrbefehl 2. Einlernen der Ausfahr- Endlage Fahren Sie den Behang in die ge- wünschte Position und stellen Sie den entsprechenden Schalter von auf . -
Seite 87: Einstellen Der Endlagen Mit Dem Einstellset Typ Ps
Einstellen der Endlagen mit dem Einstellset Typ PS(+) 1. Einlernen der Ausfahr- Endlage mit dem Einstellset Verbinden Sie farbengleich die Adern der Anschlussleitungen des Antriebs und des Becker-Einstell- sets. Mindestens 1 Schalter am Antriebs- kopf muss in der Stellung stehen. Fahren Sie den Behang in die ge- wünschte Position und drücken Sie... -
Seite 88: Antriebe Typ E15
Antriebe Typ E15 Typenschild Antriebe Typ E15 Typenbezeichung: z.B. R 30-17-E15 Antriebsgröße (Rohrdurchmesser) R - 45mm L - 58mm 30-17 Nennmoment/Abtriebsdrehzahl Elektronische Endabschaltung Fortlaufende Nummer Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 170112504 Jahr 2017 Kalenderwoche 12504 Fortlaufende Nummer... -
Seite 89: Informationen Zum Antrieb Typ E15
Informationen zum Antrieb Typ E15 Anschlagsverhalten Erhöhtes Anschlagsverhalten bei Kassettenmarkisen Der E15 kann zwischen erhöhtem- und reduziertem Anschlagsverhal- Reduziertes Anschlagsverhalten bei offenen Marki- ten umgeschaltet werden. sen, Screens usw. Einstellen der Endlagen Die Endlagen können auf 2 Arten eingestellt werden: . -
Seite 90: Einstellen Der Endlagen Mit Dem Einstellset
Einstellen der Endlagen mit dem Einstellset 1. Einlernen der Ausfahr- Endlage mit dem Einstellset Verbinden Sie farbengleich die Adern der Anschlussleitungen des Antriebs und des Becker-Einstell- sets. Fahren Sie den Behang in die ge- wünschte Position und drücken Sie die Programmiertaste, bis der An- trieb 1x klackt. -
Seite 91: Einstellen Der Endlagen Mit Dem Bedienelement
Einstellen der Endlagen mit dem Bedienelement 1. Einstellen der unteren Endlage mit dem Bedienele- ment Zu Punkt unten Fahren Sie den Behang in die untere Endlage . Danach fahren Sie den Behang 2x kurz, mit je einer 1 Sek. Pause, in die Aufrichtung und an- schließend wieder in die Abrichtung, bis der Antrieb selbsttätig stoppt... -
Seite 92: Antriebe Typ E12
Antriebe Typ E12 Typenschild Antriebe Typ E12 Typenbezeichung: z.B. R30-17-E12 Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm L - 58mm 30-17 Nennmoment/Abtriebsdrehzahl Elektronische Endabschaltung Fortlaufende Nummer Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 15 06 91505 Jahr 2016 Kalenderwoche 90001 Fortlaufende Nummer... -
Seite 93: Informationen Zum Antrieb Typ E12
Informationen zum Antrieb Typ E12 Autoinstall Über die Autoinstall-Funktion kann der E12 bei Gelenkarm- und Kasset- tenmarkisen die optimale, maximale Ausfahrendlage automatisch erken- nen und programmieren. Anschlagsverhalten Erhöhtes Anschlagsverhalten bei Kassettenmarkisen Der E12 kann zwischen erhöhtem- und reduziertem Anschlagsverhal- Reduziertes Anschlagsverhalten bei offenen Marki- ten umgeschaltet werden. -
Seite 94: Einstellen Der Endlagen Über Autoinstall
Antriebe Typ E12 Einstellen der Endlagen über Autoinstall Auto-Install bei Gelenkarm- und Kassettenmarkisen Fahren Sie den Behang so lange in die Ausfahrrichtung, bis die Ausfahrendlage überfahren ist und das Tuch auf den Gelenkar- men aufliegt Danach fahren Sie ohne Unter- brechung in die Einfahrrichtung, bis der Behang am oberen An- schlag selbsttätig stoppt... -
Seite 95: Einstellen Der Endlagen Mit Den Schaltern
Einstellen der Endlagen mit den Schaltern 1. Beide Endlagen mit den Schaltern löschen Stellen Sie beide Schalter auf setzen Sie einen kurzen Fahrbefehl 2. Einlernen der Ausfahr- Endlage Fahren Sie den Behang in die ge- wünschte Position und stellen Sie den entsprechenden Schalter von auf . - Seite 96 Einstellen der Endlagen mit dem Einstellset 1. Einlernen der Ausfahr- Endlage mit dem Einstellset Verbinden Sie farbengleich die Adern der Anschlussleitungen des Antriebs und des Becker-Einstell- sets. Mindestens 1 Schalter am Antriebs- kopf muss in der Stellung stehen. Fahren Sie den Behang in die ge- wünschte Position und drücken Sie...
- Seite 97 Einstellen der Endlagen mit dem Bedienelement 1. Einstellen der unteren Endlage mit dem Bedienele- ment Mindestens 1 Schalter am Antriebs- kopf muss in der Stellung stehen. Zu Punkt unten Fahren Sie den Behang in die untere Endlage . Danach fahren Sie den Behang 2x kurz, mit je einer 1 Sek.
-
Seite 98: Einstellen Der Sonderfunktion Tuchentlastung
Antriebe Typ E12 Einstellen des Anschlagsverhalten Im Auslieferungszustand haben die Antriebstypen Ø 35 ein reduzier- tes und die Antriebstypen Ø 45 und Ø 58 ein erhöhtes Anschlagsverhal- ten. Das Anschlagsverhalten kann nur während der ersten 3 Fahrten gegen den oberen Anschlag geän- dert werden. -
Seite 99: Einstellen Der Sonderfunktion Tuchstraffung
Einstellen der Sonderfunktion Tuchstraffung Aktivieren der Tuchstraf- fungsfunktion Fahren Sie den Behang in die Aus- fahrendlage Drücken Sie danach die Program- miertaste bis der Antrieb durch Ein- und Ausfahren bestätigt Danach fahren Sie den Behang in die Tuchstraffungsposition drücken erneut die Programmier- taste bis der Antrieb durch Ein- und Ausfahren bestätigt Deaktivieren der Tuchstraf-... -
Seite 100: Antriebe Typ Se-B(+)
Antriebe Typ SE-B(+) Typenschild Antriebe Typ SE-B(+) Typenbezeichung: z.B. R 40/17 SE-B+ Antriebsgröße (Rohrdurchmesser) R - 45mm L - 58mm 40/17 Nennmoment/Abtriebsdrehzahl Elektronische Endabschaltung für Sonnenschutz Automatische Tuchstraffung in der Ausfahr-Endlage Erhöhte Schließkraft für Kassettenmarkisen Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. -
Seite 101: Informationen Zum Antrieb Typ Se-B
Informationen zum Antrieb Typ SE-B(+) Die Antriebe mit elektronischer Endabschaltung SE-B(+) erkennen und programmieren die Einfahr- Endlage selbsttätig. In der Einfahr- Endlage muss ein fester Anschlag vorhanden sein. Eine automatische Reversierfunk- tion in der Ausfahrendlage sorgt für ein gespanntes Tuch. Antriebe Typ SE-B SE-B Antriebe werden für den Be- trieb von Screens, Markisen und... -
Seite 102: Einstellen Der Endlagen Mit Dem Einstellset Typ Se-B
Antriebe Typ SE-B(+) Einstellen der Endlagen mit dem Einstellset Typ SE-B(+) 1. Einlernen der Ausfahr- Endlage mit dem Einstellset Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Einstellsets. Fahren Sie den Behang in die ge- wünschte Position und drücken Sie die Programmiertaste, bis der An- trieb 1x klackt. - Seite 103 3. Löschen der Endlagen mit dem Einstellset - Programmiertaste drücken und gedrückt halten - -Taste drücken und gedrückt halten. - Programmiertaste loslassen - Programmiertaste noch einmal drücken, bis der Antrieb 2x klackt. Befindet sich der Antrieb zwischen den Endlagen, werden beide Endla- gen gelöscht.
-
Seite 104: Anschluss Antriebe Typ Se+ K5 Mute
Antriebe Typ SE+ K5 mute Typenschild Antriebe Typ SE+ K5 mute Typenbezeichung: z.B. R40/17C SE+ K5 mute Antriebsgröße (Rohrdurchmesser) R - 40mm 40/17 Nennmoment/Abtriebsdrehzahl Steckbare Anschlussleitung Elektronische Endabschaltung für Sonnenschutz Div. Sonderfunktionen Erhöhte Schließkraft für Kassettenmarkisen mute Sehr leiser Lauf Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. -
Seite 105: Informationen Zum Antrieb Typ Se+ K5 Mute
Informationen zum Antrieb Typ SE+ K5 mute Die Antriebe mit elektronischer Endabschaltung mute zeichnen sich durch einen sehr ru- higen und leisen Lauf aus. Für die niedrige Geräuschentwicklung wer- den geräuschdämmende Elemente eingesetzt. Für das Erkennen der Einfahrendla- ge muss ein dauerhafter Anschlag vorhanden sein. -
Seite 106: Einstellen Der Endlagen Mit Dem Bedienelement Typ Se+ K5 Mute
Antriebe Typ SE+ K5 mute Einstellen der Endlagen mit dem Bedienelement Typ SE+ K5 mute 1. Einstellen der Endlage mit dem Bedienelement Auto-Install (nur bei Gelenk- armmarkisen) Fahren Sie den Behang so lange in die Ausfahrrichtung, bis die Ausfahrendlage überfahren ist und das Tuch auf den Gelenkar- men aufliegt Danach fahren Sie ohne Unter-... -
Seite 107: Einstellen Der Endlagen Mit Dem Einstellset Typ Se+ K5 Mute
Einstellen der Endlagen mit dem Einstellset Typ SE+ K5 mute 1. Einlernen der Endlagen Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Einstellsets. Fahren Sie den Behang in die ge- wünschte Position und drücken Sie die Programmiertaste, bis der An- trieb 1x klackt. -
Seite 108: Anschluss Antriebe Typ E18
Antriebe Typ E18 Typenschild Antriebe Typ E18 Typenbezeichung: z.B. R12-17-E18 Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm 12-17 Nennmoment/Abtriebsdrehzahl Elektronische Endabschaltung Fortlaufende Nummer Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 15 06 91505 Jahr 2016 Kalenderwoche 90001 Fortlaufende Nummer... -
Seite 109: Informationen Zum Antrieb Typ E18
Informationen zum Antrieb Typ E18 Hinderniserkennung Um ein unkontrolliertes Abwickeln des Behangs zu vermeiden wer- den Hindernisse in Abrichung (etwa durch Windlast) erkannt. Damit die sensible Hinderniserken- Mitnehmer Mitnehmer mit nung aktiv wird, muss der Mitneh- Hinderniserkennung mer mit Hinderniserkennung am An- trieb montiert sein und der Behang eine schwere Endleiste haben. -
Seite 110: Einstellen Der Endlagen Über Autoinstall
Antriebe Typ E18 Einstellen der Endlagen über Autoinstall 1. Einlernen der Einfahr- Endlage Mindestens ein Schalter am An- triebskopf muss in der Stellung ste- hen. Fahren Sie den Behang gegen den Anschlag, bis der Antrieb selbsttätig stoppt. 3. Einlernen der Ausfahr- Endlage Fahren Sie in Abrichtung und halten Sie die Fahrtaste gedrückt, bis der... - Seite 111 Einstellen der Endlagen mit den Schaltern 1. Beide Endlagen mit den Schaltern löschen Stellen Sie beide Schalter auf setzen Sie einen kurzen Fahrbefehl 2. Einlernen der Ausfahr- Endlage Fahren Sie den Behang in die ge- wünschte Position und stellen Sie den entsprechenden Schalter von auf .
- Seite 112 Einstellen der Endlagen mit dem Einstellset 1. Einlernen der Ausfahr- Endlage mit dem Einstellset Verbinden Sie farbengleich die Adern der Anschlussleitungen des Antriebs und des Becker-Einstell- sets. Mindestens 1 Schalter am Antriebs- kopf muss in der Stellung stehen. Fahren Sie den Behang in die ge- wünschte Position und drücken Sie...
-
Seite 113: Einlernen Der Ausfahr-Endlage Mit Dem Bedienele- Ment
Einstellen der Endlagen mit dem Bedienelement 1. Einlernen der Ausfahr- Endlage mit dem Bedienele- ment Mindestens 1 Schalter am Antriebs- kopf muss in der Stellung stehen. Fahren Sie den Behang in die untere Endlage . Danach fahren Sie den Behang 2x kurz, mit je einer 1 Sek. Pause, in die Einfahrrichtung anschließend wieder in die Ausfahr- richtung, bis der Antrieb selbsttätig... -
Seite 114: Einstellen Der Sonderfunktion Tuchentlastung
Antriebe Typ E18 Einstellen der Sonderfunktion Tuchentlastung Aktivieren / Deaktivieren der Tu- chentlastung Fahren Sie den Behang gegen den oberen Anschlag Drücken Sie die Programmiertaste so lange , bis der Antrieb das Ak- tivieren bzw. Deaktivieren der Tuch- entlastung durch ein kurzes Aus- und Einfahren quittiert Sensible Hinderniserkennung Wird während dem Betrieb ein Hin-... -
Seite 116: Typenschild
Antriebe Typ SE I1 Typenschild Typenbezeichung: z.B. R 8/17 SE I1 Antriebsgröße (Rohrdurchmesser) R - 45mm L - 58mm 8/17 Nennmoment/Abtriebsdrehzahl Steckbare Anschlussleitung Elektronische Endabschaltung für Sonnenschutz Automatische reversieren in der unteren Endlage Programmierbar für verschiedene Verriegelunssysteme Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. -
Seite 117: Prinzip Verriegelung
Informationen Die Antriebe mit elektronischer Endabschaltung SE I1 erkennen und programmieren die Einfahr-Endlage selbsttätig. In der Einfahr-Endlage muss ein fester Anschlag vorhanden sein. In der Ausfahrposition wird der Be- hang automatisch verriegelt und ge- strafft. Prinzip Verriegelung Klick Klick Der Behang wird so lange ausge- fahren, bis der Riegel den Verriege- lungspunkt überfahren hat (Riegel klickt). - Seite 118 Antriebe Typ SE I1 Einstellen der Endlagen 1. Einlernen der Einfahr- Endlage Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Einstellsets. Fahren Sie den Behang gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. 2. Programmieren der Verrie- gelungsendlage Fahren Sie den Behang nach un- , bis die Verriegelung klickt...
-
Seite 119: Programmieren Der Entriegelungsendlage
3. Behang in die Verriegelung fahren Fahren Sie den Behang aufwärts in die Verriegelung, bis der Antrieb selbsttätig abschaltet. 4. Programmieren der Entrie- gelungsendlage Fahren Sie den Behang aus der Verriegelungsposition nach unten , bis die Verriegelung klickt Danach drücken Sie die Program- miertaste am Einstellset , bis der Antrieb 1x klackt... -
Seite 120: Anschluss Antriebe Typ Psf
Antriebe Typ PSF(+) Typenschild Antriebe Typ PSF(+) Typenbezeichung: z.B. R30/17C PSF+ Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm L - 58mm 30/17 Nennmoment/Abtriebsdrehzahl Steckbare Anschlussleitung Punkt-zu-Punkt programmierbar Elektronische Endabschaltung für Sonnenschutz Funkempfänger Erhöhte Schließkraft für Kassettenmarkisen Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. -
Seite 121: Informationen Zum Antrieb Typ Psf
Informationen zum Antrieb Typ PSF(+) Die Antriebe mit elektronischer Endabschaltung PSF(+) erkennen und programmieren die Einfahr- Endlage bei einem dauerhaft vor- handenen Anschlag selbsttätig. Bei nicht vorhandenem Anschlag wird ein Endabschaltungspunkt pro- grammiert. Antriebe Typ PSF PSF Antriebe werden für den Betrieb von Screens, Markisen und Winter- gartenbeschattungen eingesetzt. -
Seite 122: Einstellen Der Endlagen Typ Psf
Antriebe Typ PSF(+) Einstellen der Endlagen Typ PSF(+) 1. Einlernen der Ausfahr- Endlage mit dem Mastersender Fahren Sie den Behang in die Aus- fahrposition. Drücken Sie danach die Programmier- und AUSFAHR- Taste, bis der Antrieb 1x klackt. 2. Einlernen der Einfahr- Endlage mit dem Mastersender Anschlag Einfahr-Endlage... -
Seite 123: Einstellen Der Zwischenpositionen Typ Psf
Einstellen der Zwischenpositionen Typ PSF(+) 4. Einlernen der Zwischen- position I Fahren Sie den Behang in die ge- wünschte Zwischenposition drücken Sie STOPP- und AUSFAHR- Taste, bis der Antrieb 1x klackt. Für das Anfahren der Zwischenpo- sition I drücken Sie innerhalb einer Sekunde 2x die AUSFAHR-Taste. - Seite 124 Antriebe Typ SEF I1 Typenschild Typenbezeichung: z.B. R8/17C SEF I1 Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm L - 58mm 8/17 Nennmoment/Abtriebsdrehzahl Steckbare Anschlussleitung Elektronische Endabschaltung für Sonnenschutz Automatische reversieren in der unteren Endlage Funkempfänger Programmierbar für verschiedene Verriegelungssysteme Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min.
- Seite 125 Informationen Die Antriebe mit elektronischer Endabschaltung SEF I1 erkennen und programmieren die Einfahr- Endlage selbsttätig. In der Einfahr- Endlage muss ein fester Anschlag vorhanden sein. In der Ausfahrposition wird der Be- hang automatisch verriegelt und ge- strafft. Prinzip Verriegelung Der Behang wird so lange ausge- fahren, bis der Riegel den Verriege- lungspunkt überfahren hat (Riegel klickt).
-
Seite 126: Programmieren Der Verriegelungsendlage Mit Dem Mastersender
Antriebe Typ SEF I1 Einstellen der Endlagen 1. Einlernen der Einfahr-End- lage mit dem Mastersender Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Einstellsets. Fahren Sie den Behang gegen den oberen Anschlag, bis der Antrieb selbsttätig stoppt. 2. Programmieren der Ver- riegelungsendlage mit dem Mastersender Fahren Sie den Behang nach unten,... -
Seite 127: Programmieren Der Entriegelungsendlage Mit Dem Mastersender
3. Behang in die Verriegelung fahren mit dem Mastersender Fahren Sie den Behang aufwärts in die Verriegelung, bis der Antrieb selbsttätig abschaltet. 4. Programmieren der Ent- riegelungsendlage mit dem Mastersender Fahren Sie den Behang nach unten, bis die Verriegelung klickt Drücken Sie danach die Program- mier- und AUSFAHR-Taste, bis der Antrieb 1x klackt... -
Seite 128: Anschluss Antriebe Typ C12
Antriebe Typ C12 Typenschild Antriebe Typ C12 Typenbezeichung: z.B. R30-17-C12 Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm L - 58mm 30-17 Nennmoment/Abtriebsdrehzahl Centronic Funk Fortlaufende Nummer Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 170112503 Jahr 2017 Kalenderwoche 12503 Fortlaufende Nummer... -
Seite 129: Informationen Zum Antrieb Typ C12
Informationen zum Antrieb Typ C12 Autoinstall Über die Autoinstall-Funktion kann der C12 bei Gelenkarm- und Kasset- tenmarkisen die optimale, maximale Ausfahrendlage automatisch erken- nen und programmieren. Anschlagsverhalten erhöhtes Anschlagsverhalten bei Kassettenmarkisen Der C12 kann zwischen erhöhtem- reduziertes Anschlagsverhalten bei offenen Markisen, und reduziertem Anschlagsverhal- Screens usw. -
Seite 130: Einstellen Der Endlagen Über Autoinstall
Antriebe Typ C12 Einstellen des Anschlagsverhalten Im Auslieferungszustand haben die Antriebstypen Ø 35 ein reduziertes und die An- triebstypen Ø 45 und Ø 58 ein erhöhtes Anschlagsverhalten. Das Anschlagsverhal- ten kann nur während der ersten 3 Fahrten gegen den oberen Anschlag geändert werden. -
Seite 131: Einstellen Der Endlagen Typ C12
Einstellen der Endlagen Typ C12 1. Einlernen der Ausfahr- Endlage mit dem Mastersender Fahren Sie den Behang in die Aus- fahrposition. Drücken Sie danach die Programmier- und AUSFAHR- Taste, bis der Antrieb 1x klackt. 2. Einlernen der Einfahr- Endlage mit dem Mastersender Anschlag Einfahr-Endlage Fahren Sie den Behang gegen... -
Seite 132: Einstellen Der Zwischenpositionen Typ C12
Antriebe Typ C12 Einstellen der Zwischenpositionen Typ C12 4. Einlernen der Zwischen- position I Fahren Sie den Behang in die ge- wünschte Zwischenposition drücken Sie STOPP- und AUSFAHR- Taste, bis der Antrieb 1x klackt. Für das Anfahren der Zwischenpo- sition I drücken Sie innerhalb einer Sekunde 2x die AUSFAHR-Taste. -
Seite 133: Einstellen Der Sonderfunktion Tuchentlastung
Einstellen der Sonderfunktion Tuchentlastung Aktivieren / Deaktivieren der Tuchentlastung Im Auslieferungszustand ist die Tuch entlastungsfunktion triebstypen Ø 35 deaktiviert und bei Antriebstypen Ø 45 und Ø 58 akti- viert. Fahren Sie den Behang gegen den oberen Anschlag . Drücken Sie danach die Programmiertaste bis der Antrieb 1x klackt. -
Seite 134: Anschluss Antriebe Typ C18
Antriebe Typ C18 Typenschild Antriebe Typ C18 Typenbezeichung: z.B. R30-17-C18 Antriebsgröße (Rohrdurchmesser) P - 35mm R - 45mm L - 58mm 30-17 Nennmoment/Abtriebsdrehzahl Centronic Funk Fortlaufende Nummer Betriebsart (Kurzzeitbetrieb S2) Nach 4 Min. Dauerbetrieb muss eine Ab- kühlphase erfolgen. Serien-Nummer: z.B. 170112500 Jahr 2017 Kalenderwoche 12500 Fortlaufende Nummer... -
Seite 135: Informationen Zum Antrieb Typ C18
Informationen zum Antrieb Typ C18 Hinderniserkennung Um ein unkontrolliertes Abwickeln des Behangs zu vermeiden wer- den Hindernisse in Abrichung (etwa durch Windlast) erkannt. Damit die sensible Hinderniserken- Mitnehmer Mitnehmer mit nung aktiv wird, muss der Mitneh- Hinderniserkennung mer mit Hinderniserkennung am An- trieb montiert sein und der Behang Klack eine schwere Endleiste haben. - Seite 136 Antriebe Typ C18 Einstellen der Endlagen über Autoinstall 1. Einlernen der Einfahr- Endlage Fahren Sie den Behang gegen den Anschlag, bis der Antrieb selbsttätig stoppt. 3. Einlernen der Ausfahr- Endlage Fahren Sie in Ausfahrrichtung und halten Sie die Fahrtaste gedrückt, bis der Antrieb die Ausfahrendlage überfährt , danach ein Auffah-...
-
Seite 137: Einstellen Der Endlagen Typ C18
Einstellen der Endlagen Typ C18 1. Einlernen der Ausfahr- Endlage mit dem Mastersender Fahren Sie den Behang in die Aus- fahrposition. Drücken Sie danach die Programmier- und AUSFAHR- Taste, bis der Antrieb 1x klackt. 2. Einlernen der Einfahr- Endlage mit dem Mastersender Anschlag Einfahr-Endlage Fahren Sie den Behang gegen... - Seite 138 Antriebe Typ C18 Einstellen der Sonderfunktion Tuchentlastung Aktivieren / Deaktivieren der Tuchentlastung Im Auslieferungszustand ist die Tu- chentlastungsfunktion bei Antriebs- typen Ø 35 deaktiviert und bei An- triebstypen Ø 45 aktiviert. Fahren Sie den Behang gegen den oberen Anschlag . Drücken Sie danach die Programmiertaste der Antrieb 1x klackt.
-
Seite 140: Steuerung-Set Sws241
Steuerung-Set SWS241 Inbetriebnahme des Sonnen-Wind-Set Funk Hand- sender mit Sensor - SWS241 1. Mastersender einlernen a. Fahren Sie den Behang durch das Betätigen der AUF/STOPP/ AB-Tockeltaste in eine mittlere Position. b. Drücken Sie danach die Pro- grammiertaste am SWC510. Der SWC510 geht für 3 Minuten in Lernbereitschaft. -
Seite 141: Sonnenschwellwert Einstellen
Einstellhilfe den Windschwellwert- regler, bis der gewünschte Wert er- reicht ist. Der Windschwellwert lässt sich in 11 Stufen (ca. 2m/s bis 22 m/s) ein- stellen. Beim langsamen Drehen des Reglers werden Ihnen die Stu- fen durch ein Nicken des Behangs angezeigt. -
Seite 142: Steuerung-Set Sws441/Sws641
Steuerung-Set SWS441/SWS641 Inbetriebnahme des Sonnen-Wind-Set Funk Hand- sender mit Sensor - SWS441/SWS641 1. Mastersender einlernen Schalten Sie die Netzspannung am Funkempfänger (Antrieb Typ PSF(+)) aus und wieder ein . Drü- cken Sie danach die Programmier- taste am Mastersender , bis der Antrieb 2x klackt Hinweis: Das Einstellen der End- lagen für den Antriebstyp PSF(+) - Seite 143 Einstellhilfe den Windschwellwert- regler, bis der gewünschte Wert er- reicht ist. Der Windschwellwert lässt sich in 11 Stufen (ca. 2m/s bis 22 m/s) einstel- len. Beim langsamen Drehen des Reglers werden Ihnen die Stufen durch das Klacken des Rohrantrie- bes angezeigt.
- Seite 144 Steuerung SC211 Inbetriebnahme des Markisen-Bewegungssensor- Funk SC211 1. Mastersender einlernen Schalten Sie die Netzspannung am Funkempfänger (Antrieb Typ PSF(+)) aus und wieder ein . Drü- cken Sie danach die Programmier- taste am Mastersender SWC241-II , bis der Antrieb 2x klackt Hinweis: Das Einstellen der End- lagen für den Antriebstyp PSF(+) entnehmen Sie den Seiten 92...
-
Seite 145: Einstellen Des Auslösewinkels
Windschwellwertregler am SWC241-II, bis der gewünschte Wert erreicht ist. Der Windschwellwert lässt sich in 11 Stufen (ca. 2 m/s bis 22 m/s) einstellen. Beim langsamen Drehen des Reglers werden Ihnen die Stu- fen durch das Klacken des Rohran- triebes angezeigt. -
Seite 146: Steuerung Vc470-Ii
Steuerung VC470-II Inbetriebnahme Anschluss Netz Antrieb Mit dem externen Funkempfänger VC470-II können konventionelle Ja- lousie-, Markisen- und Rollladenan- triebe zu Funkantrieben aufgerüstet Netz werden. Der Anschluss erfolgt über den Hirschmannstecker STAS 3 vom Antrieb, so wie der Hirschmann- kupplung STAK 3 zur Netzversor- gung. -
Seite 147: Funktionen Der Vc470-Ii
Funktionen der VC470-II 3. Einlernen der Zwischen- position/Wendeposition Fahren Sie die Jalousie aus der oberen Endlage in die gewünschte Zwischenposition und drücken Sie danach die STOPP- und AB-Taste bis der Antrieb durch ein Nicken den Einlernvorgang quittiert. Fahren Sie in die gewünschte Wen- deposition und drücken Sie danach die STOPP- und AUF-Taste bis der Antrieb den Einlernvorgang durch... -
Seite 148: Die Centronic-Funk-Technik
Die Centronic-Funk-Technik Prinzip: Aufbau von Einzel-, Gruppen- und Zentralsteuerungen Jeder Funkempfänger besitzt einen Speicherplatz für einen Mastersender und 15 Speicherplätze für weitere Sender. Der Mastersender wird über die Funkeinlerntaste bzw. den Funkschalter oder über ein Power ON in den Empfänger programmiert. Alle weiteren Sender werden mit Hil- fe des Mastersenders in den Empfänger programmiert. - Seite 149 Bei einem 5-Kanal-Sender verhält sich jeder einzelne Kanal wie ein separater Sen- der. Bei Anwahl aller Kanäle (alle Gruppen LEDs leuchten) werden alle Empfänger angesprochen, in die der Sender eingelernt wurde. Beispiel: Kanal 1 - „Einzelsender A“ (Mastersender) steuert Antrieb 1 Kanal 2 - „Einzeltsender B“...
-
Seite 150: Einlernen Der Sender
Die Centronic-Funk-Technik Einlernen der Sender Mastersender einlernen Schalten Sie die Netzspannung am Funkempfänger (Funkantrieb oder externer Centronic Funkempfänger) neu ein (Power On) oder schalten Sie den Funkschalter des Funkantriebs in die Position bzw. betätigen Sie die Funkeinlerntaste des exter- nen Centronic Funkempfängers Drücken Sie danach 3 Sekunden lang die Programmiertaste am Sen- , bis der Funkantrieb 2x klackt... -
Seite 151: Weitere Sender Einlernen
Weitere Sender einlernen Drücken Sie 3 Sekunden lang die Programmiertaste am Mastersen- , bis der Funkantrieb 1x klackt bzw. der externe Funkempfänger 1-malig kurz anfährt. Drücken Sie danach die Program- miertaste 3 Sekunden lang am neu einzulernenden Sender , bis der Funkantrieb 1x klackt bzw. -
Seite 152: Löschen Der Sender
Die Centronic-Funk-Technik Löschen der Sender Sender einzeln löschen Drücken Sie 3 Sekunden lang die Programmiertaste am Mastersen- , bis der Funkantrieb 1x klackt bzw. der externe Funkempfänger 1-malig kurz anfährt. Drücken Sie danach die Program- miertaste 3 Sekunden lang am zu löschenden Sender , bis der Funk- antrieb 1x klackt bzw. -
Seite 153: Alle Sender Löschen (Außer Mastersender)
Alle Sender löschen (außer Mastersender) Drücken Sie 3 Sekunden lang die Programmiertaste am Mastersen- , bis der Funkantrieb 1x klackt bzw. der externe Funkempfänger 1-malig kurz anfährt. Drücken Sie noch einmal 3 Sekun- den lang die Programmiertaste am Mastersender , bis der Funkan- trieb 1x klackt bzw. -
Seite 154: Die B-Tronic-Funk-Technik
Die B-Tronic-Funk-Technik Prinzip: Aufbau von Einzel-, Gruppen- und Zentralsteuerungen Zentralsender S1 steuert Antrieb A1, A2 und A3 Grupppensender S2 steuert Antrieb A2 und A3 Einzelsender S3 steuert Antrieb A3 Beim bidirektionalen Einlernvorgang (linken) wird der Sender im Antriebspeicher so- wie der Antrieb im Senderspeicher hinterlegt. Somit kann der Sender Fahrbefehle zum Antrieb senden und der Antrieb Statusmeldungen zurück an den Sender schi- cken. -
Seite 155: Mastermodus
Antrieb 1x klackt Mastermodus verlassen Drücken Sie die Hand-Auto-Taste , bis die Hand-Auto-Taste nicht mehr blinkt Empfängermodus Becker KNX-RF-Sender können verschiedene KNX-RF-Empfänger steuern. Damit z.B. ein Dimmer ge- steuert werden kann, muss der ent- sprechende Empfängermodus am Handsender eingestellt werden. -
Seite 156: Sender Einlernen (Link)
Die B-Tronic-Funk-Technik Sender einlernen (link) Antrieb in Lernbereitschaft bringen Über Power On Schalten Sie die Netzspannung am B-Tronic- Funkantrieb ein Über den Schalter am Antrieb Schalten Sie den Funkschalter des B-Tronic-Funkantriebs in die Positi- Über einen bereits eingelern- ten Sender Drücken Sie die Mastertaste oft, bis der Antrieb 1x klackt . -
Seite 157: Sender Auslernen (Unlink)
Sender auslernen (unlink) Antrieb in Auslernbereit- schaft bringen Drücken Sie an einem bereits einge- lernten Sender die Mastertaste oft, bis der Antrieb 1x klackt . Da- nach drücken Sie am gleichen Sen- der die Programmiertaste , bis der Antrieb 1x klackt . -
Seite 158: Löschen Aller Sender Im Antrieb
Die B-Tronic-Funk-Technik Löschen aller Sender im Antrieb Antrieb in Auslernbereit- schaft bringen Drücken Sie an einem bereits einge- lernten Sender die Mastertaste oft, bis der Antrieb 1x klackt . Da- nach drücken Sie am gleichen Sen- der die Programmiertaste , bis der Antrieb 1x klackt . -
Seite 159: Löschen Aller Nicht Rückmeldenden Empfänger Im Handsender
Löschen aller nicht rückmeldenden Emp- fänger im Handsender Speicher im Handsender „aufräumen“ Nicht mehr rückmeldende Empfän- ger, die noch im Handsenderspei- cher eingetragen sind, können ge- zielt gelöscht werden. Stellen Sie sicher, dass Sie in Reich- weite aller rückmeldenden Empfän- ger sind. -
Seite 160: Wichtige Sicherheitshinweise
Technische Daten, Nennmoment und Betriebsdauer finden Sie auf dem Typenschild des Rohran- triebs. • Bewegliche Teile des Antriebs müssen mehr als 2,5 m über dem Boden oder einer anderen Ebe- ne, die den Zugang zu dem Antrieb gewährt, montiert werden. •... - Seite 161 • Gerät enthält verschluckbare Kleinteile. • Verletzungsgefahr durch Stromschlag. • Anschlüsse an 230 V Netz müssen durch eine Elektrofachkraft erfolgen. • Schalten Sie vor der Montage die Anschlussleitung spannungsfrei. • Die Vorschriften der örtlichen Energieversorgungsunternehmen sowie die Bestimmungen für nasse und feuchte Räume nach VDE 100 sind beim Anschluss einzuhalten.
- Seite 162 BECKER-Antriebe GmbH Friedrich-Ebert-Str. 2-4 D-35764 Sinn Tel.: +49 (0) 27 72/507-0 Fax: +49 (0) 27 72/507-110 info@becker-antriebe.com www.becker-antriebe.de 4995 900 070 0 Stand: 04/2017...
