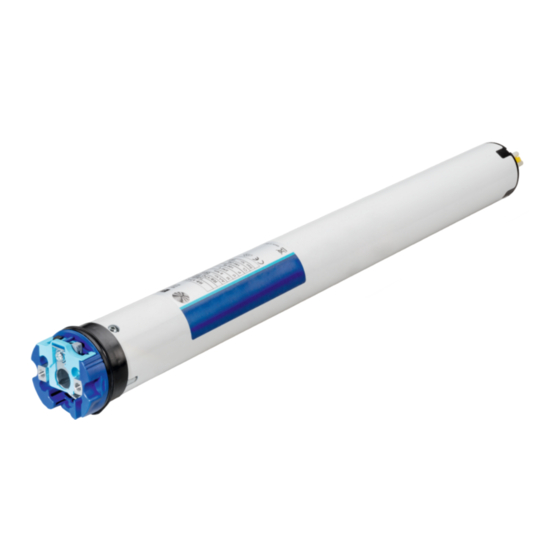

P5...r40 serie; rollladenantrieb mit integriertem funkempfänger
Vorschau ausblenden Andere Handbücher für C01:
Inhaltsverzeichnis

Werbung

P5...R40
Modell: C01
Montage- und Betriebsanleitung
de
Rollladenantrieb mit integriertem Funkempfänger
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 300 414 0g     18.11.2016
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Becker C01

  • Seite 1 P5...R40 Modell: C01 Montage- und Betriebsanleitung Rollladenantrieb mit integriertem Funkempfänger Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 300 414 0g     18.11.2016    Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 4 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ...............................  4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage und Demontage der steckbaren Anschlussleitung .................... 7 Montage der steckbaren Anschlussleitung ........................ 7 Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø35 ..................
  • Seite 3: Allgemeines

    Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Rollladenanwendungen • Einzel-, Gruppen und Zentralsteuerung per Funk • Kein Verdrahtungsaufwand zum Schalter oder einer Relaissteuerung • Antrieb und geeignete Sender sind frei kombinierbar • Einfache Einstellung der Endlagen über den Sender •...
  • Seite 4: Gewährleistung

    Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderun- gen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
  • Seite 5 • Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die vom Antriebsher- steller freigegeben sind. Durch nicht freigegebene Fremdprodukte oder Veränderungen der Anlage und des Zubehörs gefähr- den Sie Ihre und die Sicherheit Dritter, sodass die Verwendung von nicht freigegebenen Fremdproduk- ten oder nicht mit uns abgestimmten und nicht durch uns freigegebene Veränderungen unzulässig ist.
  • Seite 6: Bestimmungsgemäße Verwendung

    ACHTUNG Sicherheitshinweise zur Vermeidung von Sachschäden. • Ausreichend Abstand zwischen bewegten Teilen und benachbarten Gegenständen si- cherstellen. • Der Antrieb darf nicht an der Anschlussleitung transportiert werden. • Alle rastbaren Verbindungen und Befestigungsschrauben der Lager müssen auf festen Sitz überprüft werden. •...
  • Seite 7: Montage Und Demontage Der Steckbaren Anschlussleitung

    Montage und Demontage der steckbaren Anschlussleitung Montage der steckbaren Anschlussleitung Stecken Sie die spannungsfreie Anschlussleitung soweit in den Antriebskopf, bis die Rastnase des Antriebes hörbar einrastet. Verwenden Sie gegebenenfalls zum Nachschieben einen passenden Schlitz-Schraubendreher. Setzen Sie diesen in eine der bei- den dafür vorgesehenen Nuten am Stecker an.
  • Seite 8: Demontage Der Steckbaren Anschlussleitung Für Rohrantriebe Ø45 / Ø58

    Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58 VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rast- bügel die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen.
  • Seite 9: Montage

    Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel- lers verwendet werden. Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmo- ment des Antriebs plus Gewicht des Behanges) überzeugen.
  • Seite 10: Mitnehmersicherung

    Mitnehmersicherung Montage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage mit dem Demontagewerkzeug Art.-Nr. 4930 300 606 0 Demontage mit einer Spitzzange Montage und Demontage des Mitnehmers mit separater Mitnehmersicherung Montage und Demontage des Mitnehmers mit Schraubverbindung...
  • Seite 11: Sichern Des Antriebs Gegen Axiales Verschieben

    Sichern des Antriebs gegen axiales Verschieben Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer mit der Welle zu verschrauben. -10 mm ACHTUNG Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs bohren! Verbinden des Mitnehmers mit der Wickelwelle Ø35 + Ø45 Antriebsgröße Wickelwellen-Ø...
  • Seite 12: Quittierung Des Antriebs

    Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb und Gegenlager in den Kasten ein und sichern Sie den An- trieb entsprechend der Befestigungsart des Wandlagers mit Splint oder Federstecker. Positionieren Sie nach dem Einlernen des Senders die Wickelwelle so, dass der Rollladenpanzer mittels Federn eingehängt wer- den kann, oder montieren Sie die Hochschiebesicherung gemäß...
  • Seite 13: Inbetriebnahme

    Inbetriebnahme Symbolerklärung AUF-Taste STOPP-Taste AB-Taste Einlerntaste Rohrantrieb quittiert mit Klacken (Einmal oder mehrmals) Rohrantrieb quittiert mit Nicken (Einmal oder mehrmals) 1 = Drehrichtungsschalter 2 = Funkschalter Rohrantrieb anschließen 230V AC / 50 Hz Schließen Sie den Rohrantrieb an die Spannungsversorgung an. 1 = blau 3 = schwarz 2 = braun...
  • Seite 14: Mastersender Einlernen

    Mastersender einlernen Drücken Sie die Einlerntaste innerhalb der Lernbereitschaft für 3 Sekunden. ▻ Der Rohrantrieb quittiert. ► Damit ist der Einlernvorgang beendet. Falls im Empfänger schon ein Sender eingelernt ist, drücken Sie die Einlerntaste für 10 Se- kunden. Überprüfung der Drehrichtungszuordnung Es gibt 2 Möglichkeiten der Drehrichtungsänderung •...
  • Seite 15: Intelligentes Installationsmanagement

    Intelligentes Installationsmanagement Endlagen Status Indikator (ESI) Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist. Abschluss der Installation nach der automatischen Endlageneinstellung Der Antrieb speichert die Endlageneinstellung dauerhaft ab, nachdem jede Endlage 3 x angefahren wurde. Danach ist die Installa- tion abgeschlossen.
  • Seite 16: Anschlag Oben Zu Punkt Unten

    Anschlag oben zu Punkt unten Fahren Sie gegen den oberen, dauerhaft vorhandenen Anschlag. ▻ Der Rohrantrieb schaltet selbstständig ab. Anschließend fahren Sie die gewünschte untere Endlage an. Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die AB- Taste und halten Sie die beiden Tasten gedrückt.
  • Seite 17: Endlagen Löschen

    2) Erweitern des Fahrbereiches (die gewünschte Endlage befindet sich außerhalb des möglichen Fahrbereiches) ACHTUNG Beim Löschen einzelner Endlagen und beim Löschen beider Endlagen werden alle einge- stellten Funktionen (Zwischenposition I, Zwischenposition II, Festfrierschutz oben, Hinder- niserkennung, Fahrzeiten, Fliegengitterschutzfunktion) mit gelöscht. Fahren Sie die Endlage an, in deren Richtung Sie den Fahrbereich erweitern möch- ten.
  • Seite 18: Zwischenpositionen I + Ii

    Beide Endlagen löschen Fahren Sie den Behang zwischen die Endlagen. Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die STOPP-Taste und halten Sie die beiden Tasten für 10 Sekunden gedrückt. ▻ Die Quittierung erfolgt durch ein „Klack - Klack“ des Rohrantriebes. ►...
  • Seite 19: Einlernen Weiterer Sender

    Einlernen weiterer Sender Es können neben dem Mastersender noch bis zu 15 Sender in den Rohrantrieb eingelernt werden. Drücken Sie die Einlerntaste des eingelernten Mastersenders für 3 Sekunden. ▻ Der Rohrantrieb quittiert. Drücken Sie nun die Einlerntaste eines neuen Senders, der dem Rohrantrieb noch nicht bekannt ist, für 3 Sekunden.
  • Seite 20: Master Überschreiben

    Master überschreiben Es gibt 2 Möglichkeiten den Master zu überschreiben: • Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung • Rohrantrieb in Lernbereitschaft bringen mit dem Funkschalter Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung Damit der neue Mastersender nur in den gewünschten Rohrantrieb eingelernt wird, müs- sen Sie alle anderen Rohrantriebe, die mit an der gleichen Spannungsversorgung ange- schlossen sind, aus der Lernbereitschaft bringen.
  • Seite 21: Festfrierschutz Oben

    Festfrierschutz oben Mit dem Festfrierschutz oben wird das Festfrieren des Rollladens in der oberen Endlage erschwert, da der Rollladen kurz vor dem oberen Anschlag stoppt. Der Abstand zum oberen Anschlag wird automatisch zyklisch überprüft und ggfs. korrigiert. Der Festfrierschutz oben ist im Auslieferzustand deaktiviert. Um den Festfrierschutz aktivieren zu können, müssen beide Endlagen eingestellt sein.
  • Seite 22: Fliegengitterschutzfunktion

    AB-Taste für ca. 3 Sekunden. ► Die Quittierung erfolgt durch ein „3x Klack“ des Rohrantriebes. Programmieren der Fahrzeiten Diese Funktion ist nur mit „MemoControl“ Sendern des Becker-Steuerungs-Programmes Centronic möglich. Dieser Rohrantrieb kann je eine Schaltzeit für eine AUF- und eine AB-Fahrt speichern.
  • Seite 23: Wartung

    Wartung Diese Antriebe sind wartungsfrei. Technische Daten Ø35 Modell P5-16-C01 P9-16-C01 P5/16C PROF+ P9/16C PROF+ Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 64 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W] Nennstromaufnahme [A] 0,36 0,47 Betriebsart S2 4 Min. Schutzart IP 44 Kl.
  • Seite 24: Was Tun Wenn

    Was tun wenn...? Problem Abhilfe Rohrantrieb läuft nicht. Neuen Sender einlernen. Sender innerhalb der Reichweite des Rohrantriebs bringen. Fahr- oder Stopptaste am Sender in unmittelbarer Nähe des Rohrantriebes mindestens 5x betätigen. Batterien richtig einlegen bzw. neue Batterien verwenden. Elektr. Anschluss überprüfen. Thermoschutzschalter im Rohrantrieb hat angesprochen.
  • Seite 25: Anschlussbeispiel

    Anschlussbeispiel...
  • Seite 26: Konformitätserklärung

    Konformitätserklärung...
