Antriebe Typ M17

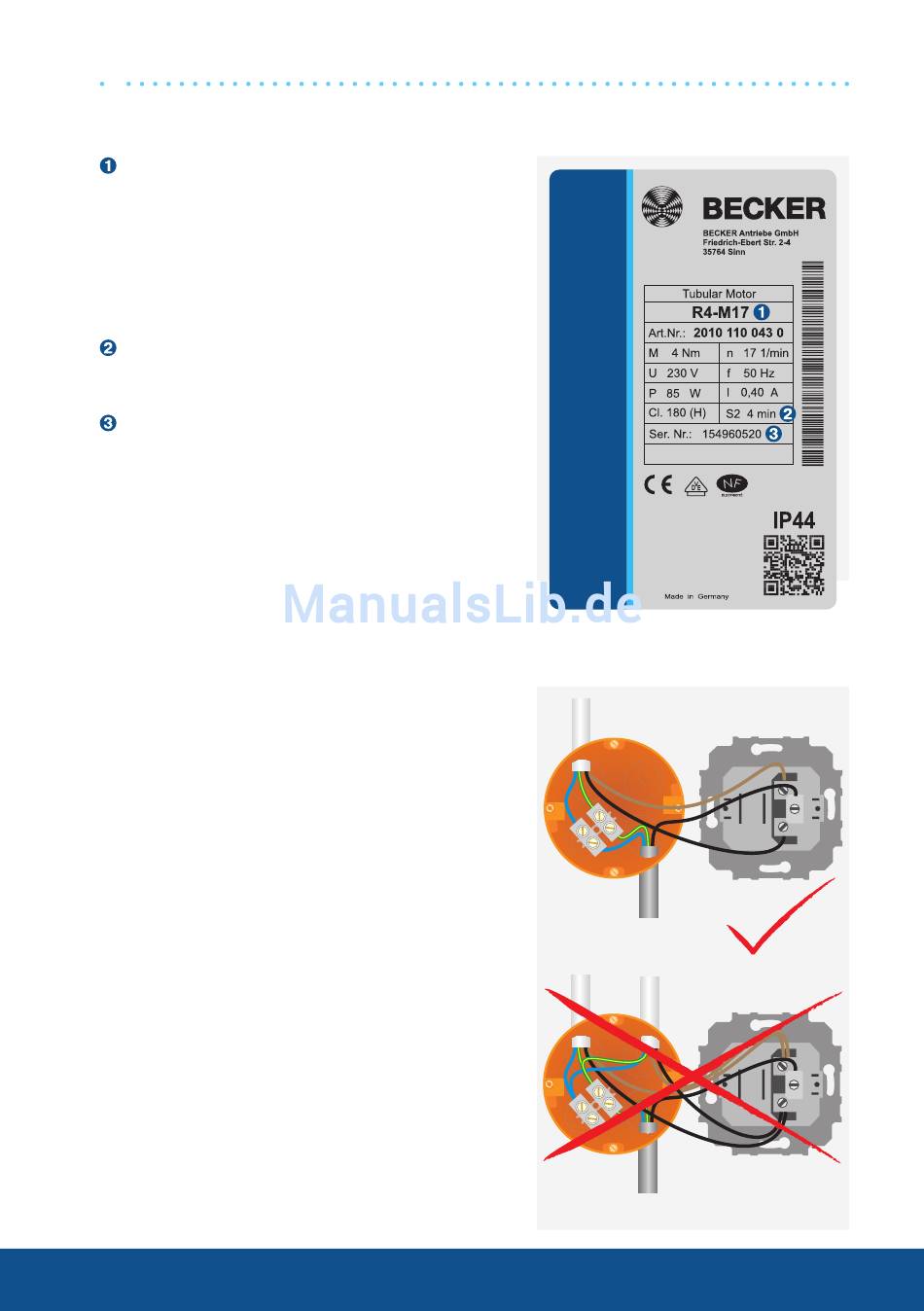

Typenschild Antriebe Typ M17
Typenbezeichung: z.B. R4-M17
R Antriebsgröße
(Rohrdurchmesser)
R - 45mm
4 Nennmoment (4 Nm)
M Mechanische Endabschaltung
17 Fortlaufende Nummer
Betriebsart (Kurzzeitbetrieb S2)
Nach 4 Min. Dauerbetrieb muss eine Ab-
kühlphase erfolgen
Serien-Nummer: z.B. 08 40 961630
08 Jahr 2008
40 Kalenderwoche
961630 fortlaufende Nummer

Anschluss Antriebe Typ M17

Antriebe mit mechanischer Endabschaltung
dürfen nicht parallel an eine Bedienstelle an-
geschlossen werden. Durch die Entladung
des Kondensators können die Mikroschalter
beschädigt werden.
Die Umschaltzeit bei Laufrichtungswechsel
muss mindestens 0,5 Sekunden betragen.
Schalter und Steuerungen dürfen keinen
gleichzeitigen AUF- bzw. AB-Befehl ausfüh-
ren.
Antrieb
Antrieb 1 Antrieb 2
12
Netz
Netz
