Anschluss Antriebe Typ E18 - Becker M Montageanleitung

Antriebe Typ E18

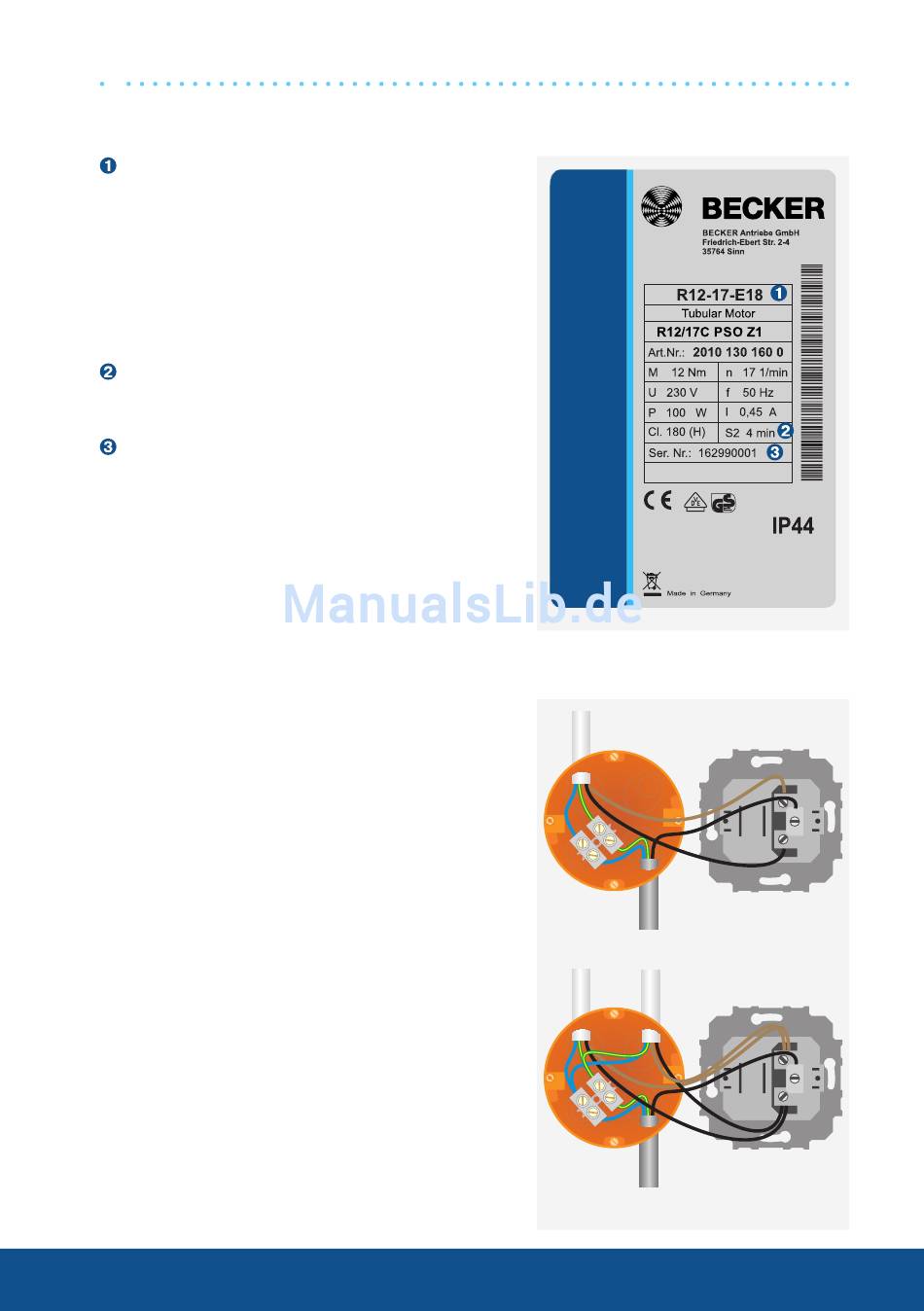

Typenschild Antriebe Typ E18
Typenbezeichung: z.B. R12-17-E18
R Antriebsgröße
(Rohrdurchmesser)
P - 35mm
R - 45mm
12-17 Nennmoment/Abtriebsdrehzahl
E Elektronische Endabschaltung
18 Fortlaufende Nummer
Betriebsart (Kurzzeitbetrieb S2)
Nach 4 Min. Dauerbetrieb muss eine Ab-
kühlphase erfolgen.
Serien-Nummer: z.B. 15 06 91505
16 Jahr 2016
29 Kalenderwoche
90001 Fortlaufende Nummer

Anschluss Antriebe Typ E18

Mehrere Antriebe mit elektronischer Endab-
schaltung können parallel an eine Bedienstel-
le angeschlossen werden. Die maximale An-
zahl der synchron gesteuerten Antriebe hängt
von der Belastbarkeit des Bedienelements ab.
Bei Bedienelementen mit einer Kontaktbelast-
barkeit von 5A gilt:
R8-17-E18 bis R12-17-E18 =
max. 5 Antriebe
R20-17-E18 bis R40-17-E18 =
max. 3 Antriebe
Die Umschaltzeit bei Laufrichtungswechsel
muss mindestens 0,5 Sekunden betragen.
Schalter und Steuerungen dürfen keinen
gleichzeitigen Ein- bzw. Ausfahr-Befehl aus-
führen.
Nach dem Programmieren der Endlagen
wechselt der Antrieb ggf. seine Laufrichtung,
so dass ein Schalten der schwarzen Ader im-
mer ein Auffahren und ein Schalten der brau-
nen Ader immer ein Abfahren bewirkt.
Antrieb
Antrieb 1 Antrieb 2
108
braun = Ab
schwarz = Auf
Netz
braun = Ab
schwarz = Auf
