Einstellen Der Ausfahr-Endlage - Becker M Montageanleitung

Antriebe Typ M (M04)
Einstellen der Endlagen Antriebe Typ M (M04)

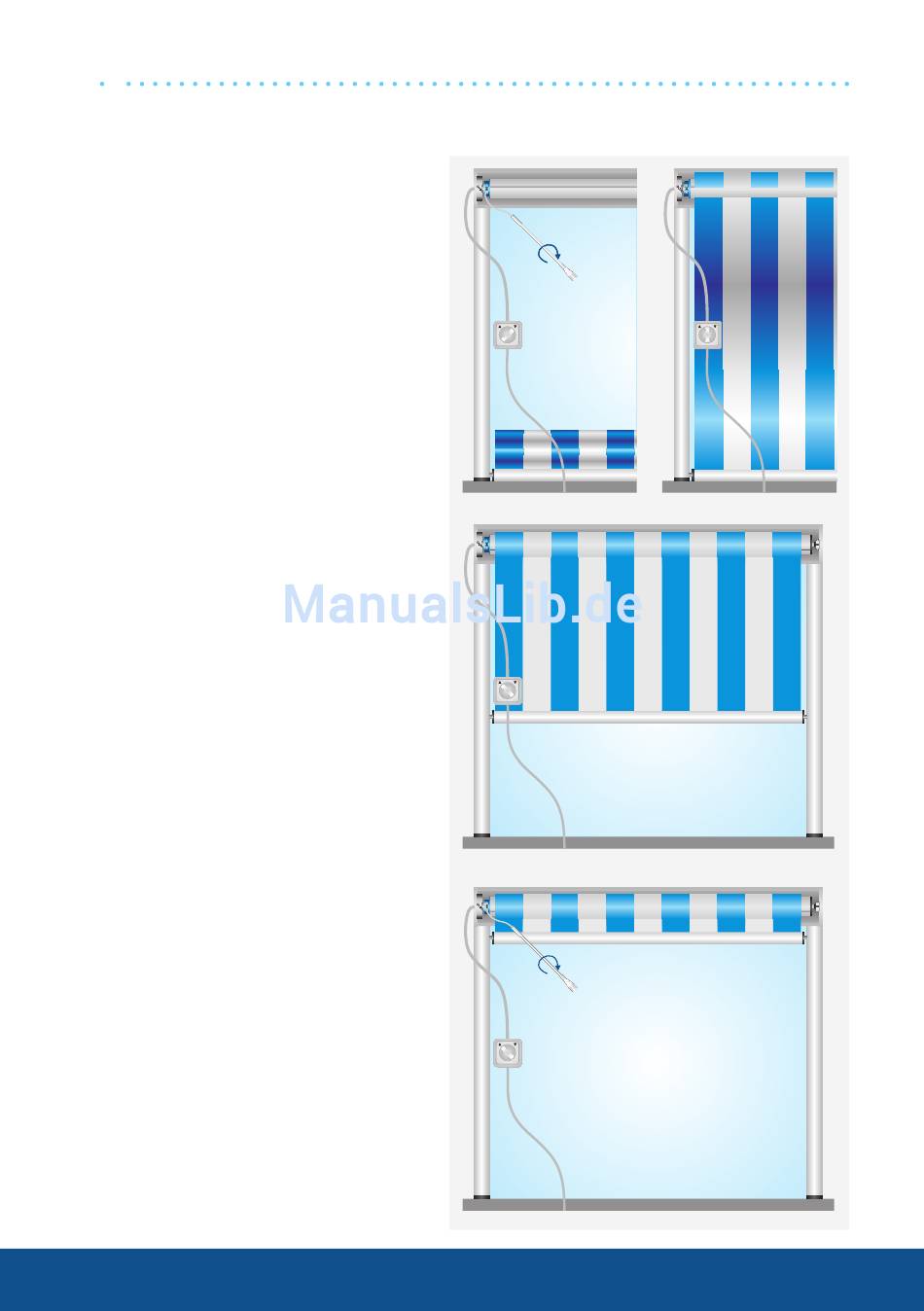

1. Einstellen der Ausfahr-
Endlage
Nach dem Einbau der Welle fahren
Sie den Antrieb in Ausfahrrichtung,
bis dieser selbsttätig abschaltet.
Drehen Sie mit der flexiblen Einstell-
hilfe den entsprechenden Einsteller
in Plusrichtung (Uhrzeigersinn), bis
die Welle sich in einer geeigneten
Position befindet, um den Behang
mit der Welle zu verbinden.
Verbinden Sie den Behang mit der
Welle.
Fahren Sie den Behang in Einfahr-
richtung, bis der Antrieb über den
Endschalter für die Einfahrendlage
selbsttätig abschaltet.
Hinweis: Im Auslieferungszu-
stand (ab Werk) ist der Endschal-
terbereich auf 2 Umdrehungen
in Einfahr- und Ausfahrrichtung
voreingestellt. Während der Ein-
fahrt schaltet der Antrieb nach
4-5 Umdrehungen ab.
Drehen Sie mit der flexiblen Einstell-
hilfe den entsprechenden Einsteller
in Plusrichtung (Uhrzeigersinn), bis
der Behang sich in der Einfahr-End-
lage befindet.
