Antriebe Typ S(+)

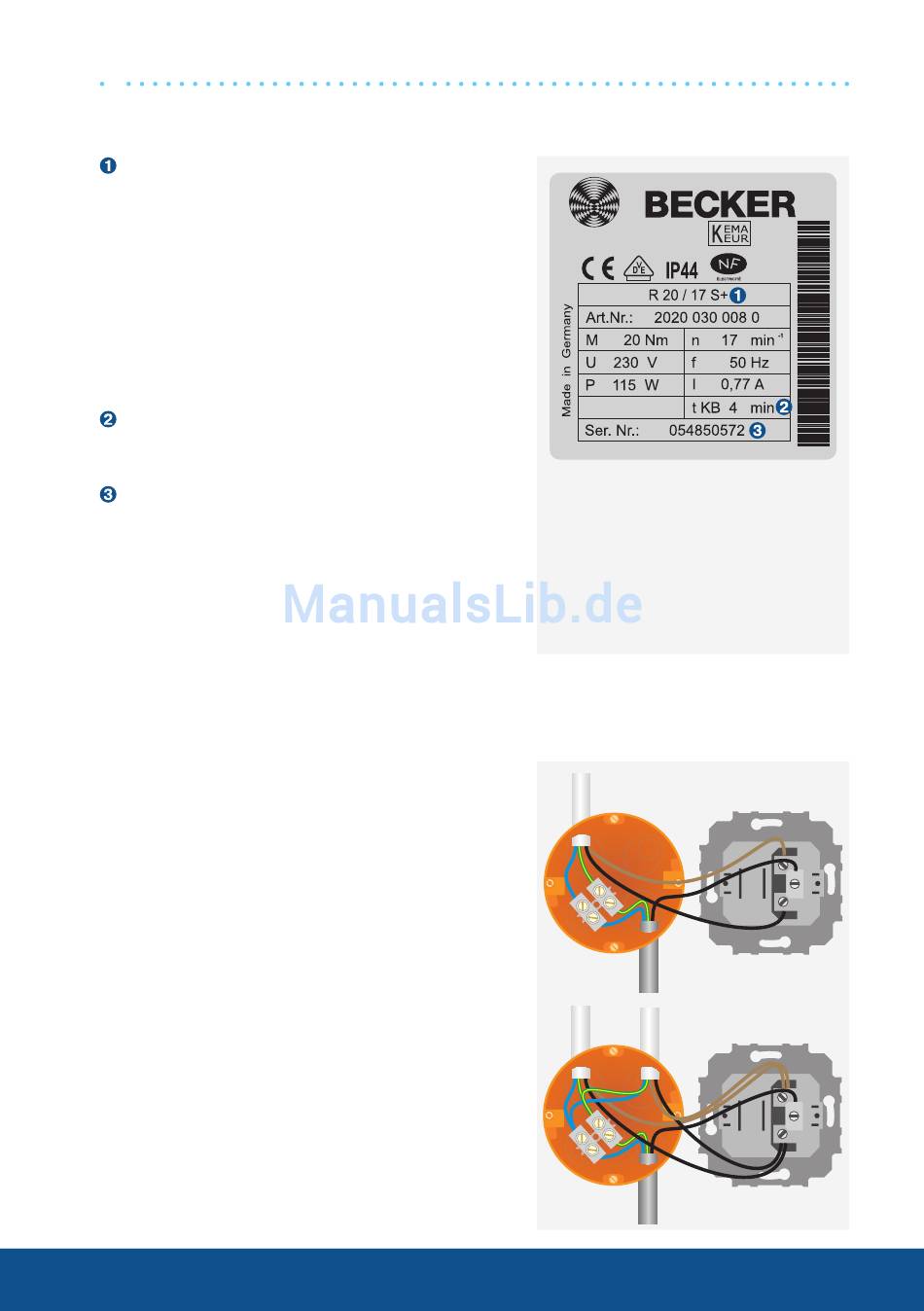

Typenschild Antriebe Typ S(+)
Typenbezeichung: z.B. R 20/17 S+
R Antriebsgröße
(Rohrdurchmesser)
R - 45mm
L - 58mm
20/17 Nennmoment/Abtriebsdrehzahl
S Elektronische Endabschaltung
für Sonnenschutz
+ Erhöhte Schließkraft
für Kassettenmarkisen
Betriebsart (Kurzzeitbetrieb S2)
Nach 4 Min.Dauerbetrieb muss eine Ab-
kühlphase erfolgen.
Serien-Nummer: z.B. 05 48 50572
05 Jahr 2005
48 Kalenderwoche
50572 Fortlaufende Nummer

Anschluss Antriebe Typ S(+)

Mehrere Antriebe mit elektronischer Endab-
schaltung können parallel an eine Bedienstel-
le angeschlossen werden. Die maximale An-
zahl der synchron gesteuerten Antriebe hängt
von der Belastbarkeit des Bedienelements ab.
Die Umschaltzeit bei Laufrichtungswechsel
muss mindestens 0,5 Sekunden betragen.
Schalter und Steuerungen dürfen keinen
gleichzeitigen Einfahr- bzw. Ausfahr-Befehl
ausführen.
Bei Bedienelementen mit einer Kontaktbelast-
barkeit von 5A gilt:
R8/17 S - R12/17 S(+) =
max. 5 Antriebe
R20/17 S(+) - R60/17 S(+) =
max. 3 Antriebe
L70/17 S(+) - L120/11 S(+) =
max. 2 Antriebe
Antrieb
Antrieb 1 Antrieb 2
80
Netz
