P5-16...R40-17
Modell: B01
Montage- und Betriebsanleitung
de

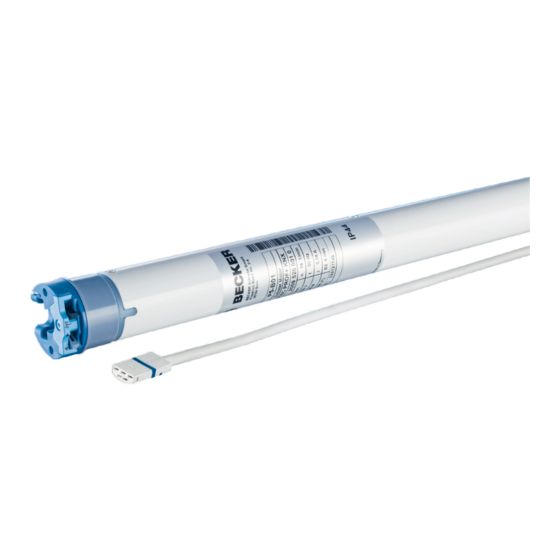

Rollladenantrieb mit integriertem Funktransceiver
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 300 563 0 12.01.2018
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker B01
Inhaltszusammenfassung für Becker B01
- Seite 1 P5-16...R40-17 Modell: B01 Montage- und Betriebsanleitung Rollladenantrieb mit integriertem Funktransceiver Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 300 563 0 12.01.2018 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 4 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage und Demontage der steckbaren Anschlussleitung .................... 7 Montage der steckbaren Anschlussleitung ........................ 7 Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø35 .................. -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Rollladenanwendungen • Kann mit jedem geeigneten KNX-Sender betrieben werden • Einzel-, Gruppen und Zentralsteuerung per Funk • Kein Verdrahtungsaufwand zum Schalter oder einer Relaissteuerung • Antrieb und geeignete Sender sind frei kombinierbar •... -
Seite 4: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderun- gen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. - Seite 5 • Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die vom Antriebsher- steller freigegeben sind. Durch nicht freigegebene Fremdprodukte oder Veränderungen der Anlage und des Zubehörs gefähr- den Sie Ihre und die Sicherheit Dritter, sodass die Verwendung von nicht freigegebenen Fremdproduk- ten oder nicht mit uns abgestimmten und nicht durch uns freigegebene Veränderungen unzulässig ist.
-
Seite 6: Bestimmungsgemäße Verwendung
ACHTUNG Sicherheitshinweise zur Vermeidung von Sachschäden. • Ausreichend Abstand zwischen bewegten Teilen und benachbarten Gegenständen si- cherstellen. • Der Antrieb darf nicht an der Anschlussleitung transportiert werden. • Alle rastbaren Verbindungen und Befestigungsschrauben der Lager müssen auf festen Sitz überprüft werden. •... -
Seite 7: Montage Und Demontage Der Steckbaren Anschlussleitung
Montage und Demontage der steckbaren Anschlussleitung Montage der steckbaren Anschlussleitung Stecken Sie die spannungsfreie Anschlussleitung soweit in den Antriebskopf, bis die Rastnase des Antriebes hörbar einrastet. Verwenden Sie gegebenenfalls zum Nachschieben einen passenden Schlitz-Schraubendreher. Setzen Sie diesen in eine der bei- den dafür vorgesehenen Nuten am Stecker an. -
Seite 8: Demontage Der Steckbaren Anschlussleitung Für Rohrantriebe Ø45 / Ø58
Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58 VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rast- bügel die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen. -
Seite 9: Montage
Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel- lers verwendet werden. Der Monteur muss sich vor der Montage von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmoment des Antriebs plus Gewicht des Behanges) überzeugen. -
Seite 10: Mitnehmersicherung
Mitnehmersicherung Montage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage mit dem Demontagewerkzeug Art.-Nr. 4930 300 606 0 Demontage mit einer Spitzzange Montage und Demontage des Mitnehmers mit separater Mitnehmersicherung Montage und Demontage des Mitnehmers mit Schraubverbindung... -
Seite 11: Montage Des Antriebs In Der Welle
Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit- nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen einen passgenauen Einbau des Antriebs. Bei Rundwellen: Messen Sie den Nocken des Laufringes (X, Y) aus. -
Seite 12: Vorbereitung Zur Inbetriebnahme
Vorbereitung zur Inbetriebnahme Der Rohrantrieb kann mit jedem geeigneten KNX-Sender betrieben werden. Die Inbetriebnahme (z. B. Einstellen der Endlagen etc.) und spätere Konfigurationen sind jedoch ausschließlich mit einem B‑Tronic Sender möglich. Die Drehrichtungszuordnung muss stimmen. Der Rohrantrieb fährt bei der Endlagenein- stellung mit ESI. -
Seite 13: Überprüfung Der Drehrichtungszuordnung
Rohrantrieb in Lernbereitschaft bringen Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung Schalten Sie die Spannung ein. ► Der Rohrantrieb geht für 3 Minuten in Lernbereitschaft Rohrantrieb in Lernbereitschaft bringen mit dem Funkschalter Schieben Sie den Funkschalter in die innere Position. Falls sich der Funkschalter schon in dieser Position befindet, schieben Sie den Schalter nach außen und wieder auf die innere Position zurück. -
Seite 14: Endlageneinstellungen Und Konfigurationen
Endlageneinstellungen und Konfigurationen Die Inbetriebnahme (z. B. Einstellen der Endlagen etc.) und spätere Konfigurationen sind ausschließlich mit einem B‑Tronic Sen- der möglich. Die entsprechende Beschreibung entnehmen Sie bitte aus der Anleitung des B‑Tronic Senders. ACHTUNG Beim Betrieb des Rohrantriebes ohne den Mitnehmer für Hindernisserkennung muss bei Verwendung von Federn in der unteren Endlage ein Punkt gesetzt werden. -
Seite 15: Entsorgung
Entsorgung Dieses Produkt besteht aus verschiedenen Stoffen, die sachgerecht entsorgt werden müssen. Informieren Sie sich über die in Ihrem Land gültigen Verordnungen der Recycling- oder Entsorgungssysteme für dieses Produkt. Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen. Wartung Diese Antriebe sind wartungsfrei. Technische Daten Ø35 Rohrantrieb P5-16... -
Seite 16: Was Tun Wenn
Was tun wenn...? Störung Ursache Abhilfe Rohrantrieb läuft nicht. Kein Sender eingelernt. Neuen Sender einlernen. Sender ist außerhalb der Reichweite des Sender innerhalb der Reichweite des Rohrantriebs. Rohrantriebs bringen. Batterien im Sender sind nicht oder falsch Batterien richtig einlegen bzw. neue Bat- eingelegt bzw. -
Seite 17: Anschlussbeispiel
Anschlussbeispiel... -
Seite 18: Konformitätserklärung
Konformitätserklärung...
