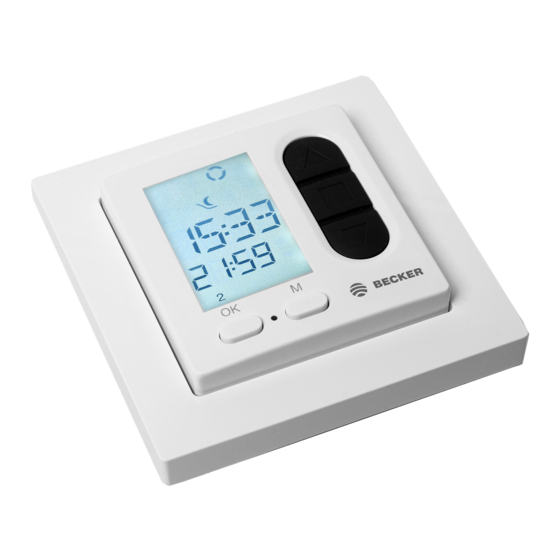

Inhaltszusammenfassung für Becker Centronic TimeControl TC72
Seite 1
Control unit for roller shutters and sun protection applications Important information for: • Fitters / • Electricians / • Users Please forward accordingly! These instructions must be kept safe for future reference. 4033 630 149 0a 04.04.2025 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany info@becker-antriebe.com www.becker-antriebe.com...
Seite 2
Inhaltsverzeichnis Allgemeines..................... 3 Gewährleistung.................. 3 Sicherheitshinweise ................. 4 Bestimmungsgemäße Verwendung ............ 4 Anzeigen- und Tastenerklärung.............. 5 Montage .................... 6 Anschluss.................... 6 Sensoren / Externe Signalgeber.............. 9 Montage / Anschluss SC33.............. 10 Erweiterter Funktionsumfang über Bluetooth® .......... 11 Bluetooth® aktivieren................ 12 Inbetriebnahme / Programmierung mit Bluetooth® ........ 13 Die Steuerung über Bluetooth®...
Seite 3
Allgemeines Das vorliegende Produkt kann Ihre Rollladen- oder Sonnenschutzanlagen in Abhängigkeit von der Uhrzeit steuern. Bei Einsatz kompatibler Sensoren ist zu- sätzlich eine Steuerung in Abhängigkeit von Sonneneinstrahlung, Windwert, Innentemperatur und Regen möglich. Erklärung Piktogramme VORSICHT kennzeichnet eine Gefahr, die VORSICHT zu Verletzungen führen kann, wenn sie nicht vermieden wird.
Seite 4
Sicherheitshinweise Allgemeine Hinweise • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers. • Halten Sie Kinder von Steuerungen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen. VORSICHT • Verletzungsgefahr durch Stromschlag. • Anschlüsse an 230 V Netz müssen durch eine autorisierte Fachkraft erfolgen.
Seite 5
Anzeigen- und Tastenerklärung EINFAHR-Taste STOPP-Taste AUSFAHR-Taste OK-Taste MENÜ-Taste Einfahrt Symbole Ausfahrt Ziffernanzeige Nächste Fahrzeit innerhalb 24h Nächste Fahrtrichtung Wochentage (Mo. - So.) Symbolerklärung Uhrzeit / Datum Urlaubsprogramm Schaltzeit Astroprogramm (morgens / abends) Automatikbetrieb Manueller betrieb 5 - de...
Seite 6
Verletzungsgefahr durch Stromschlag. • Anschluss nur durch eine autorisierte Fachkraft! ACHTUNG • Wird mehr als ein Antrieb angesteuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. Diese Entkopplung entfällt bei Becker-Antrieben mit elek- tronischer Endabschaltung. • Beachten Sie den Schaltstrom des Gerätes. 6 - de...
Seite 7
Anschluss als Antriebssteuergerät 1. Schließen Sie das Netzteil wie folgt an: 2. Befestigen Sie das Netzteil in der Dose. 3. Setzen Sie das Bedienteil in den Rahmen und stecken Sie dieses in das Netzteil ein. 7 - de...
Seite 8
Anschluss als Gruppensteuergerät 1. Schließen Sie das Netzteil wie folgt an: 2. Befestigen Sie das Netzteil in der Dose. 3. Setzen Sie das Bedienteil in den Rahmen und stecken Sie dieses in das Netzteil ein. 8 - de...
Seite 9
Sensoren / Externe Signalgeber Es können am Gerät verschiedene Sensoren / ext. Signalge- ber angeschlossen werden (siehe Montage- und Betriebsan- leitung des jeweiligen Gerätes). Es darf nur ein Sensor für Sonnenwerte angeschlossen wer- den. • Windsensor (Windsensor für Sonnen-Wind-Steuerung Centronic Sensor- Control SC71) •...
Seite 10
Montage / Anschluss SC33 Sie haben durch den Lichtsensor die Möglichkeit Ihre Pflanzen und Möbel vor zu starker Sonneneinstrahlung zu schützen. Montage an die Steuerung Steckplatz für den Lichtsensor Montage am Gerät Ziehen Sie das Bedienteil aus dem Netzteil. Stecken Sie die Anschlussklemme in den dafür vorgesehenen Steckplatz ein.
Seite 11
Befestigen Sie den Lichtsensor, an der gewünschten Position, mit dem Saug- napf am Fenster. Erweiterter Funktionsumfang über Bluetooth® Der volle Funktionsumfang ist nur mit dem Becker Tool über Bluetooth® verfügbar und wird in der App erklärt. Programmierung • Bis zu 10 Fahrzeiten pro Tag einstellbar •...
Seite 12
Ver- sion 4.2 verfügen. Diese Information entnehmen Sie bitte aus der Anleitung Ihres Bediengerätes. Laden Sie sich das Becker Tool aus dem Google Play Store, Apple App Store oder Microsoft Store herunter und installieren Sie diese auf dem Bediengerät. 12 - de...
Seite 13
Inbetriebnahme / Programmierung mit Bluetooth® Für die Inbetriebnahme mit Bluetooth® installieren Sie auf Ihrem mobilen Endgerät das Becker Tool und folgen den dar- in enthaltenen Anweisungen. Erstinbetriebnahme Schalten Sie die Netzspannung ein. ► Die LED blinkt 3x grün. Nun erfolgt die Abfrage, ob Sie die Inbetriebnah- me mit oder ohne Bluetooth®...
Seite 14
Die Steuerung über Bluetooth® mit Ihrem Bediengerät verbinden Mit der STOPP-Taste können Sie jederzeit den Vorgang abbrechen. Besteht nach 3 Minuten keine Verbindung, wird der Vorgang automatisch abgebro- chen. Drücken Sie die Fahrtaste zusammen für 1 Sekunde. ▻ Das Gerät wechselt in den Bluetooth Modus ▻...
Seite 15
Inbetriebnahme / Programmierung ohne Bluetooth® Für die Inbetriebnahme mit Bluetooth® lesen Sie weiter im Kapitel Inbetriebnahme / Programmierung mit Bluetooth® [} 13]. Erstinbetriebnahme Schalten Sie die Netzspannung ein. ► Die LED blinkt 3x grün. Nun erfolgt die Abfrage, ob Sie die Inbetriebnah- me mit oder ohne Bluetooth fortführen möchten.
Seite 16
Einstellung Modus (Rollladen / Markise / Jalousie) Mit den Fahrtasten können Sie zwischen den ein- zelnen Modi Rollladen (ROL), Markise (SUN) und bestätigen Jalousie (BLI) umschalten. Mit der OK-Taste wählen Sie den angezeigten Modus aus. Je nach ausgewähltem Modus unterscheiden sich die Werkseinstellungen (siehe Werkseinstellung [} 33]) Uhrzeit und Datum einstellen...
Seite 17
Im Display erscheint das Uhrzeit / Datum Symbol und die einzustellenden Ziffern blinken. bestätigen Stellen Sie nun mit den Fahrtasten die ak- tuellen Stunden und Minuten ein. Bestätigen Sie die jeweilige Angabe mit der OK-Taste. Jetzt stellen Sie mit den Fahrtasten das ak- tuelle Jahr, Monat und Tag ein.
Seite 18
Fahren Sie mit der Fahrtaste in die untere End- lage. ▻ Die LED blinkt langsam hellblau. Bestätigen Sie mit der OK-Taste. ▻ Die LED leuchtet für 1 Sekunde gelb. ▻ Der Empfänger quittiert. Die zwei folgenden Programmierschritte sind zusätzlich notwendig, wenn Sie den Ja- lousie Modus ausgewählt haben.
Seite 19
Jetzt fahren Sie mit der Fahrtaste in die obere Endlage. ▻ Die LED blinkt langsam hellblau. Bestätigen Sie mit der OK-Taste. ▻ Die LED leuchtet grün für 2 Sekunden. ▻ Der Empfänger quittiert. Damit ist die Erstinbetriebnahme abgeschlossen. 19 - de...
Seite 20
Schaltzeiten automatisch einstellen Sie haben die Möglichkeit je eine Schaltzeit für per Tastendruck ein- zustellen. Die damit eingestellten Schaltzeiten gelten immer für alle Ta- ge (Mo-So). Ein Überschreiben der Schaltzeiten ist jederzeit möglich. Wiederholen Sie die Programmierung zur neuen gewünsch- ten Tagesfahrzeit.
Seite 21
Schaltzeiten einstellen Erfolgt während der Programmierung 3 Minuten lang kein weiterer Tastendruck oder durch Drücken der MENÜ-Taste für 3 Sekunden, wird der Vorgang ohne ein Speichern der nicht vollständig geänderten Schaltzeit abgebrochen und die Anzeige kehrt zu den vorher gültigen Werten zurück. Ist die Eingabe der oder -Schaltzeit bereits vollständig, wird...
Seite 22
Anschließend stellen Sie mit den Fahrtasten die gewünschte Schaltzeit für die - Fahrt ein und bestätigen bestätigen Sie die Stunden und Minuten mit der OK-Taste. Die LED leuchtet grün für 2 Sekunden. ► Die Schaltzeiten sind eingestellt. Im manuellen Betrieb werden keine auto- matischen Fahrbefehle ausgeführt.
Seite 23
Astroeinstellung Wenn Astro morgens oder/und Astro abends über die Tasten am Gerät aktiviert wird, werden alle vorhandenen Schaltzei- ten gelöscht. Erfolgt während der Einstellung 3 Minuten lang kein weiterer Tastendruck oder durch Drücken der MENÜ- Taste für 3 Sekunden, wird der Vorgang ohne ein Speichern der nicht vollständig geänderten Astroeinstellung abgebro- chen und die Anzeige kehrt zu den vorher gültigen Werten zu- rück.
Seite 24
Die LED leuchtet grün für 2 Sekunden. ► Die Astrozeit (en) ist/sind eingestellt. Zum Verlassen des Menüs, drücken Sie die MENÜ-Taste 2x für 3 Sekunden. Es erscheint das Astrosymbol für die nächste Schaltzeit. Sperrzeit für Astro einstellen Sie können für Astro morgens und Astro abends je eine Sperrzeit einstellen. Sperrzeit bedeutet, dass die Steuerung erst dann den Behang fährt, wenn die eingestellte Sperrzeit erreicht ist.
Seite 25
Wählen Sie nun mit der MENÜ-Taste das Pro- gramm Sonnenschwellwerteinstellung aus Bestätigen Sie mit der OK-Taste. Jetzt stellen Sie mit den Fahrtasten den ge- wünschten Sonnenschwellwert für die - Fahrt bestätigen ein. ▻ Die LED blinkt gelb. Bestätigen Sie mit der OK-Taste. Stellen Sie mit den Fahrtasten den gewünschten Sonnenschwellwert für die - Fahrt ein.
Seite 26
Windschwellwerteinstellung Drücken Sie die MENÜ-Taste für 3s um in das Ein- stellmenü zu gelangen. Wählen Sie nun mit der MENÜ-Taste das Pro- gramm Windschwellwerteinstellung aus. Bestätigen Sie mit der OK-Taste. Anschließend stellen Sie mit den Fahrtasten den gewünschten Windschwellwert für die - Fahrt bestätigen ein.
Seite 27
Erklärung: Wird im regulären Betrieb „WIND“ angezeigt, liegt ein Wind- alarm vor. Wird im regulären Betrieb „SENS“ angezeigt, liegt ein Sensor- verlust vor. Urlaubsfunktion Drücken Sie die MENÜ-Taste für 3s um in das Ein- stellmenü zu gelangen. Wählen Sie nun mit der MENÜ-Taste das Pro- gramm Urlaubsfunktion aus.
Seite 28
Anschließend stellen Sie mit den Fahrtasten die gewünschte Urlaubsfunktion ein. bestätigen OFF = Urlaubsfunktion ausgeschaltet ON = Urlaubsfunktion eingeschaltet ▻ Die LED blinkt blau. Bestätigen Sie mit der OK-Taste. Die LED leuchtet grün für 2 Sekunden. ► Der Urlaubsfunktion ist entsprechend einge- stellt und die Steuerung springt in den Menüpunkt externe Eingänge.
Seite 29
Bestätigen Sie mit der OK-Taste. Anschließend stellen Sie mit den Fahrtasten die gewünschte Funktion der externen Eingänge ein. bestätigen INP = Wenn die Eingänge als externe Eingänge z. B. Taster verwendet werden. SENS = Wenn ein externer Regen oder Tempera- tursensor angeschlossen wird.
Seite 30
Umschalten zwischen Manuell und Automatikmodus Durch Drücken der STOPP-Taste für 3 Sekunden schalten Sie den Modus um. ▻ Manueller Modus: Die LED leuchtet rot für 2 Sekunden. ▻ Automatikmodus: Die LED leuchtet grün für 2 Sekunden. ▻ Der Rohrantrieb quittiert. ►...
Seite 31
Einstellen / Verändern der gewünschten Zwischenposition Fahren Sie den Behang in die Endlage, aus der die Zwischenposition angefahren werden soll. Drücken Sie nun zuerst die STOPP-Taste und in- nerhalb 3 Sekunden zusätzlich die oder oder Fahrtaste. ▻ Das Gerät wechselt in den Zwischenpo- sitionen Modus ▻...
Seite 32
Zwischenposition anfahren Drücken Sie die Fahrtaste für die gewünschte Zwi- schenposition 2-mal innerhalb einer Sekunde. oder ▻ Die LED leuchtet blau für 2 Sekunden. ► Der Behang fährt in die der Fahrtaste zuge- ordnete Zwischenposition. Zwischenposition I + II löschen Drücken Sie zuerst die STOPP-Taste und inner- halb 3 Sekunden zusätzlich die oder...
Seite 33
Werkseinstellung Rollladen Markise Jalousie Zeitprogramm Mo - So Astro morgens Astro morgens Sperrzeit 6:30 6:30 Astro morgens Verschiebung Astro abends Astro abends Sperrzeit Astro abends Verschiebung +15 Min. +15 Min. Zwischenposition I + II Sommer- / Winterzeitumstellung automatisch Laufzeit 120s 120s 180s Sonnenschwellwert...
Seite 34
Rollladen Markise Jalousie -Taste / Fahrbefehl- in Tippbe- trieb -Taste / Fahrbefehl- in Tippbe- trieb Länge/Breite/Zeitzone Auswahl Kassel Gerätename TC72 Wintermodus Urlaubsfunktion Ist der Wintermodus aktiviert, werden keine automatischen und manuellen Fahrbefehle ausgeführt. Die Urlaubsfunktion simuliert ein bewohntes Haus, während Sie im Urlaub sind.
Seite 35
Reset auf die Werkseinstellung Ziehen Sie das Bedienteil vorsichtig vom Netzteil Anschließend setzen Sie das Bedienteil wieder auf das Netzteil auf und halten dabei die STOPP-Tas- te für 3 Sekunden gedrückt. Es erfolgt erst eine -Umstellung und an- schließend blinkt die LED 4x gelb. Das Gerät wurde auf die Werkseinstellung zurück- gesetzt.
Seite 36
Technische Daten Nennspannung 110-240 V AC / 50-60 Hz Schaltstrom µ 5A / 110-240 V AC Lastart Antriebe für Rollläden, Markisen, Ja- lousien und ähnliche Einrichtungen Schaltzyklen pro Relais 20000 Überspannungskategorie Schutzart IP 20 Schutzklasse (bei bestimmungsgemäßer Monta- Max. Leitungsquerschnitt Netzan- 2,5 mm²...
Seite 37
Entsorgung Das Symbol der durchgestrichenen Mülltonne auf dem Produkt weist auf die verpflichtende vom Hausmüll getrennte Entsorgung des Gerätes hin. Dieses Produkt muss am Ende seiner Lebensdauer getrennt bei einer Sammelstelle für Elektro- und Elektronikaltgeräte abgegeben werden. Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen. Was tun wenn...? Problem Abhilfe...
Seite 38
Wind. die Leitung, eventuell erneuern. Windböe. Ca.15 Minuten warten. Vereinfachte EU- Konformitätserklärung Hiermit erklärt Becker-Antriebe GmbH, dass diese Steuerung den Richtlinien 2014/30/EU und 2014/35/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In- ternetadresse verfügbar: www.becker-antriebe.de/ce Technische Änderungen vorbehalten.
Seite 40
Table of contents General .................... 41 Warranty .................... 41 Safety instructions .................. 42 Intended use .................. 42 Explanation of displays and buttons ............ 43 Assembly .................... 44 Connection..................... 44 Sensors/external signal transducer ............ 47 Installation / connection SC33 .............. 48 Extended range of functions via Bluetooth® .......... 49 Activating Bluetooth®................ 50 Commissioning/programming with Bluetooth®...
Seite 41
General This product can control your roller shutters or sun protection systems de- pending on the time. When using compatible sensors, control is also possible depending on sunlight, wind strength, indoor temperature and rain. Explanation of pictograms CAUTION CAUTION indicates a hazardous situation which, if not avoided, could result in injury.
Seite 42
Safety instructions General information • Only use in dry rooms. • Only use unmodified original parts from the control unit manufacturer. • Keep children away from control units. • Observe all pertinent country-specific regulations. Caution • Risk of injury due to electric shock. •...
Seite 43
Explanation of displays and buttons RETRACT button STOP button EXTEND button OK button MENU button Retract Symbols Extend Digital display Next run time within 24h Next direction of travel Days of week (Mon-Sun) Explanation of symbols Time / date Holiday function Switching time Astronomical program (dawn/ evening)
Seite 44
• If it is used to control more than one drive, the drives must be decoupled by relay controls. There is no need for de- coupling in the case of Becker drives with electronic limit switching. • Always take into account the device switching current.
Seite 45
Connection as drive controller 1. Connect the power supply unit as follows: 2. Fit the power supply unit in the socket. 3. Place the control panel in the frame and insert this into the power supply unit. 45 - en...
Seite 46
Connection as group controller 1. Connect the power supply unit as follows: 2. Fit the power supply unit in the socket. 3. Place the control panel in the frame and insert this into the power supply unit. 46 - en...
Seite 47
Sensors/external signal transducer Different sensors/ext. signal transducers can be connected to the device (see assembly and operating instructions for the device in question). Only one sensor must be connected for sun values. • Wind sensor (wind sensor for the Centronic SensorControl SC71 sun/ wind control unit) •...
Seite 48
Installation / connection SC33 The light sensor lets you protect your plants and furniture from excessively strong sunlight. Installation on the control unit Slot for the light sensor Installation on the device Disconnect the control panel from the power supply unit. Insert the connecting terminal into the slot provided.
Seite 49
Affix the light sensor to the window with the suction cup at the desired position. Extended range of functions via Bluetooth® The full range of functions is only available with the Becker tool via Bluetooth® and is explained in the app. Programming •...
Seite 50
The operator unit must have at least Bluetooth version 4.2. You can find this information in the operating instructions for the operator unit. Download the Becker tool from the Google Play Store, Apple App Store or the Microsoft Store and install it on the operator unit. 50 - en...
Seite 51
Commissioning/programming with Bluetooth® To start using it with Bluetooth®, install the Becker tool on your mobile end device and follow the instructions on the app. Initial operation Switch on the power supply. ► The LED flashes green three times. Now you are asked whether you wish to carry out commissioning with or without Bluetooth®.
Seite 52
Connecting the control unit to your operator unit via Bluetooth® You can cancel the process at any time with the STOP button. If there is no connection after 3 minutes, the process is cancelled automatically. Press the travel button together for 1 second.
Seite 53
Commissioning/programming without Bluetooth® For commissioning with Bluetooth®, read up further in the chapter Commissioning/programming with Bluetooth® [} 51]. Initial operation Switch on the power supply. ► The LED flashes green three times. Now you are asked whether you wish to carry out commissioning with or without Bluetooth.
Seite 54
Setting mode (roller shutter/awning/blind) You can use the travel buttons to switch between the individual modes roller shutter (ROL), awning confirm (SUN) and venetian blind (BLI). with You select the mode displayed with the OK button. The factory settings differ depending on the se- lected mode (see Factory setting [} 71]).
Seite 55
The time/date symbol appears on the display and the digits to be set flash. confirm Now set the current hours and minutes with the with travel buttons. Confirm the respective input with the OK button. Now set the current year, month and day with the travel buttons.
Seite 56
Use the travel button to move into the lower limit position. ▻ The LED slowly flashes light blue. Confirm with the OK button. ▻ The LED lights up yellow for 1 second. ▻ The receiver confirms. The two following additional program steps are required if you have selected venetian blind mode.
Seite 57
Now use the travel button to move into the up- per limit position. ▻ The LED slowly flashes light blue. Confirm with the OK button. ▻ The LED lights up green for 2 seconds. ▻ The receiver confirms. Initial operation is completed. 57 - en...
Seite 58
Setting the switching times automatically You have the option of setting one switching time for by pressing the button. The switching times set in this way are valid for all days (Mon-Sun). Overwriting the switching times is possible at any time. Re- peat the programming phase to set the new desired daily run time.
Seite 59
Setting the switching times If no buttons are pressed for a period of 3 minutes during programming, or by pressing and holding the MENU button for 3 seconds, the process is cancelled without saving the switching time that has not been fully changed and the dis- play reverts to the values that were previously valid.
Seite 60
Then set the desired switching time for the movement with the travel buttons and confirm the confirm hours and minutes with the OK button. with The LED lights up green for 2 seconds. ► The switching times are now set. No automatic drive commands are ex- ecuted in the manual mode.
Seite 61
Astro setting If Astro dawn or/and Astro evening is activated using the but- tons on the device, all available switching times are deleted. If no buttons are pressed for a period of 3 minutes during the setting process, or by pressing and holding the MENU button for 3 seconds, the process is cancelled without saving the Astro setting that has not been fully changed and the display reverts to the values that were previously valid.
Seite 62
The LED lights up green for 2 seconds. ► The Astro time(s) has/have been set. To exit the menu, press and hold the MENU button 2x for 3 seconds. The Astro symbol for the next switching time appears. Setting the blocking time for Astro You can set a blocking time for both Astro dawn and Astro evening.
Seite 63
Now select the sun threshold setting program with the MENU button Confirm the with the OK button. Now use the travel buttons to set the desired sun threshold for travel. confirm ▻ The LED flashes yellow. with Confirm the with the OK button. Use the travel buttons to set the desired sun threshold for travel.
Seite 64
Wind threshold-adjustment feature Press the MENU button for 3s to access the set- tings menu. Now select the wind threshold-adjustment feature program with the MENU button. Confirm the with the OK button. Then use the travel buttons to set the desired wind threshold for travel.
Seite 65
Explanation: If "WIND" is displayed in regular operation, there is a wind alarm. If "SENS" is displayed in regular operation, there is a sensor loss. Holiday function Press the MENU button for 3s to access the set- tings menu. Now select the holiday function off program with the MENU button.
Seite 66
Then set the desired holiday function with the travel buttons. confirm OFF = holiday function switched off with ON = holiday function switched on ▻ The LED flashes blue. Confirm the with the OK button. The LED lights up green for 2 seconds. ►...
Seite 67
Confirm with the OK button. Then select the desired function for external in- puts with the travel buttons. confirm INP = If the inputs are used as external inputs, e.g. with push-buttons. SENS = If an external rain or temperature sensor is connected. ▻...
Seite 68
Switching between manual and automatic mode Press the STOP button for 3 seconds to switch modes. ▻ Manual mode: The LED lights up red for 2 seconds. ▻ Automatic mode: The LED lights up green for 2 seconds. ▻ The tubular drive confirms. ►...
Seite 69
Setting/modifying the desired intermediate position Run the shading solution to the limit position from which the intermediate position should be reached. Press the STOP button and, within 3 seconds, also press the travel button. ▻ The device changes to the intermediate position mode.
Seite 70
Travelling to intermediate position Press the travel button for the desired intermedi- ate position twice within one second. ▻ The LED lights up blue for 2 seconds. ► The shading solution travels to the interme- diate position assigned to the travel button. Delete intermediate position I + II Press the STOP button and, within 3 seconds, also press the...
Seite 71
Factory setting Roller shut- Awning Venetian blind Time program Mon - Sun Astro dawn Astro dawn, blocking time 6:30 6:30 Astro dawn, shift Astro evening Astro evening, blocking time Astro evening, shift +15 min. +15 min. Intermediate position I + II Summer/winter time adjustment Automatic Running time 120s...
Seite 72
Roller shut- Awning Venetian blind Auto/manual for time program and Auto sensors button/drive command- touch mode button/drive command- touch mode Length/width/time zone selection London Device name TC72 Winter mode Holiday function If winter mode is activated, no automatic or manual drive commands are ex- ecuted.
Seite 73
Resetting to factory settings Carefully disconnect the control panel from the power supply unit. Then carefully reattach the control panel to the power supply unit and press and hold the STOP button for 3 seconds. A / switchover is first performed and then the LED flashes yellow 4x.
Seite 74
Technical data Rated voltage 110-240 V AC/50-60 Hz Switching current µ 5A/110-240 V AC Load type Drives for roller shutters, awnings, venetian blinds and similar equip- ment Switching cycles per relay 20000 Overvoltage category Degree of protection IP 20 Class of protection (dependent on correct assembly) Mains connection max.
Seite 75
Disposal The crossed-out bin symbol on the product indicates that the device is subject to mandatory disposal separate from household waste. This product must be handed over to a collection point for electrical and electronic equipment at the end of its service life. The packaging material must be disposed of properly.
Seite 76
Wind gusts. Wait approx.15 minutes. Simplified EU declaration of conformity Becker-Antriebe GmbH hereby declares that this control unit complies with Directives 2014/30/EU and 2014/35/EU. The full text of the EU declaration of conformity is available at the following web address: www.becker-antriebe.com/ce...
