Typ 8635
Montage der Remote-Variante
8.2
Anbausatz „Wegaufnehmer Remote"
Die Remote-Variante besitzt keinen Wegaufnehmer in Form eines Drehwinkelsensors. Das Gerät wird an
einen externen Wegaufnehmer angeschlossen. Das Anschlusskabel zur Verbindung des Geräts mit dem
Wegaufnehmer ist bei dieser Variante vormontiert.
Um den Wegaufnehmer auf den Antrieb des Regelventils montieren zu können, muss vorab der Anbausatz
an den Antrieb montiert werden (siehe Kapitel „23 Zubehör" auf Seite 90).
Schaltspindel
Führungselement
Formdichtung

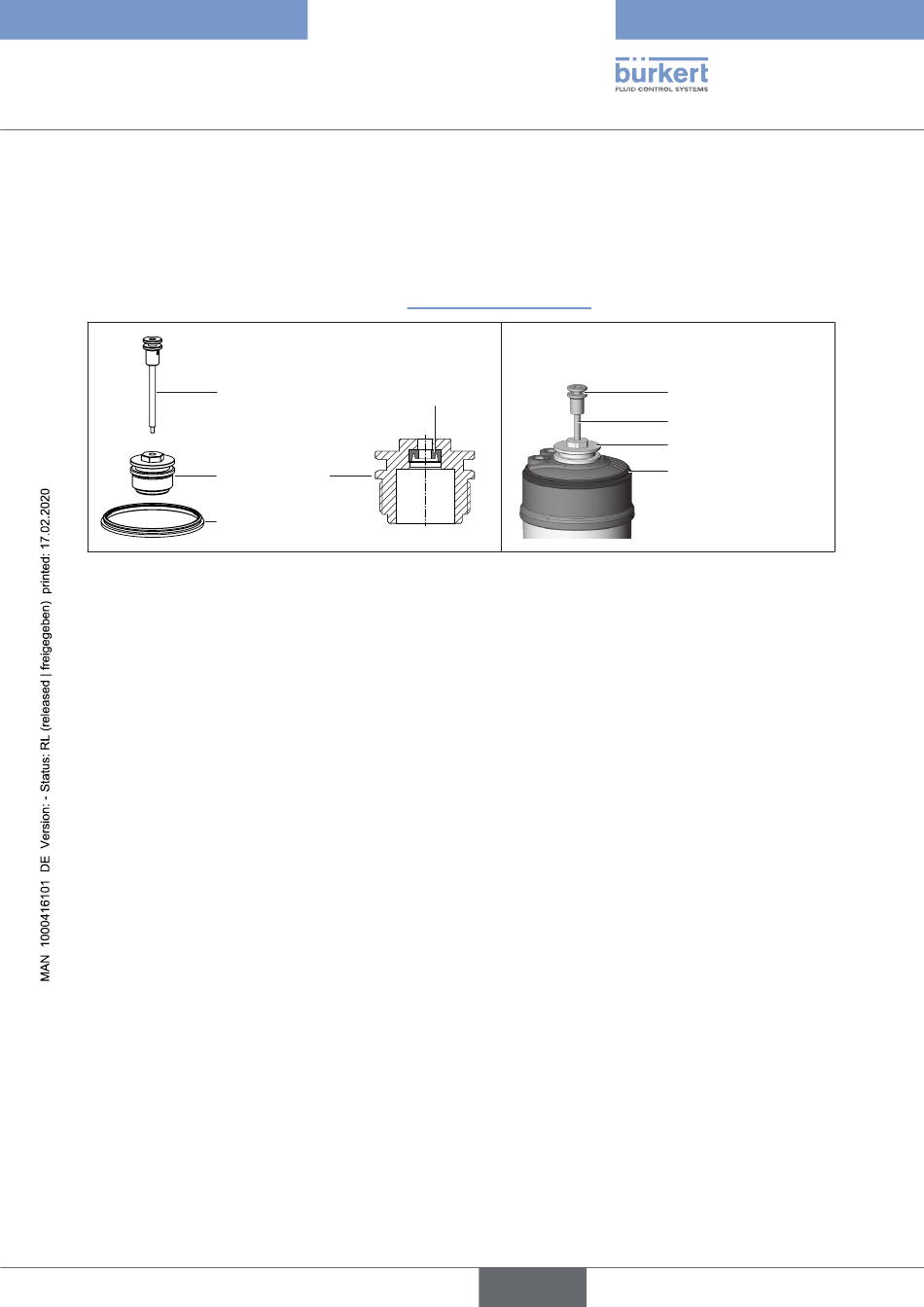

Bild 10:
Anbausatz „Wegaufnehmer Remote"
regelventil vorbereiten:
→ Klarsichthaube am Antrieb des Regelventils und Stellungsanzeige (gelbe Kappe) an der Spindelverlän-
gerung des Regelventils abschrauben (wenn vorhanden).
→ Bei Regelventilen mit Schlauchsteckverbinder:
Die Klemmhülsen aus beiden Steuerluftanschlüssen entfernen (wenn vorhanden).
anbausatz vorbereiten:
→ Schaltspindel durch das Führungselement schieben.
achtung: Den nutring dabei nicht beschädigen! Der Nutring ist im Führungselement schon vormontiert
und muss im Hinterschnitt „eingerastet" sein.
→ Zur Sicherung der Schaltspindel etwas Schraubensicherungslack (Loctite 290) auf das Gewinde der
Schaltspindel geben.
anbausatz an den antrieb montieren:
→ Führungselement in den Antriebsdeckel schrauben.
Dabei darauf achten, dass der O-Ring im Antriebsdeckel positioniert ist.
→ Führungselement mit einem Drehmoment von 5 Nm anziehen.
→ Schaltspindel mit einem Drehmoment von 1 Nm festschrauben.
→ Formdichtung (Bestandteil Anbausatz) so auf den Antriebsdeckel aufziehen, dass der kleinere Durch-
messer nach oben zeigt.
→ Korrekte Position der O-Ringe in den Steuerluftanschlüssen prüfen.
Nutring
Antrieb mit montiertem Anbausatz
deutsch
Schaltnocke
Schaltspindel
Führungselement
Formdichtung
25
